Elektrische Installation
8.3 Temperaturfühler
Die Spuleneinheit ist mit zwei Temperaturfühlern ausgestattet, einer vom Typ PTC­1k und einer vom Typ
KTY21­6. Die Temperaturfühler werden für die Überwachung der Temperatur in der Spuleneinheit
verwendet. Die Temperaturleitung umfasst vier Drähte.
8.3.1 PTC­Spezifikation
Der PTC­1k Fühler hat eine sprunghafte Widerstandssteigerung in der Nähe einer kritischen Temperatur und
hat damit die Eigenschaften eines digitalen Indikators. Mit dem PTC kann allerdings kein graduelles
Temperatursignal erzeugt werden.
Der PTC hat bei Raumtemperatur einen elektrischen Widerstand von etwa 65 Ohm. Steigt die Temperatur
bis zur kritischen Temperatur an, steigt der Widerstand fast gleichmäßig auf bis zu 1000 Ohm an. Oberhalb
dieser Temperatur steigt der Widerstand exponentiell an. Der Schaltwiderstand ist also 1000 Ohm. Der
Verstärker wird die Stromversorgung unverzüglich trennen, wenn dieser Widerstand überschritten wird. Auf
diesem Weg ist es möglich, die Überhitzung des Motors zu verhindern. Die Thermoschutzkontaktleitung
muss daher ordnungsgemäß an den Verstärker angeschlossen sein.
Temperatur Widerstand
Bis zu 20°C unterhalb der kritischem Temperatur < 250 Ω
Bis zu 5°C unterhalb der kritischem Temperatur < 550 Ω
Schaltwiderstand > 1000 Ω
Über der kritischen Temperatur > 1330 Ω

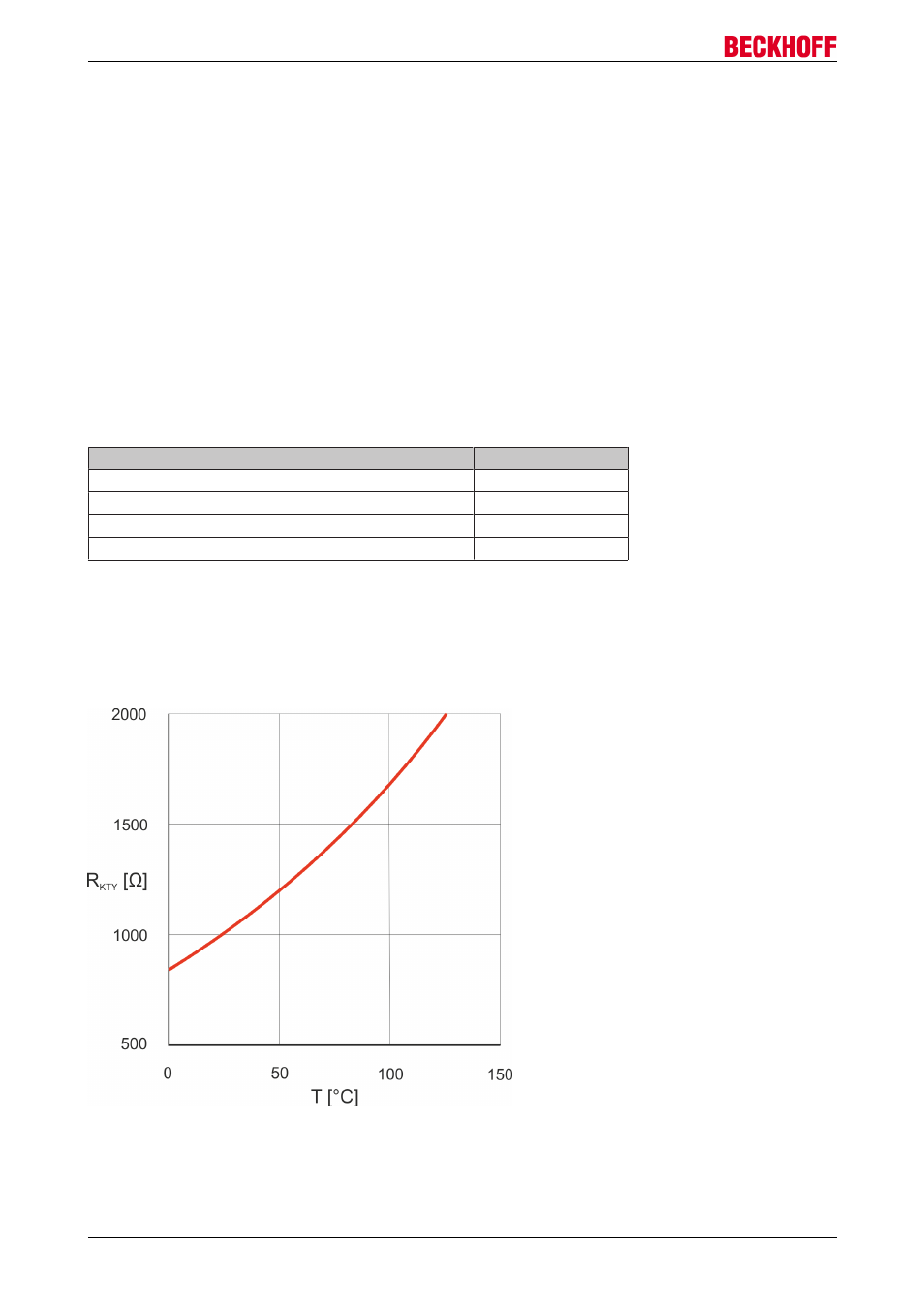

8.3.2 KTY­Spezifikation
Der KTY 21­6 Fühler hat einen stabilen und graduellen Temperaturkoeffizienten. Der KTY liefert eine
Temperaturfassung in einem hochgradigen Bereich. Aus diesem Grund ist dieser Fühler besonders für die
Beobachtung der Spuleneinheitstemperatur geeignet.
