CPXV UND CPXRV ANWEISUNGEN FÜR DEN BENUTZER DEUTSCH 71569195 07-14
Seite 17 von 52
flowserve.com
4.5.5 Abschließende Kontrollen
Kontrollieren Sie, dass alle Schrauben an den
ansaug- und druckseitigen Rohrleitungen fest
angezogen sind. Kontrollieren Sie auch die
Festigkeit aller Fundamentschrauben.
Nach dem Anschluss der Rohrleitungen an die
Pumpe sollten Sie die Welle mehrmals von Hand
drehen, um sicher zu sein, dass sich nichts
verklemmt hat und alle Teile frei laufen.
Vergewissern Sie sich noch einmal, dass die
Ausrichtung der Kupplung innerhalb der
Toleranzgrenzen liegt.
Wenn die Option einer zusätzlichen starren
Kupplung unter dem Drucklager, oberhalb der
Gleitringdichtung besteht: Diese hat Verbindungen,
die ganz Metall an Metall sind und keine Justierungen
zulassen.

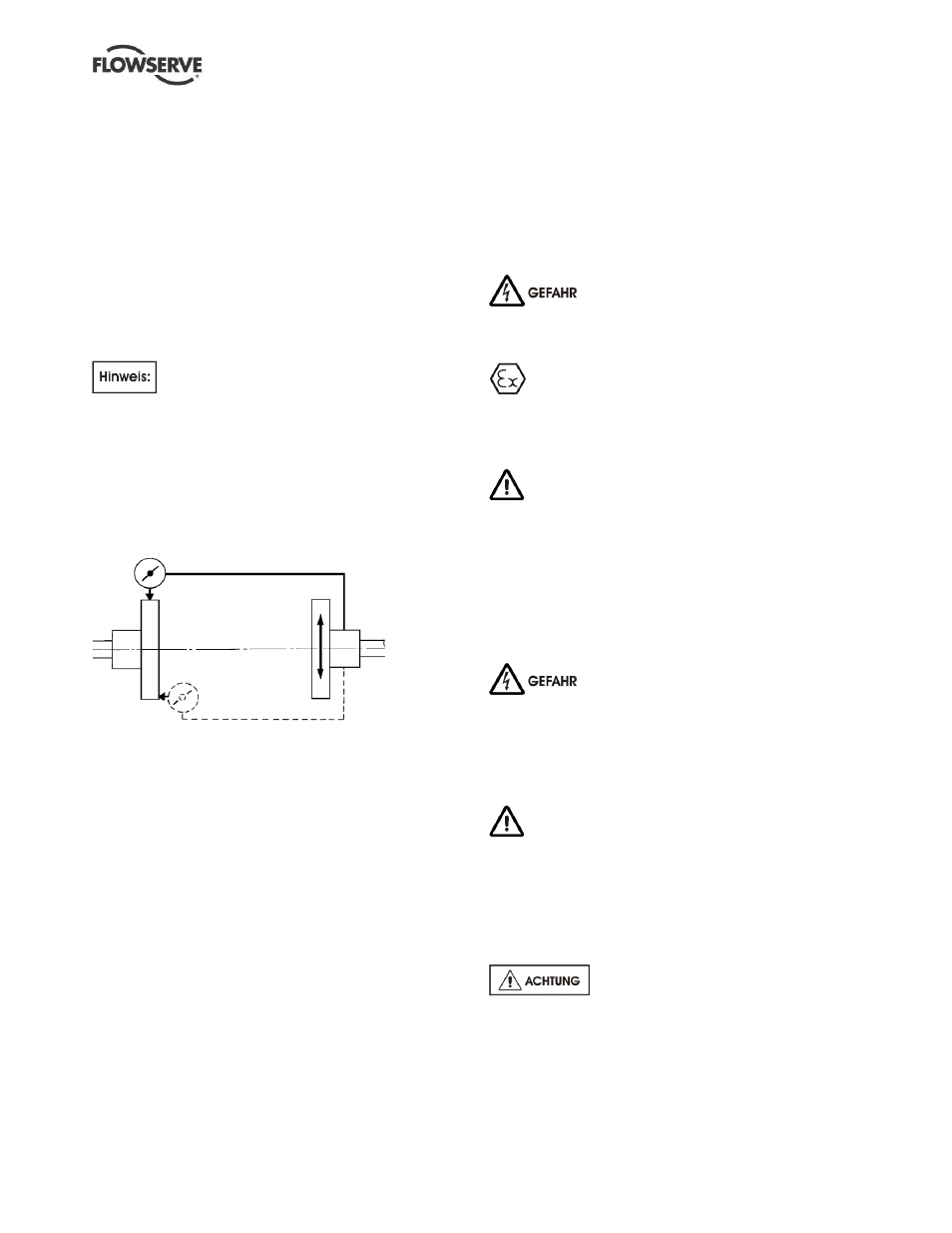

Bei Kupplungen mit schmalen Flanschen ist eine
Messuhr zu benutzen, wie auf der Abbildung gezeigt.
Bei den Ausrichtungswerten handelt es sich um
Maximalwerte für Dauerbetrieb.
P a r a l l e l
W i nk l i g
Zulässige Fehlausrichtungsgrenzen bei
Betriebstemperatur:
 Parallelausrichtung
-
Maximal 0.25 mm (0.010 in.) TIR
 Winkelausrichtung
- 0.3 mm (0.012 in.) TIR Maximum für
Kupplungen unter 100 mm (4 in.)
Flanschdurchmesser
- 0.5 mm (0.020 in.) TIR Maximum für
Kupplungen über 100 mm (4 in.)
Durchmesser
Bei der Kontrolle der Parallelausrichtung ist der
gezeigte Gesamtausschlag (TIR) doppelt so groß wie
die tatsächliche Wellenverschiebung.
Wenn die Ausrichtung justiert werden muss, steht ein
geringes Ausmass von Motorjustierung am
Motordrehzapfen zur Verfügung, aber im Allgemeinen
wird die Ausrichtung beim Zusammenbau
automatisch erzielt. Größere Motoren müssen
jedoch immer nachjustiert werden.
Wenn es nicht möglich ist, die geforderte
Ausrichtungsgenauigkeit zu erzielen, ist das ein
Zeichen dafür, dass die Pumpe nicht richtig installiert
oder gehandhabt worden ist.
4.6 Elektrischer Anschluss
Die elektrischen Anschlüsse müssen
von einem qualifizierten Elektriker gemäß den
nationalen und internationalen Normen durchgeführt
werden.
Es ist wichtig, die EUROPÄISCHE DIREKTIVE
über explosionsgefährdete Bereiche zu
berücksichtigen, bei denen die Erfüllung
von
IEC60079-14 als zusätzliche Anforderung für die
Herstellung elektrischer Anschlüsse gilt.
Bei der Verdrahtung und Installation von Geräten
am Aufstellungsort muss unbedingt die EUROPÄISCHE
DIREKTIVE über elektromagnetische Verträglichkeit
beachtet werden. Dabei ist besonders darauf zu achten,
dass die bei der Verdrahtung/ Installation eingesetzten
Methoden weder die elektromagnetischen Emissionen
erhöhen noch die elektromagnetische Immunität der
Geräte, Verdrahtung oder angeschlossener
Vorrichtungen beeinträchtigen. Bei Unklarheiten lassen
Sie sich bitte von Flowserve beraten.
Der Motor muss, entsprechend den
Vorgaben des Motorherstellers (normalerweise im
Klemmenkasten befindlich), einschließlich geeigneter
Temperatur-, Erdschluss-, Strom- und anderer
Schutzvorrichtungen, angeschlossen werden.
Kontrollieren Sie das Typenschild, um sicherzugehen,
dass die Stromversorgung geeignet ist.
Es muß eine örtliche Vorrichtung montiert werden,
um die Maschine im Notfall auszuschalten . Falls
Controller/Starter nicht bereits am Pumpenaggregat
angeschlossen sind, werden die elektrischen Details
ebenfalls im Controller/Starter mitgeliefert.
Elektrische Einzelheiten von Pumpenaggregaten mit
Controller finden Sie in dem separaten Schaltplan.
Siehe Kapitel 5.4, Umdrehungsrichtung
vor dem Anschluss des Motors an die Stromversorgung
kontrollieren.
