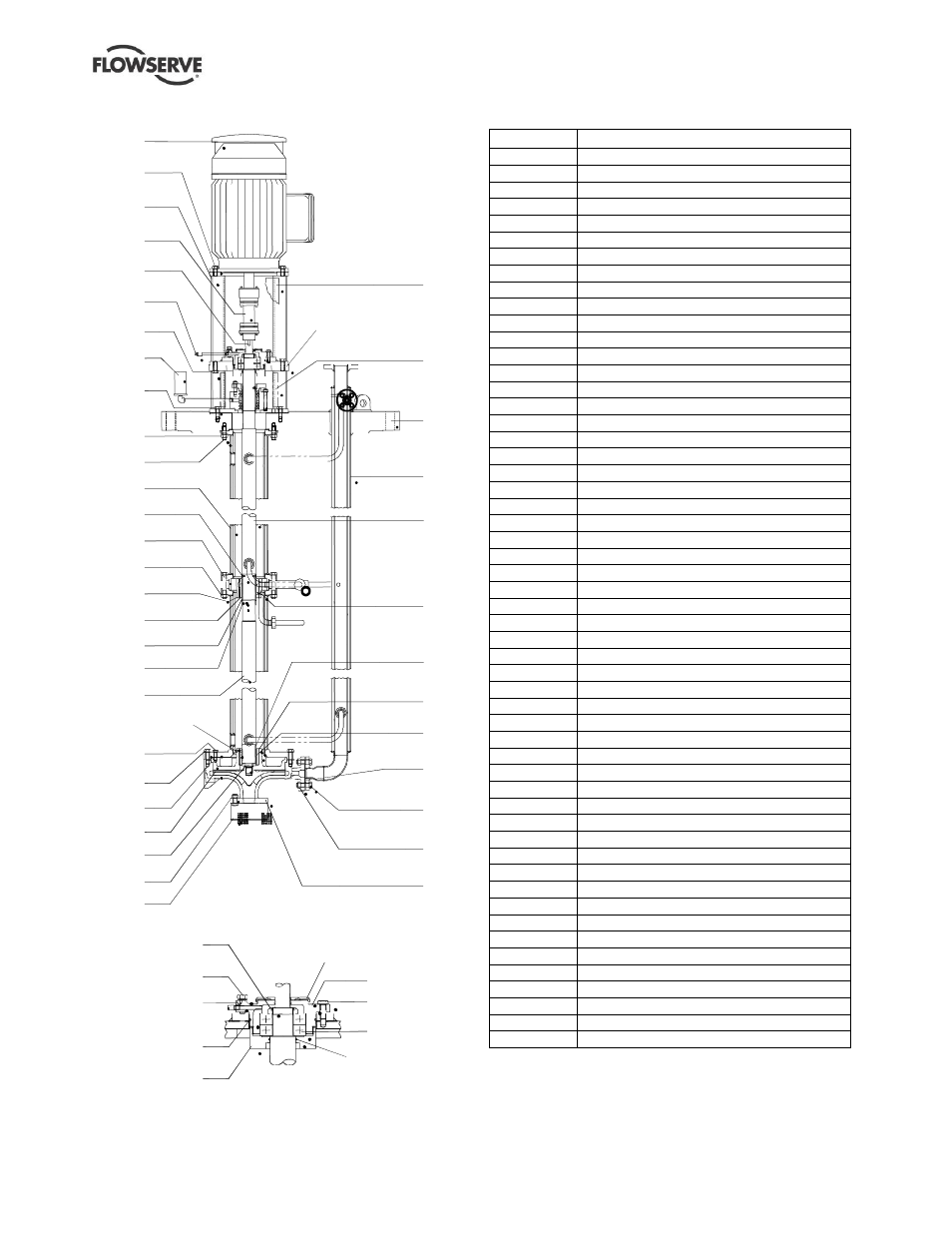

8.3 CPXV ummantelt
Draufsicht des Drucklagers
8.3.1 CPXV ummantelt - Teileliste
Code
Teilbezeichnung
1100
Gehäuse
1350.1
Säulenrohr (unteres)
1360
Auslassrohr
2100.1
Welle
2100.2
Welle
2200
Laufrad
2400.1
Muffe
2400.3
Muffe *
2530.1
Haltering
2530.2
Haltering
2540
Schleuder (Flüssigkeit)
3013
Kugeldrucklager
3160.1
Motorbock
3160.2
Motorbock (Abstandhalter)
3240.1
Lagerträger
3240.2
Lagerträger
3240.3
Lagerträger
3300.1
Lagerbuchse
3300.2
Lagerbuchse
3400
Lagermuffe
3712
Lagersperrmutter
3800
Schmiervorrichtung
3853
Fettnippel
3864
Fettsperre (Ringe)
4590.1
Flachdichtung
4590.2
Flachdichtung
4590.4
Flachdichtung **
4610.1
O-ring
4610.2
O-ring
6140
Fußplatte
6531
Ansaugsieb
6570.1
Schraube
6570.2
Schraube
6570.3
Schraube
6570.4
Schraube
6570.5
Schraube
6570.6
Schraube
6570.7
Schraube
6570.8
Schraube
6570.9
Schraube
6570.10
Schraube
6570.11
Schraube
6570.12
Schraube
6572.1
Stiftbolzen
6580.1
Mutter
6580.2
Mutter
6580.3
Mutter
6580.4
Mutter
6580.7
Mutter
6700
Passfeder
7000
Kupplung
7450.1
Schutzvorrichtung (Welle)
7450.2
Kupplungsschutzvorrichtung
8100
Motor
* Nicht abgebildet. (Hinweis: Drucklagermuffe an Wellengrößen
1 und 2 nicht erforderlich.)
** Bei bestimmten Bauarten wird Flüssigdichtmittel benutzt.
6531
6580.7
4610.1
2200
4590.1
6570.3
6570.12
6570.2
3300.2
3400
2530.1
2100.2
3240.3
6580.4
6570.7
6570.1
1350.1
2100.1
6572.1
6580.2
6570.11
3800
6570.9
8100
6570.6
3160.1
7000
6700
3853
1100
6580.3
6570.8
4590.2
1360
6140
7450.2
3160.2
7450.1
2540
3240.1
6570.4
3013
3864
6580.1
6570.5
3712
4610.2
2530.2
SCRAP VIEW OF
THRUST BEARING
3300.1
3240.2
2400.1
6570.10
4590.4
JACKETED CPXV SUMP PUMP
6531
6580.7
4610.1
2200
4590.1
6570.3
6570.12
6570.2
3300.2
3400
2530.1
2100.2
3240.3
6580.4
6570.7
6570.1
1350.1
2100.1
6572.1
6580.2
6570.11
3800
6570.9
8100
6570.6
3160.1
7000
6700
3853
1100
6580.3
6570.8
4590.2
1360
6140
7450.2
3160.2
7450.1
2540
3240.1
6570.4
3013
3864
6580.1
6570.5
3712
4610.2
2530.2
SCRAP VIEW OF
THRUST BEARING
3300.1
3240.2
2400.1
6570.10
4590.4
JACKETED CPXV SUMP PUMP
