8.5

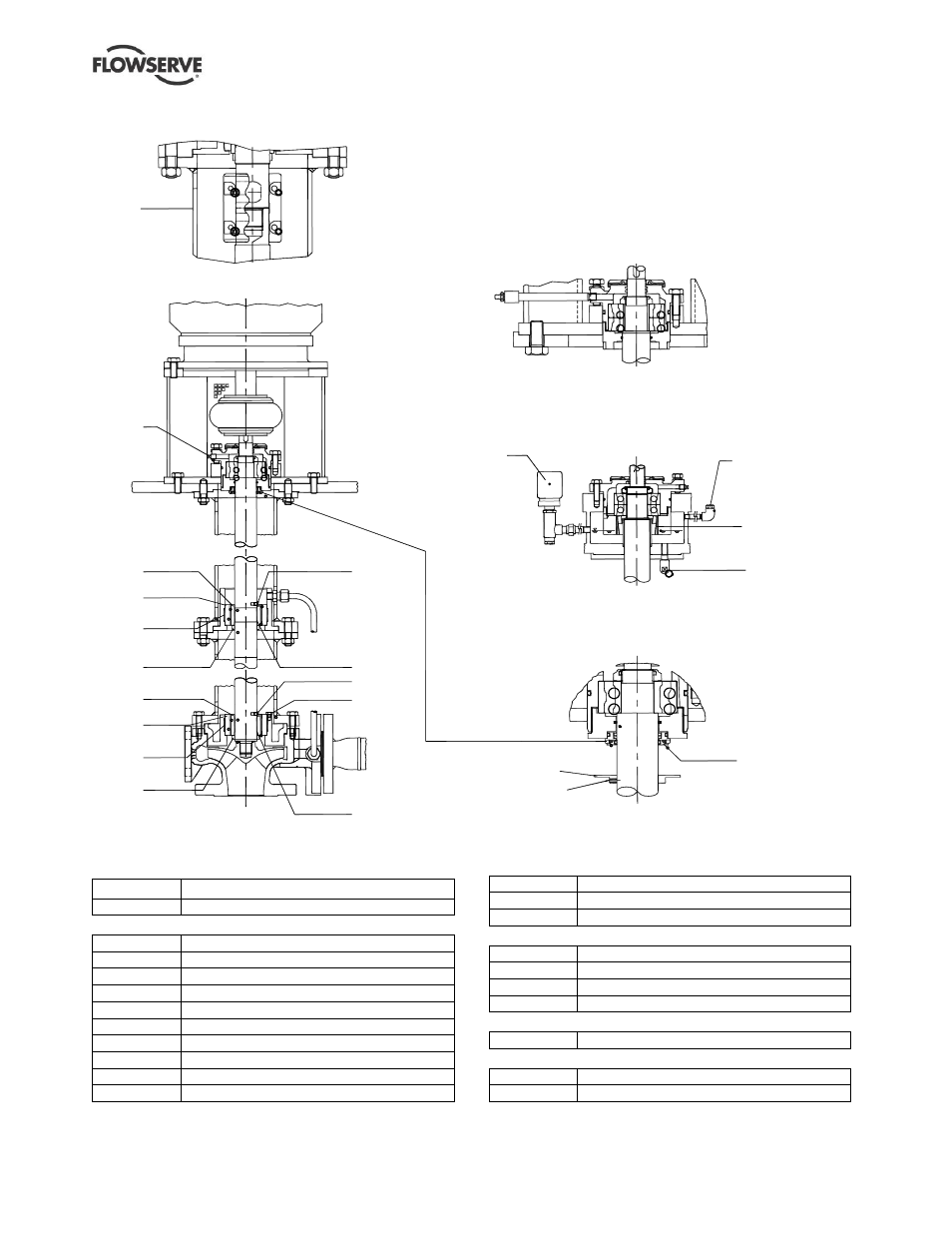

CPXV und CPXRV Lageroptionen
Option mit starrer Kupplung
Code
Teilbezeichnung
7120
Starre Kupplung (zweiteilig)
Siliziumkarbid-Laufwellenlager-Option
241.2
Toleranzring
241.3
Toleranzring
241.4
Toleranzring
2530.2
Haltering
2530.3
Haltering
3300.1
Lagerbuchse
3300.2
Lagerbuchse (Zwischenlager)
3400.1
Lagermuffe
3400.2
Lagermuffe (Zwischenlager)
6569.1
Verschluss
6570.10
Schraube
6570.11
Schraube
6570.12
Schraube
Ölschmierung-Option
3855
Ölstandsregler
4223
Pumpring
6569.2
Verschlussschraube (Entlüftung)
6569.3
Verschlussschraube (Ölauslass)
Labyrinthring-Option
4330
Labyrinthring
Schleuder-Option (geringe Tiefen)
2540.2
Schleuder (Flüssigkeit)
6570.13
Schraube
4330
241.4
2530.3
241.3
3300.1
3400.1
2530.2
3400.2
3300.2
241.1
6569.1
6570.10
241.2
6570.11
6570.12
PAIR OF 40° ANGULAR CONTACT BEARINGS,
GREASE LUBRICATED.
(NO SLEEVE (2400.3) FITTED ON SHAFT
SIZES 1 & 2)
PAIR OF 40° ANGULAR CONTACT BEARINGS
WITH OIL LUBRICATION OPTION.
(NO SLEEVE FITTED ON SHAFT SIZES 1 & 2)
PROPRIATORY LABYRINTH RING
FITTED INTO RETAINING RING,
SHOWN WITH OPTIONAL FLINGER
SHAFT RIGID COUPLING
4223
6569.3
6569.2
3855
7120
2540.2
6570.13
Zugekaufter im Haltering installierter Labyrinthring.
Mit Schleuder-Option abgebildet.
Ein Paar 40 Grad Schrägkugellager mit
Ölschmieroption, fettgeschmiert
Keine Muffe bei Wellengrößen 1 und 2.).
Ein Paar 40 Grad Schrägkugellager, fettgeschmiert.
(Keine Muffe [2400.3] bei Wellengrößen 1 und 2.)
Starre Wellenkupplung
Zeichnungen stammen von B736/048, Blatt, Rev F
