8.6 CPXV und CPXRV Dichtungs- und Antriebsoptionen
8.6.1 Dichtungsoptionen
Code
Teilbezeichnung
4590.3
Flachdichtung *
* Bei bestimmten Bauarten wird Flüssigdichtmittel benutzt.
Kohlenstoffsegmentdichtung-Option
4305
Wellendichtring
Zugekaufte Labyrinthdichtung
4330
Labyrinthring
Magnetdichtung-Option
4305
Wellendichtring
PTFE-Lippendichtung-Option
4305
Wellendichtring
Stopfbuchsen-Option
2400.2
Muffe
4110
Stopfbuchsengehäuse
4120
Stopfbuchse
4130
Stopfbuchsenpackung
4134
Lanternenring
4590.3
Flachdichtung
4610.3
O-Ring
6570.13
Schraube
6572.2
Stiftbolzen
6572.3
Stiftbolzen
6580.5
Mutter
6580.6
Mutter
4590.3
2400.2
6572.2
4130
4134
6580.5
4120
6570.13
6572.3
6580.6
4110
4590.3
4610.3

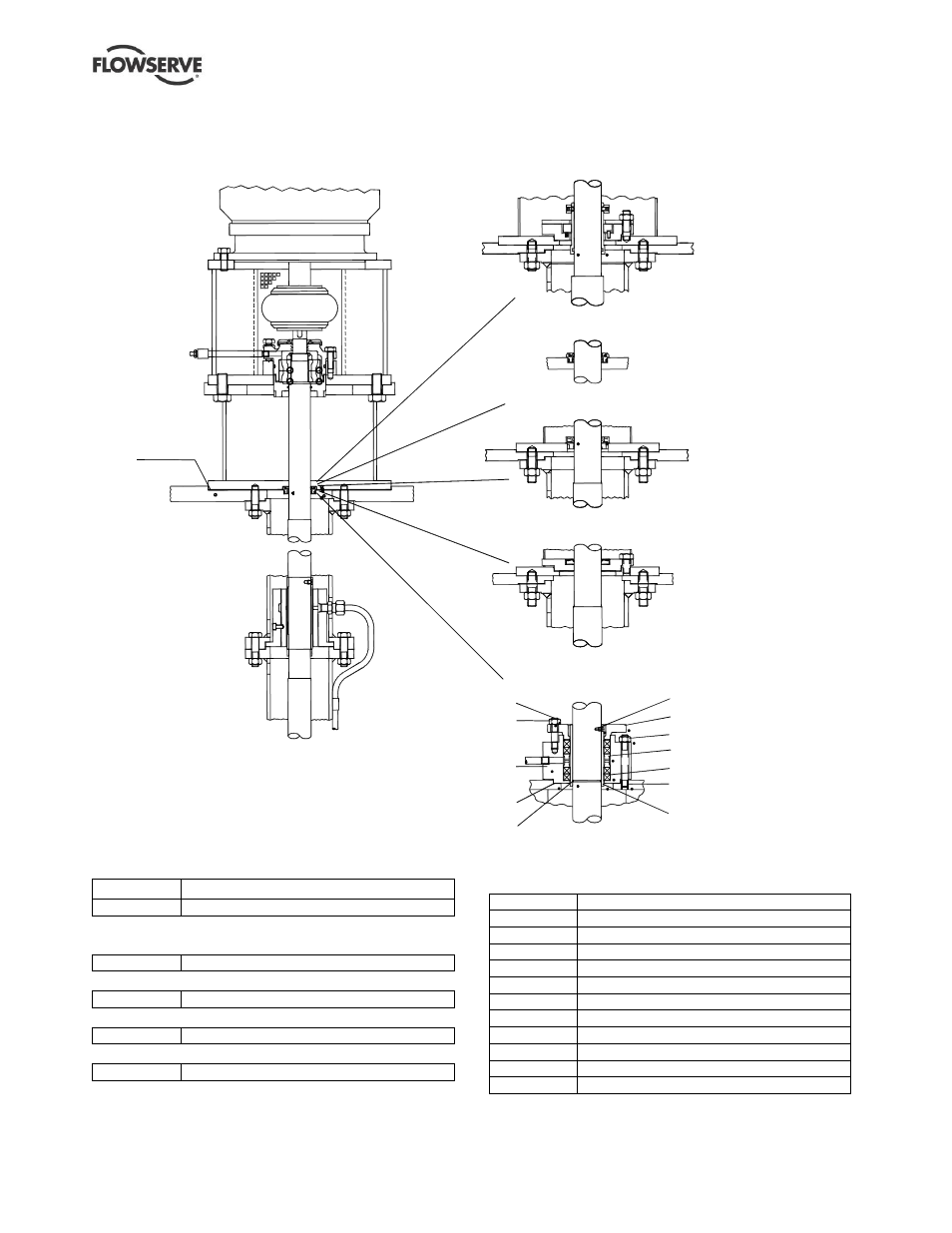

Zeichnungen stammen von B736/048, Blatt 4, Rev F
Kohlenstoffsegmentdichtung
Zugekaufte Labyrinthdichtung
Magnetdichtung
PTFE-Lippendichtung
Stopfbuchse
