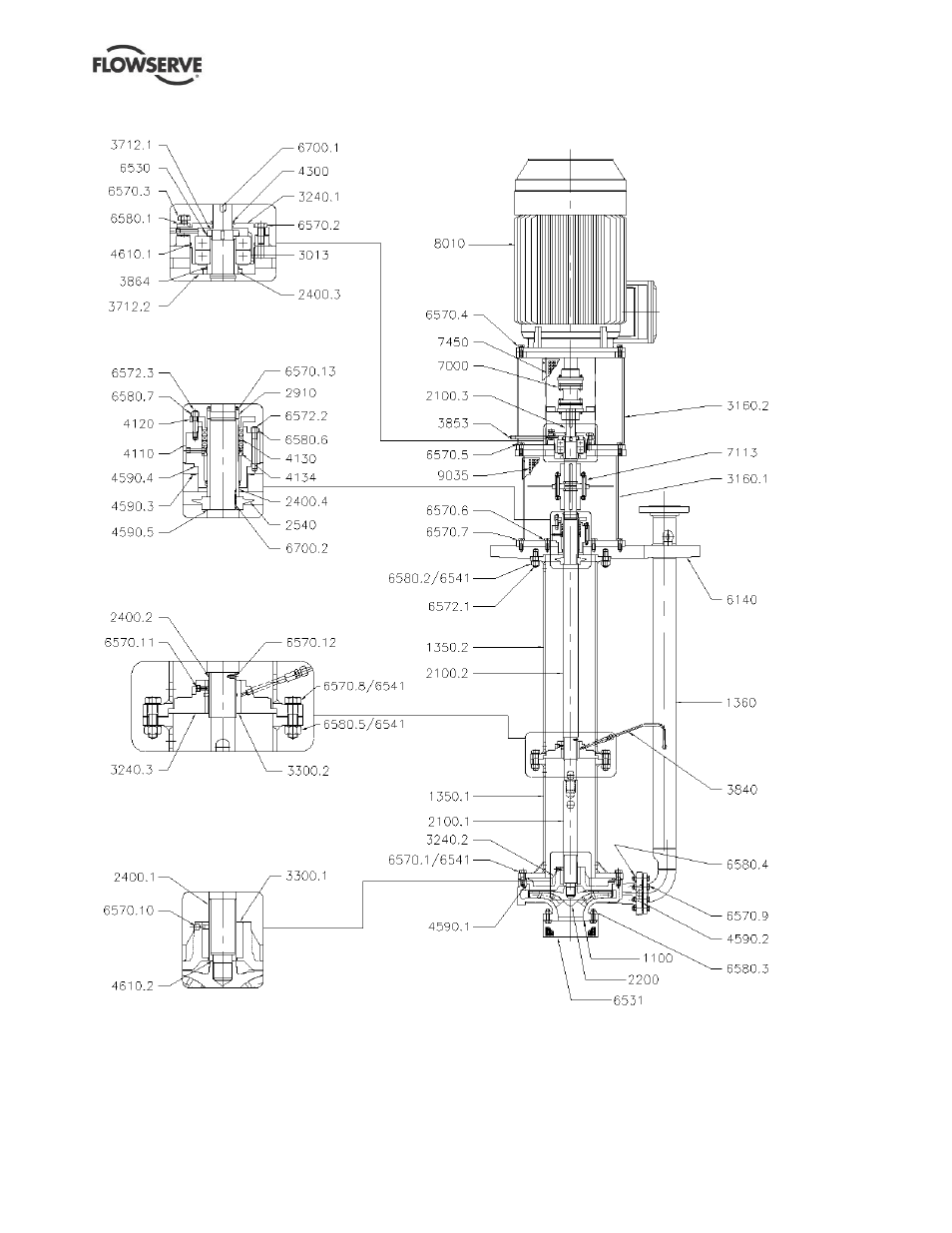

8.4 CPXV Salzschmelze-Ausführung
Zeichnungen stammen von 605887-004 Rev A
Draufsicht des
Drucklagers
Draufsicht der
Stopfbuchse
Draufsicht des
Zwischenlagers
Draufsicht des
Pumpenendlagers
