6.11.5.2 Laufradmontage bei Laufrad mit
Passfeder
a)
Eine neue Laufrad-Flachdichtung [4590.4] an der
Wellenschulter anbringen.
b)
Laufradpassfeder anbringen [6700.2].
c)
Laufrad [2200] auf der Welle [2100] montieren.
d) Einen neuen O-Ring [4610.5] in der
Sperrmutterrille des Laufrads einsetzen.
e)
Kupferfreie Montagepaste auf das Muttergewinde
auftragen, um spätere Demontage zu erleichtern.
f)
Laufradmutter [2912] auf der Welle montieren und
auf das richtige Drehmoment anziehen.
g)
Gehäusezapfen und Kontaktflächen der
Flachdichtungsposition reinigen.
h)
Neue Gehäuse-Flachdichtung installieren
[4950.1].
i)
Das Pumpengehäuse mit einer neuen Gehäuse-
an-Auslass-Flachdichtung installieren [4950.2].
j)
Gehäuse-Sechskantschrauben [6570.2] auf die
vorgegebenen Drehmomente anziehen.
k)
Vorderes Laufradspiel mit der ursprünglichen
Einstellung oder den Prozessanforderungen
vergleichen und nach Bedarf justieren. (Siehe
Kapitel 6.7, Einstellung des Laufradspiels.)
l)
Auf freies Rotieren im Pumpengehäuse
kontrollieren
6.11.6 Patronendichtung-Baugruppe (falls
montiert
)
a) Um eine Patronendichtung einzustellen oder
nachzustellen, die mit einem PTFE-
Justierdrosselring ausgestattet ist, aber keine
Stellklammern besitzt, werden die Muttern der
Dichtungsdeckelstehbolzen mit den Fingern
angezogen; dann werden die Muffenschrauben
auf das volle Drehmoment angezogen.
b) Die Muttern der Dichtungsdeckelstehbolzen auf
das richtige Drehmoment anziehen.
6.11.7 Kupplung, Motor und Hilfsanschlüsse
a) Die Pumpenhilfsfittings und Verrohrung wieder
anschließen.
b) Pumpe im Pumpensumpf installieren und die
restlichen Fittings und Verrohrungen anschließen.
c) Noch einmal kontrollieren, dass die Welle sich frei
von Hand drehen lässt.

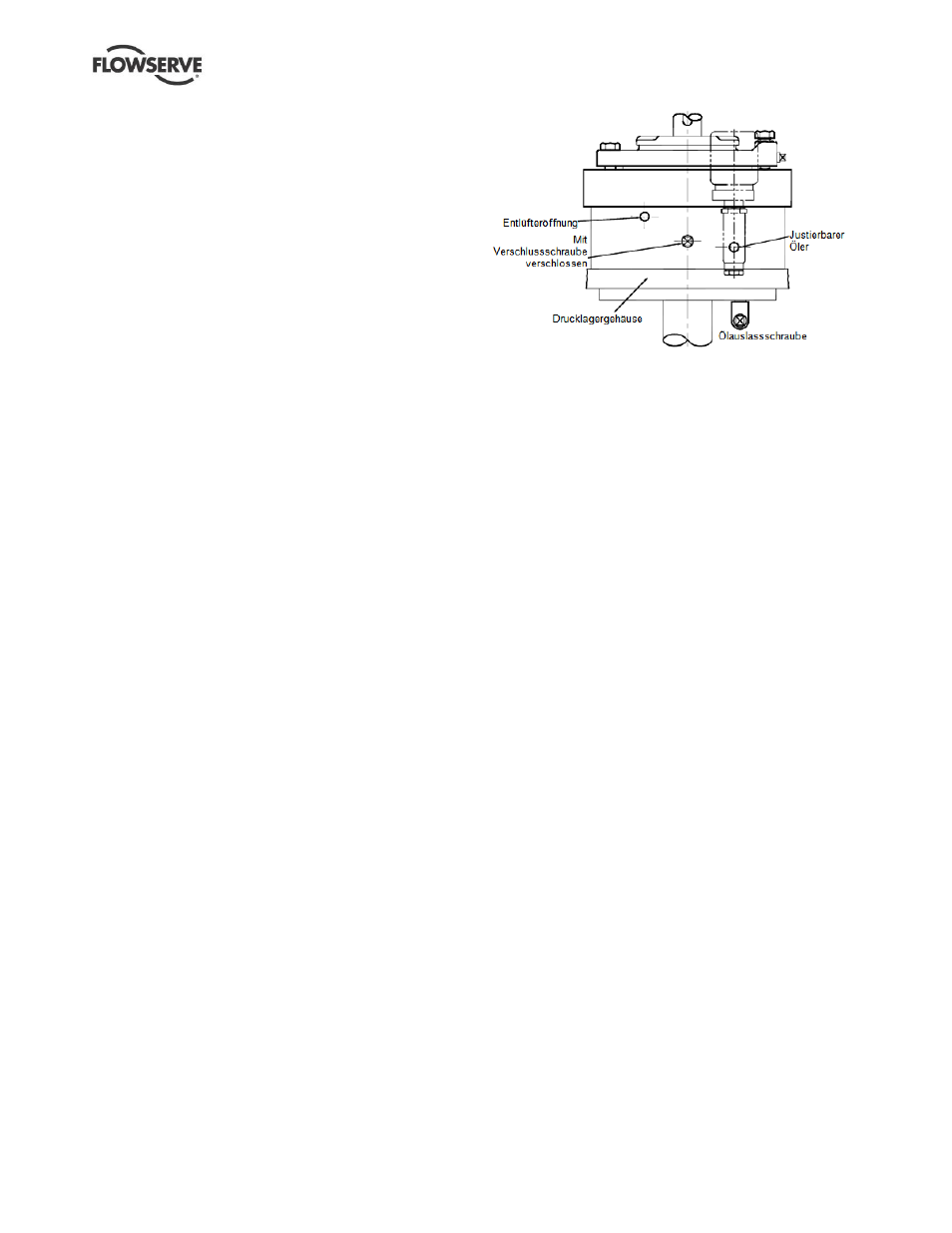

d) Wenn die Pumpe mit einem ölgeschmierten
Drucklager ausgestattet ist, vergewissern Sie sich,
dass die Ölentlüftungsöffnung und der Öler in den
richtigen Öffnungen wie unten abgebildet installiert
sind, und füllen Sie über den Öler die richtige
Ölqualität und -quantität ein.
e)
Den Motor wieder installieren (auf richtige
Umdrehungsrichtung kontrollieren) und
Kupplungsantriebselement und
Schutzvorrichtungen wieder anbringen.
f)
Wenn alles in Ordnung ist, fahren Sie mit dem in
Kapitel 4, Installation und Kapitel 5,
Inbetriebnahme, Starten, Betrieb und Ausschalten,
beschriebenen Verfahren fort.
