Watson-Marlow 520DuN - Handbuch (Seite 31)

Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 31
17 Kalibrierung
Die Pumpe kann außer der Drehzahl in Umdrehungen pro Minute auch die
Fördermenge in verschiedenen Maßeinheiten anzeigen. Sie muss jedoch zuvor
kalibriert werden.
Die Pumpenkalibrierung kann auf die Benutzer beschränkt werden, die einen
dreistelligen Sicherheitscode richtig eingeben. Ist ein Sicherheitscode einges-
tellt, wird im Display die Sicherheitscode-Eingabesequenz angezeigt, nachdem
Sie im Kalibrierungsbildschirm die Option Ändern ausgewählt und mit der Taste
ENTER bestätigt haben. Siehe 16 Verfahrensschutz durch PIN-Nummer. Ist
kein Sicherheitscode eingestellt, wird im Display gleich der erste Bildschirm der
Kalibrierungssequenz angezeigt.
Damit die richtige Flüssigkeitsmenge ausgegeben wird, muss die Pumpe wissen,
welcher Pumpenkopf installiert ist und welche Größe der Schlauch im Pumpenkopf
hat. Die Pumpe ist mit Standardfördermengen für eine Reihe von Pumpenköpfen und
Schläuchen vorprogrammiert. Sie können aber auch die Fördermenge der Pumpe
messen und diesen Messwert eingeben, um die präziseste Kalibrierung zu erhalten.

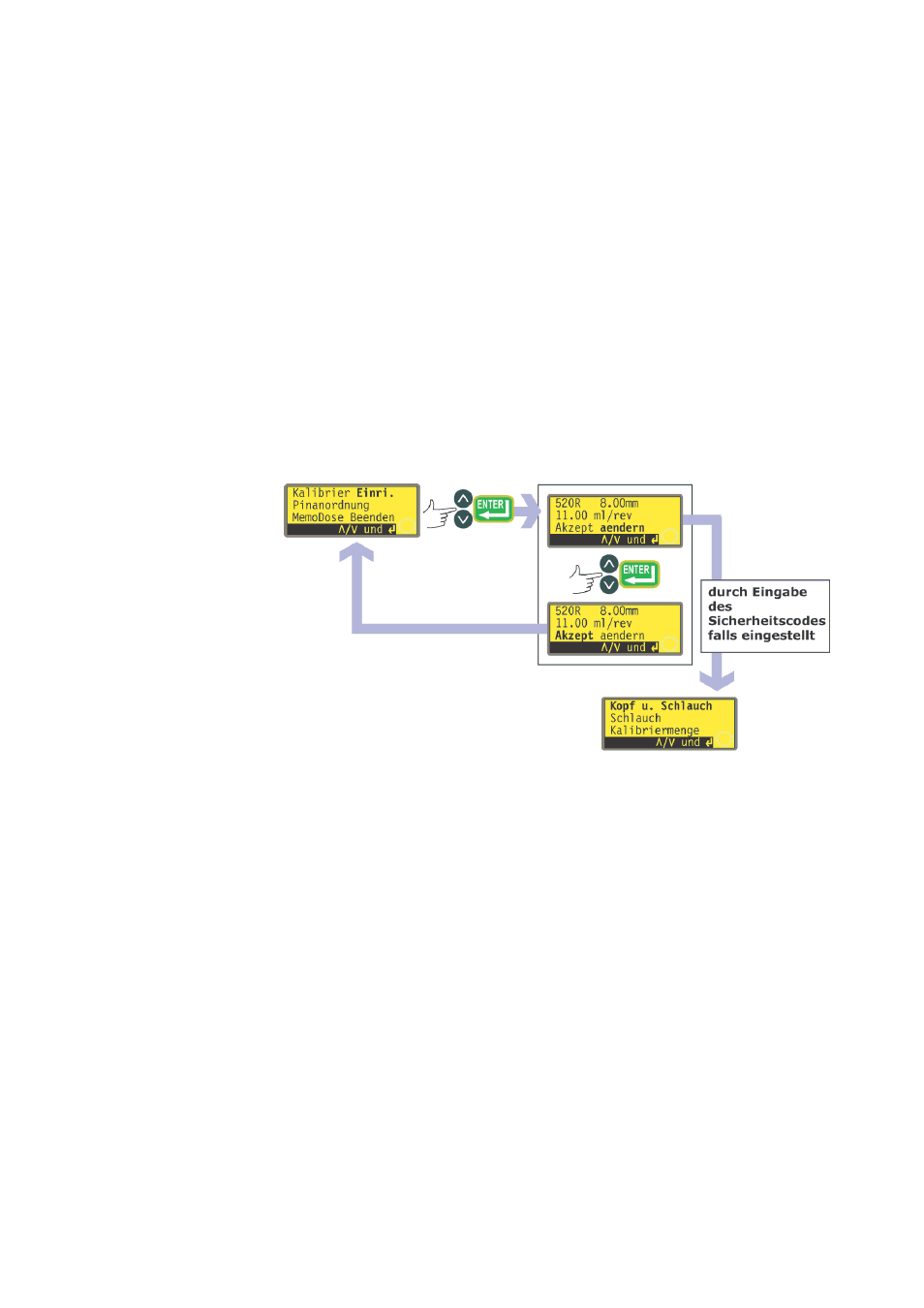

l Verwenden Sie die Tasten AUF und AB, um im Hauptmenü den Menüpunkt
Kalibrier hervorzuheben. Drücken Sie zur Bestätigung die Taste ENTER.
l Im Display werden die aktuellen Einstellungen angezeigt: Pumpenkopf,
Schlauchgröße und Fördermenge – der Standardwert für jeden
Standardpumpenkopf ist der größte Schlauch, den der Pumpenkopf aufnehmen
kann. (Siehe Beispiel.)
l Verwenden Sie die Tasten AUF und AB, um im Hauptmenü den Menüpunkt
Akzept oder Ändern hervorzuheben. Drücken Sie zur Bestätigung die Taste
ENTER.
l Wenn Sie die Option Akzept auswählen, werden die Standardwerte oder
die für diesen Pumpenkopf und diese Schlauchgröße zuletzt eingestellten
Fördermengen zur Berechnung der Fördermenge herangezogen. Die Pumpe
zeigt wieder das Hauptmenü an.
l Wenn Sie die Option aendern auswählen und ein Sicherheitscode einges-
tellt ist, wird die Sicherheitscode-Eingabesequenz angezeigt. Siehe 16
Verfahrensschutz durch PIN-Nummer. Wenn der eingegebene Sicherheitscode
richtig ist, bietet die Pumpe drei Optionen an: Kopf u. Schlauch; Schlauch;
und Kalibriermenge. Wenn Sie die Option aendern auswählen und kein
Sicherheitscode eingestellt ist, werden diese drei Optionen sofort angezeigt.
l Verwenden Sie die Tasten AUF und AB, um eine Auswahl zu treffen. Drücken
Sie zur Bestätigung die Taste ENTER.
