22.4 Skalierung: Analogeingang
Die Drehzahl der Pumpe kann mit einem der folgen-
den Verfahren ferngesteuert skaliert werden: analoges
Spannungssignal im Bereich von 0-10 V, analoges Stromsignal
im Bereich von 4-20 mA oder abgesetztes Potentiometer mit
einer 10-V-Versorgungsspannung von J7.
Das analoge Prozesssignal muss an die i/p-Klemme des
Analog 2-Steckverbinders (J8) angelegt werden. Masse an
die 0-V-Klemme desselben Steckverbinders.
Schaltkreisimpedanz bei 4-20 mA: 250W.
Für den Spannungsbetrieb mit 0–10 V kann eine zuverlässige Spannungsquelle mit
einem Gleichstrom-Voltmeter verwendet werden. Schaltkreisimpedanz: 22 kW.
Die Reaktionsumkehrung erfolgt über die Software. Kehren Sie nicht die Polarität
der Klemmen um.

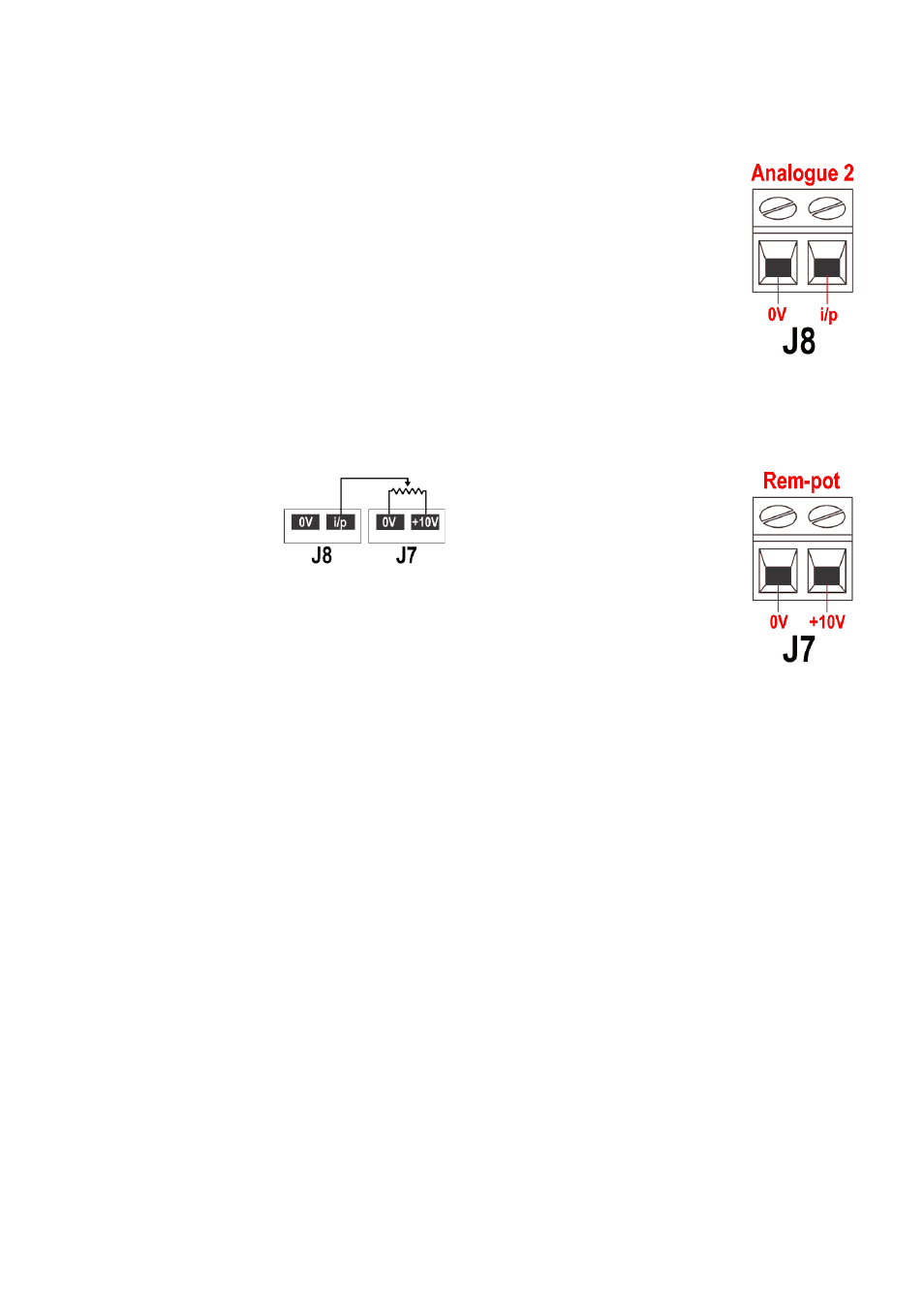

Ein abgesetztes Potentiometer
mit einem Nennwert zwischen
1 k und 2 k und mindestens
0,25 W ist zwischen die Klemmen
des Fern-Poti-Steckverbinders
(J7) und die i/p-Klemme des
Analog 2-Steckverbinders (J8)
zu schalten. Legen Sie beim Verwenden eines abgesetz-
ten Potentiometers nicht gleichzeitig ein Spannungs- oder
Stromsignal an. Das Skalierungssteuerungssignal muss relativ
zu den Mindest- und Höchsteinstellungen des Potentiometers
kalibriert werden. Dies erfolgt über die Software – siehe 18.1
Trimmung im Abschnitt “Setup”.
Bei der Verwendung eines abgesetzten Potentiometers muss der Analogeingang
im Setupmenü auf Spannung eingestellt werden. Anderenfalls wird die
Bezugsspannungsversorgung vom Fern-Poti-Steckverbinder überlastet und liefert
keine vollen 10 V.
Die über Analog 1 eingestellte Pumpendrehzahl wird im Verhältnis zu dem Signal
von Analog 2 nach der Gleichung y=as skaliert, wobei a die über Analog 1 einges-
tellte Drehzahl, s die über Analog 2 eingestellte Skalierung (0 V oder 4 mA = 0,
linear ansteigend bis 10 V oder 20 mA = 1) und y die skalierte Drehzahl ist. Falls
Analog 2 für eine umgekehrte Reaktion eingestellt wurde, trifft das entsprechend
Umgekehrte zu. Siehe 18.2 Analog im Setupmenü.
