Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 68
22.9 Eingang Automatisch/Manuell
umschalten

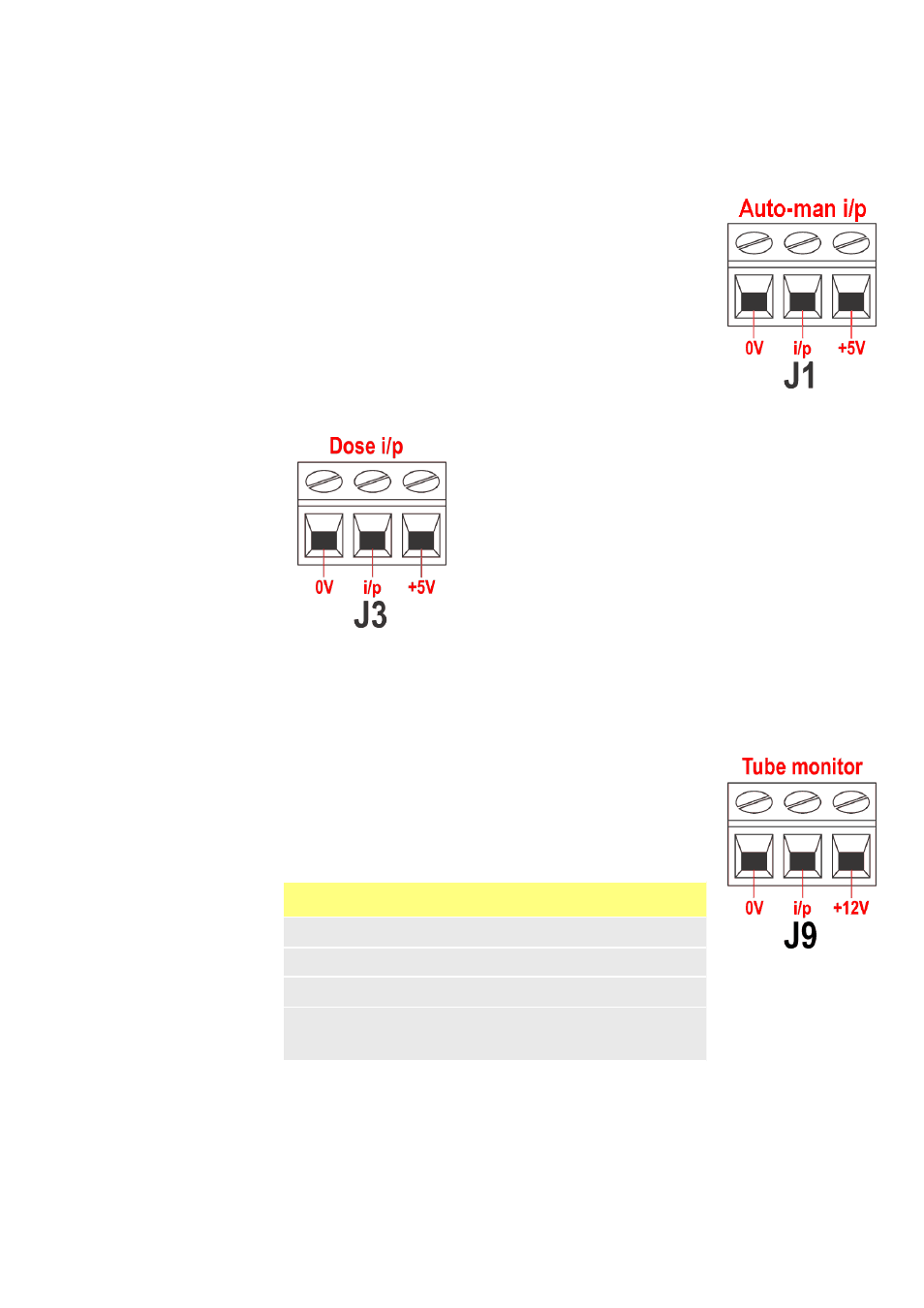

Schließen Sie einen Fernsteuerungsschalter zwischen
der +5-V-Klemme und der i/p-Klemme des Auto/Man-
Steckverbinders (J1) an. Schalter geschlossen: autom-
atische Steuerung. Schalter offen: Handbedienung.
Alternativ kann ein Logikeingang an die i/p-Klemme
des Auto/Man-Steckverbinders angelegt werden (Masse
an der 0-V-Klemme). Hochpegeleingang: automatische
Steuerung, Tiefpegeleingang: Handbedienung.
22.10 MemoDose-Eingang
Schließen Sie einen Tastschalter (z. B. einen Fußschalter
oder einen Handschalter) zwischen der 5-V-Klemme und
der i/p-Klemme des Dosierungseingang-Steckverbinders
(J3) an. Schließen Sie den Schalter, um mit einer
Dosierung zu beginnen. Dieser Eingang ist Software-
entprellt und funktioniert ähnlich wie die übrigen
Fernsteuerungseingänge, beispielsweise mit 5-V- bis
24-V-Logik (siehe oben) mit der i/p-Klemme und der
0-V-Klemme. Hinweis: Dieser Eingang ist Software-
entprellt, sodass das Signal entweder nur kurzzeitig
angelegt oder während der Dosierung gehalten werden
kann. Wird es gehalten, muss das Signal vor der nächsten
Dosierung weggenommen werden.
22.11 Leckerkennungseingang
Schließen Sie ein abgesetztes Leckerkennungsgerät zwischen der +12-V-Klemme
und der i/p-Klemme des Schlauchüberwachungs-
Steckverbinders (J9) an. Ist der Stromkreis geschlos-
sen, weist dies auf ein Leck hin. Alternativ kann ein
Logikeingang an die i/p-Klemme angelegt werden (Masse
an der 0-V-Klemme). Ein Hochpegeleingang weist auf ein
Leck hin. Schließen Sie das Kabel eines Watson-Marlow-
Schlauchüberwachungsgeräts auf folgende Weise an:
Hinweis: Verwenden Sie nur ein Watson-Marlow-Schlauchüberwachungsgerät des
Typs 520.
Kabelfarbe –
Schlauchüberwachung
Modul 520N
Blau J9 – 0-V-Klemme
Gelb J9 – i/p-Klemme
Rot J9 – +12-V-Klemme
Schließen Sie die Abschirmung im Modul 520N ggf. an
eine 360°-EMV-Kabelverschraubung an. Siehe 22.2
Verkabelung.
