Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 81
28.1 Pumpenkopf-Position, Aus- und
Einbau
Das Pumpenkopf-Schlauchbett kann (je nach Bedarf) in drei verschiedenen
Ausrichtungen eingebaut werden, sodass die Einlass-/Auslassöffnungen entweder
rechts, oben oder unten sind. Positionieren Sie den Pumpenkopf so, dass die
Schlauchöffnungen nur dort nach oben oder unten weisen, wo der Antrieb auf die
Kante der Werkbank gelegt wird – anderenfalls stößt der Pumpenschlauch oder der
klappbare Schutz an die Werkbank. Positionieren Sie den Pumpenkopf nicht so, dass
die Schlauchöffnungen zur Tastatur weisen. Anderenfalls kann ein Sicherheitsrisiko
entstehen.
Die Pumpe kann für den Betrieb mit Drehung im Uhrzeigersinn oder entgegen dem
Uhrzeigersinn konfiguriert werden. Es ist jedoch zu beachten, dass die Lebensdauer
der Schläuche bei im Uhrzeigersinn drehendem Rotor länger ist, während die
Förderleistung gegen Druck bei entgegen dem Uhrzeigersinn drehendem Rotor am
höchsten ist.

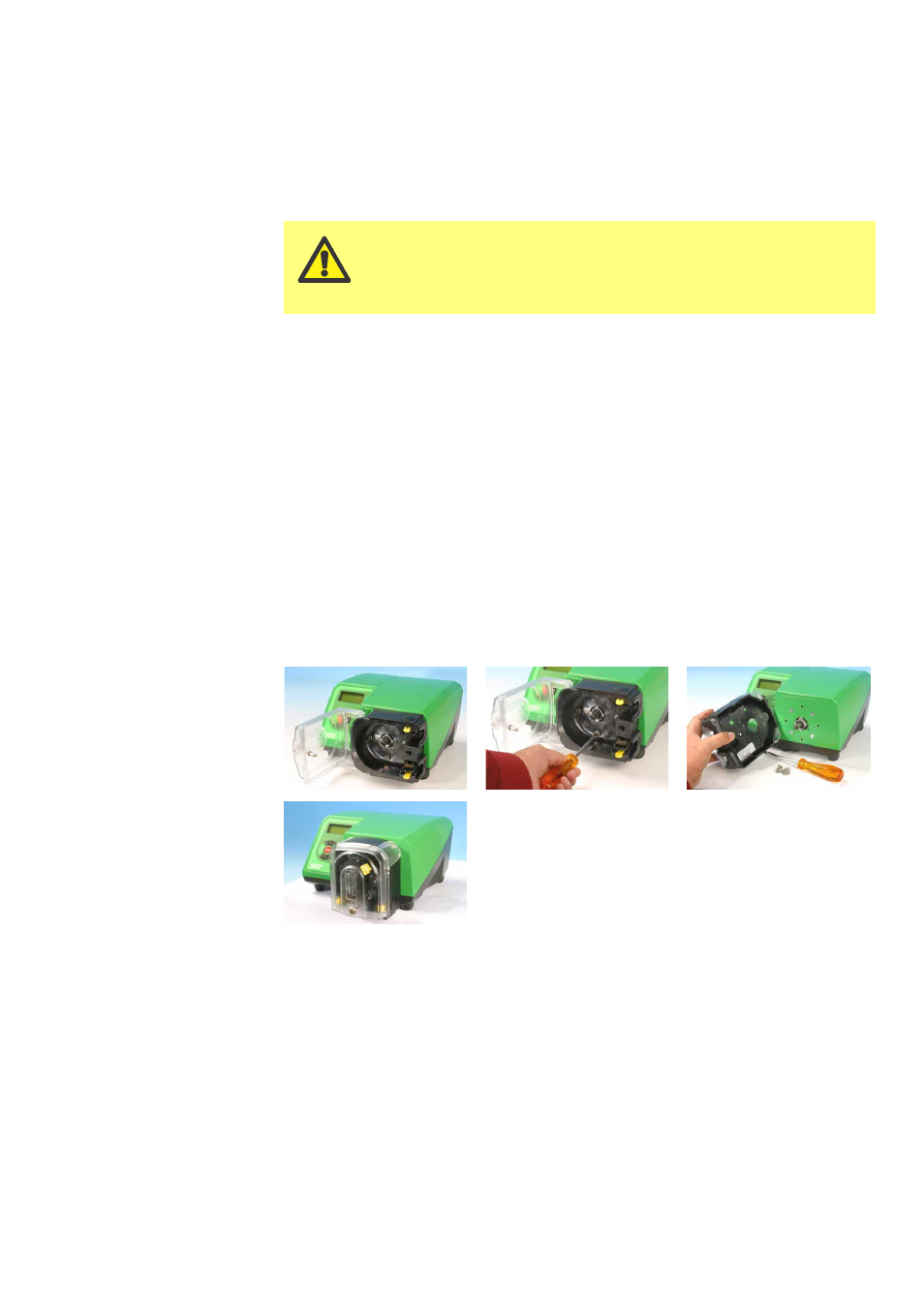

Neupositionieren des Schlauchbetts
l Öffnen Sie den Pumpenkopfabdeckung, wie nachfolgend unter 29.1
Pumpenkopfabdeckung öffnen beschrieben.
l Bauen Sie den Rotor, wie nachfolgend unter Rotor ausbauen beschrieben, aus.
l Lösen Sie die vier Halteschrauben des Schlauchbetts mit einem
Schlitzschraubendreher und ziehen Sie sie heraus.
l Nehmen Sie das Schlauchbett heraus.
l Setzen Sie das Schlauchbett in der gewünschten Lage wieder ein. Setzen Sie
die Halteschrauben des Schlauchbetts ein und ziehen Sie sie fest.
l Bauen Sie den Rotor, wie nachfolgend unter Rotor einbauen beschrieben, ein.
l Schließen Sie den Deckel vollständig, sodass die Verriegelung einrastet.
Trennen Sie die Abdeckung grundsätzlich von der
Netzstromversorgung, bevor Sie den Schutz öffnen
oder irgendwelche Positionierungs-, Ausbau- oder
Wartungsarbeiten durchführen.
