Watson-Marlow 520DuN - Handbuch (Seite 56)

Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 56
20 MemoDose
Jedes Mal, wenn die Pumpe durch Drücken der Taste START eingeschaltet wird,
zeichnet sie die Anzahl der Pumpenkopfumdrehungen bis zum Drücken der Taste
STOP auf. Die Anzahl der Umdrehungen ist proportional zur ausgegebenen
Flüssigkeitsmenge: der Dosis. Mit der MemoDose-Funktion kann eine genaue
Flüssigkeitsmenge wiederholt dosiert werden. Dazu muss eine Flüssigkeitsmenge
als Master-Dosis ausgegeben werden, die dann von der MemoDose-Funktion genau
oder anteilmäßig wiederholt werden kann.

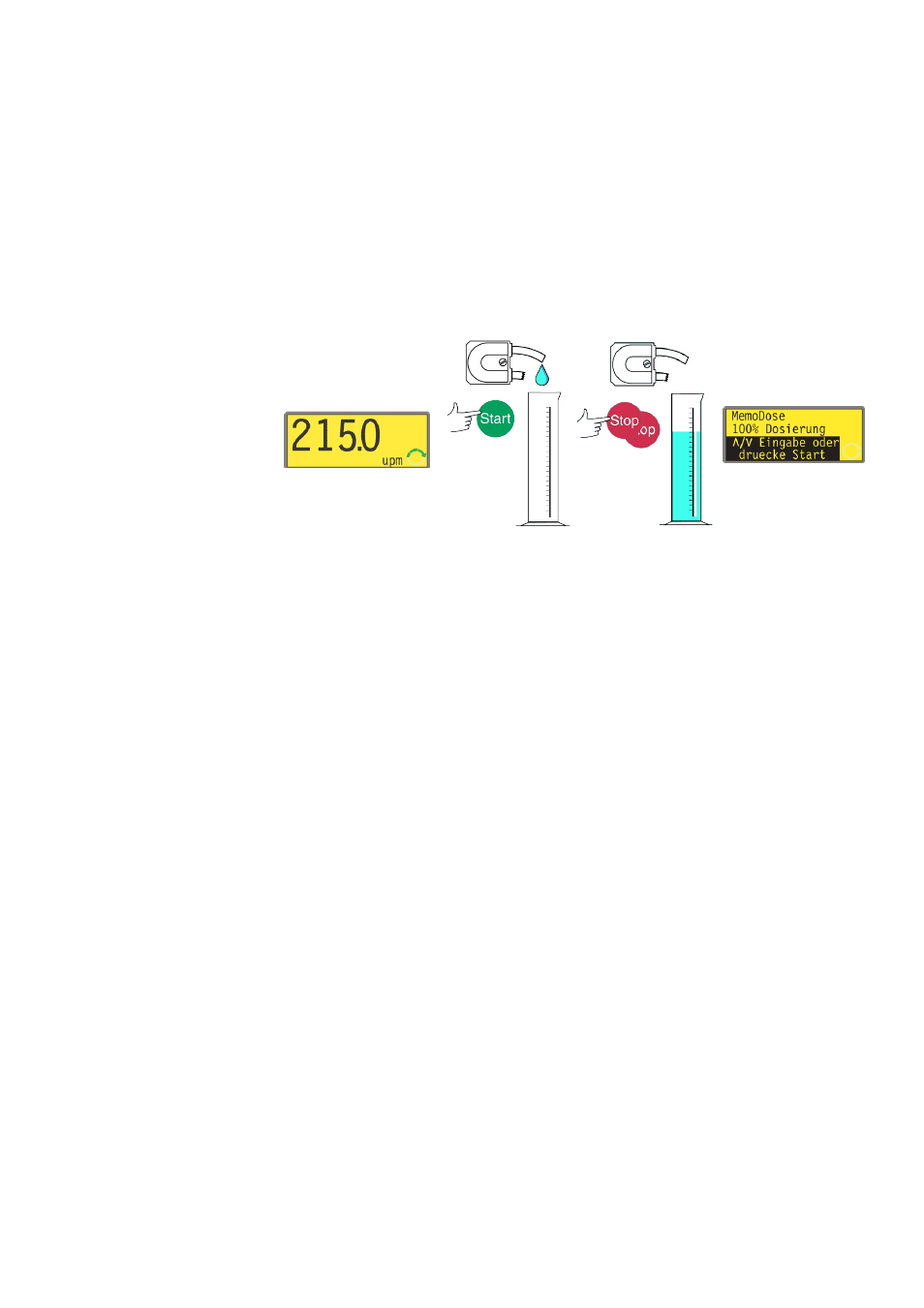

Ausgeben einer Master-Dosis
l Wählen Sie im Handbedienungs-Hauptbildschirm mit der Taste AUF oder
AB und der Taste DREHRICHTUNG die gewünschte Pumpendrehzahl und
-drehrichtung aus. (Siehe Beispiel.) Das genaue Messen ist bei gering-
erer Drehzahl möglicherweise einfacher (eine geringere Drehzahl ist für die
Betriebsbedingungen aber vielleicht nicht repräsentativ).
l Stellen Sie ein geeignetes Messgefäß unter den Auslassschlauch der Pumpe.
l Drücken Sie die Taste START. Die Pumpe läuft und es wird Flüssigkeit in das
Gefäß gefördert.
l Sobald die gewünschte Flüssigkeitsmenge gefördert ist, muss die Pumpe ange-
halten und der MemoDose-Bildschirm angezeigt werden. Dies kann auf drei
Arten geschehen:
1. Drücken Sie innerhalb von einer halben Sekunde zweimal die Taste STOP.
Die Pumpe hält an und zeigt sofort den MemoDose-Bildschirm an.
ODER ...
2. Drücken Sie einmal die Taste STOP. Die Pumpe hält an. (So lässt
sich möglicherweise einfacher sicherstellen, dass die ausgegebene
Flüssigkeitsmenge ausreichend genau ist.) Drücken Sie dann innerhalb
von einer halben Sekunde zweimal die Taste STOP. Die Pumpe zeigt den
MemoDose-Bildschirm an.
ODER ...
3. Drücken Sie die Taste STOP. Die Pumpe hält an. Drücken Sie die Taste
MENU. Wählen Sie mit der Taste AUF oder AB den Menüpunkt MemoDose
aus. Drücken Sie zur Bestätigung die Taste ENTER. Die Pumpe zeigt den
MemoDose-Bildschirm an.
