Watson-Marlow 520DuN - Handbuch (Seite 47)

Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 47

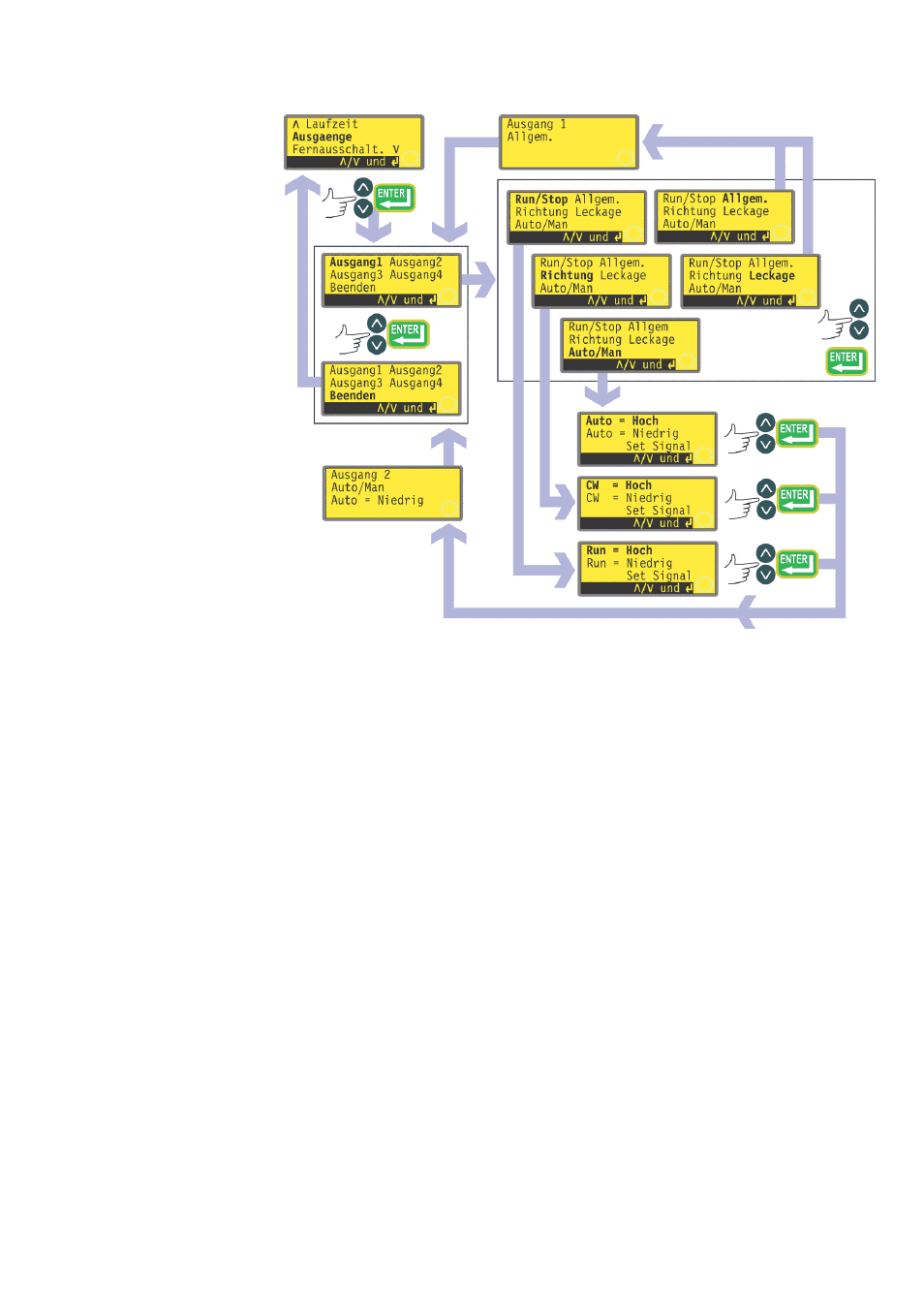

l Wählen Sie im dritten Bildschirm des Einrichtungsmenüs mit den Tasten AUF
und AB den Menüpunkt Ausgänge aus. Drücken Sie zur Bestätigung der
Auswahl die Taste ENTER.
l Die Pumpe zeigt einen Bildschirm an, in dem Sie jeden der vier Ausgänge kon-
figurieren oder dieses Menü verlassen können. Wählen Sie mit den Tasten AUF
und AB eine Option aus und bestätigen Sie die Auswahl mit der Taste ENTER.
l Wenn Ausgang 1 gewählt wird, zeigt die Pumpe die fünf Optionen an.
l Durch Auswählen von Allgem. oder Leckage mit den Tasten AUF und AB
und Bestätigen der Auswahl mit ENTER wird diese Option für Ausgang 1
konfiguriert. Es wird ein Bestätigungsbildschirm angezeigt und die Anzeige
kehrt zum Ausgangsauswahlbildschirm zurück.
l Durch Auswählen von Run/Stopp, Drehrichtung oder Auto/Man mit den
Tasten AUF und AB und Bestätigen der Auswahl mit der Taste ENTER
werden Bildschirme angezeigt, auf denen der Benutzer jeweils für Start
Hoch oder Niedrig, für Uhrzeigersinn Hoch oder Niedrig und für Auto
Hoch oder Niedrig konfigurieren kann. Wählen Sie mit den Tasten
AUF und AB eine Option aus und bestätigen Sie die Auswahl mit der
Taste ENTER. Die ausgewählte Option wird für Ausgang 1 konfiguriert.
Die Pumpe zeigt einen Bestätigungsbildschirm an und kehrt dann zum
Ausgangsauswahlbildschirm zurück.
l Der Benutzer kann Ausgang 2, Ausgang 3 und Ausgang 4 auf die gleiche
Weise konfigurieren oder Beenden auswählen.
l Wird während der Konfiguration die Taste STOP gedrückt, wird die vorher-
ige Einstellung für den Ausgang beibehalten und zeigt die Pumpe wieder den
Ausgangsauswahlbildschirm an.
l Wird Beenden ausgewählt, kehrt die Pumpe zum dritten Bildschirm des Setup-
Menüs zurück.
