Watson-Marlow 520DuN - Handbuch (Seite 42)

Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 42
18.4 Pumpennummer
Die Pumpe 520DuN kann unter RS485-Steuerung als eine von 32 Pumpen indivi-
duell angesteuert werden. Zuerst muss ihr allerdings eine Identifizierungsnummer
zugewiesen werden.

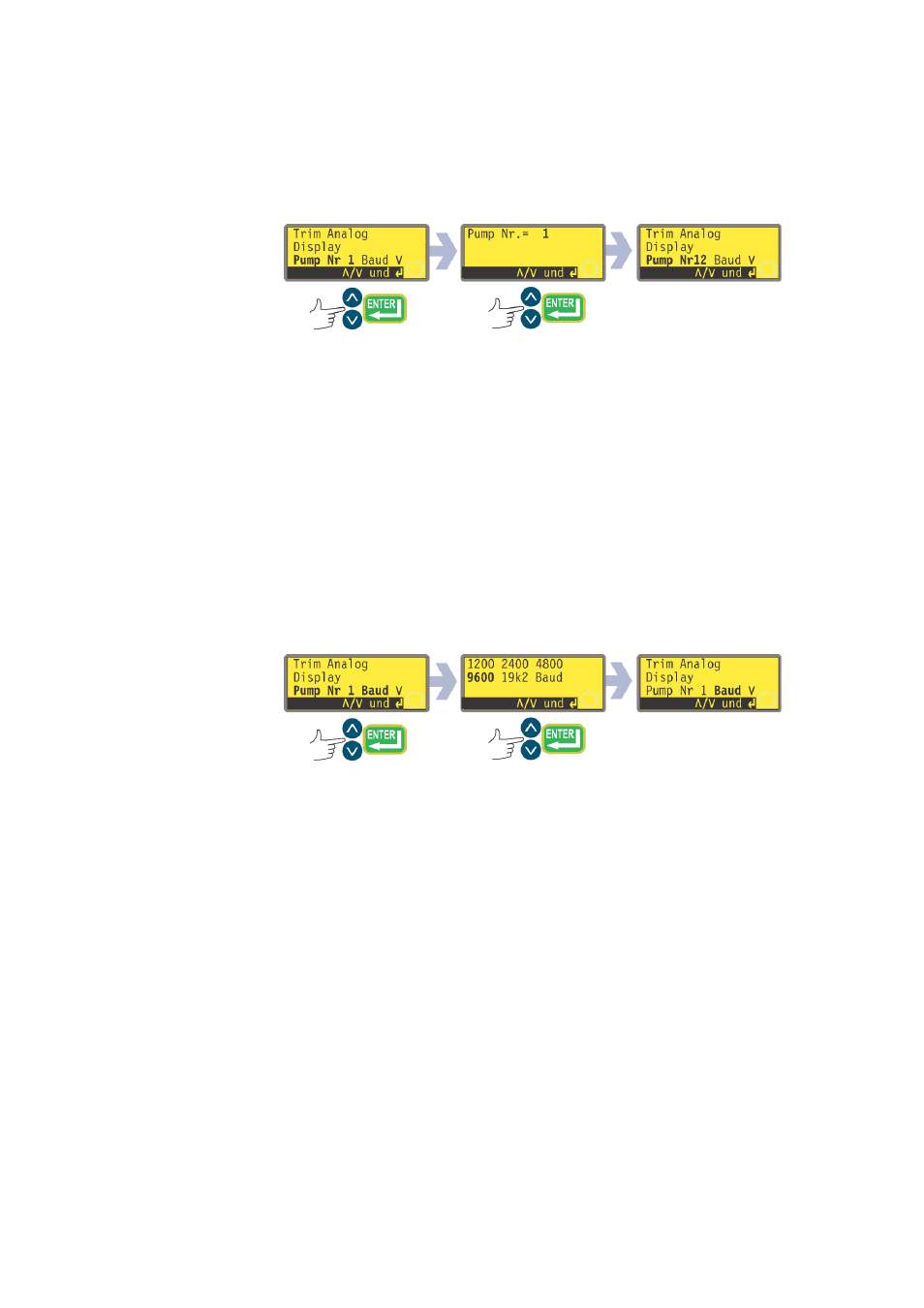

l Wählen Sie im ersten Bildschirm des Einrichtungsmenüs mit den Tasten AUF
und AB den Menüpunkt Pump Nr. 1 aus. Drücken Sie zur Bestätigung der
Auswahl die Taste ENTER.
l Die Pumpe zeigt einen Bildschirm an, in dem Sie die Identifizierungsnummer
der Pumpe ändern können. Verwenden Sie die Tasten AUF und AB, um die im
Display angezeigte Nummer in eine Zahl im Bereich von 1 bis 32 zu ändern,
und bestätigen Sie die Änderung mit der Taste ENTER. (Siehe Beispiel.)
l Die Pumpe zeigt jetzt wieder den ersten Bildschirm des Einrichtungsmenüs an
(mit der neuen Identifizierungsnummer).
18.5 Baudrate
Zur Einrichtung der Pumpe 520DuN für die Kommunikation mit Steuergeräten ste-
hen verschiedene Baudraten-Einstellungen zur Auswahl.
l Wählen Sie im ersten Bildschirm des Einrichtungsmenüs mit den Tasten AUF
und AB den Menüpunkt Baud aus. Drücken Sie zur Bestätigung der Auswahl
die Taste ENTER.
l Die Pumpe zeigt einen Bildschirm an, in dem Sie die Baudraten-Einstellung der
Pumpe ändern können. Wählen Sie mit den Tasten AUF und AB die Einstellung
1200, 2400, 4800, 9600 oder 19k2 aus und bestätigen Sie die Auswahl mit der
Taste ENTER.
l Die Pumpe zeigt den ersten Bildschirm des Einrichtungsmenüs an.
