Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 69
Wichtig: Pumpenstatusausgänge
Die Ausgänge 1-4 sind einpolige, umschaltende Relaiskontakte:
Relais 1, 2, 3 und 4. Nehmen Sie den Anschluss an die Schließ- und
Öffnungskontakte des Relais nach Erfordernis vor und konfigurieren Sie
die Software der Pumpe dementsprechend. Siehe 18.10 Ausgänge.
Hinweis: Die Relaiskontakte dieser Pumpe haben eine maximale
Belastbarkeit von 30 VDC Spannung bei einer maximalen Last von
30 W.
Hinweis: Sie eignen sich auch für Niederstrom: d. h. 1 mA bei min.
5 VDC Spannung.
22.12 Ausgänge 1, 2, 3, 4

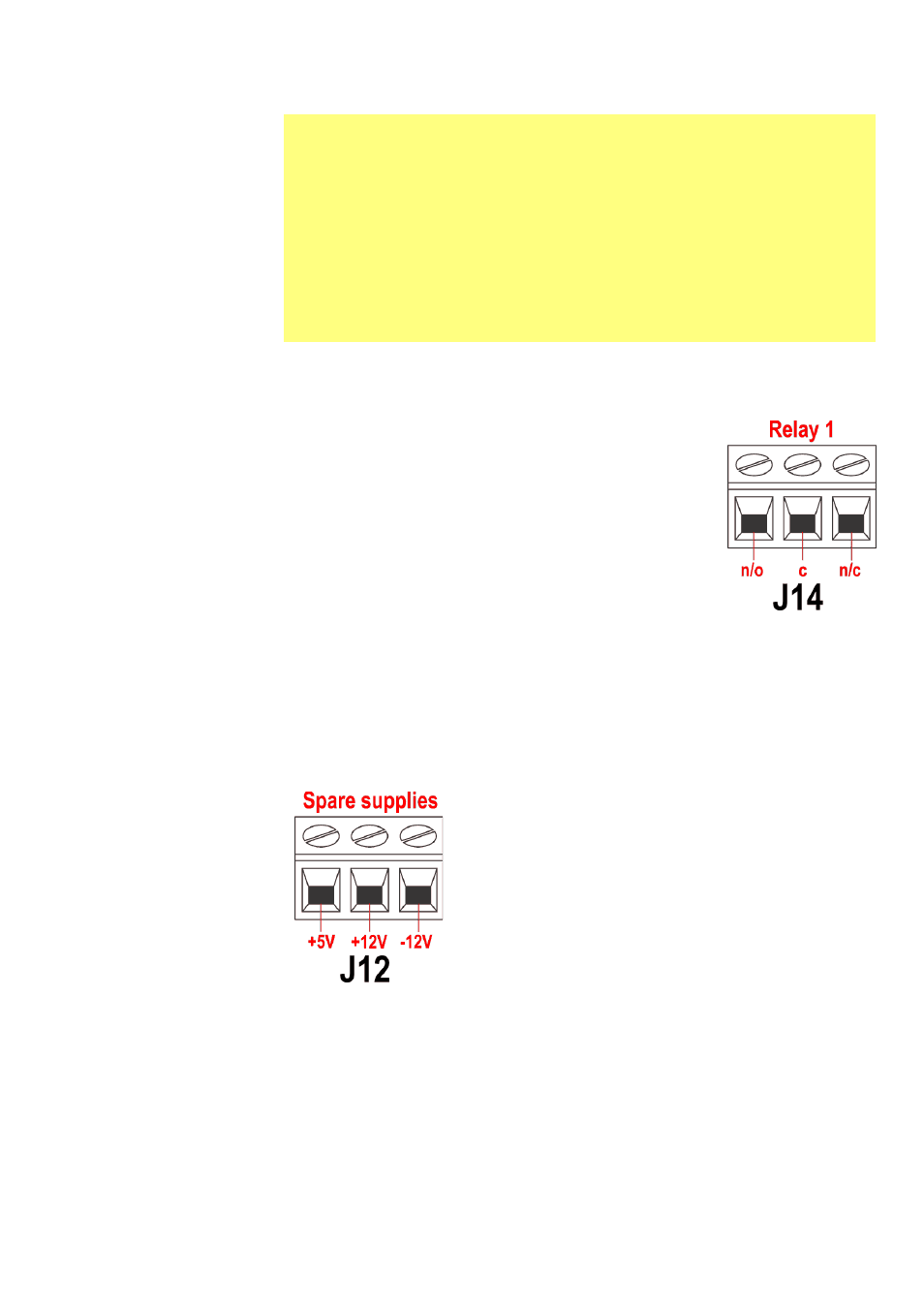

Hinweis: Relais 1 (J14) ist hier dargestellt. Relais 2,
Relais 3 und Relais 4 (J15, J16 und J17) haben eine iden-
tische Funktionsweise.
Schließen Sie Ihr Ausgabegerät an die c-Klemme (Masse)
des gewünschten Relaissteckverbinders und entweder
an die n/c-Klemme (Öffnungskontakt) oder an die
n/o-Klemme (Schließkontakt) an. Konfigurieren Sie die
Software der Pumpe dementsprechend. Siehe 18.10
Ausgänge.
Als Standard sind die Relais auf folgende Weise kon-
figuriert: Relais 1 für die Anzeige des Run-/Stopp-Status,
Relais 2 für die Anzeige des Drehrichtungsstatus, Relais 3 für die Anzeige des Auto/
Man-Status und Relais 4 für die Anzeige des allgemeinen Alarmstatus. Siehe 12
Erstmaliges Einschalten.
22.13 Versorgungsspannungen
Sofern erforderlich, steht an jedem Steckverbinder eine
ausreichende Versorgungsspannung zur Verfügung.
Außerdem können Versorgungsspannungen vom
Zusatzversorgungssteckverbinder (J12) abgegriffen
werden.
In der nachstehenden Tabelle ist “Max. Last” unabhängig
von der Anzahl der Verbindungen die maximale Gesamtlast
jeder Stromversorgung.
