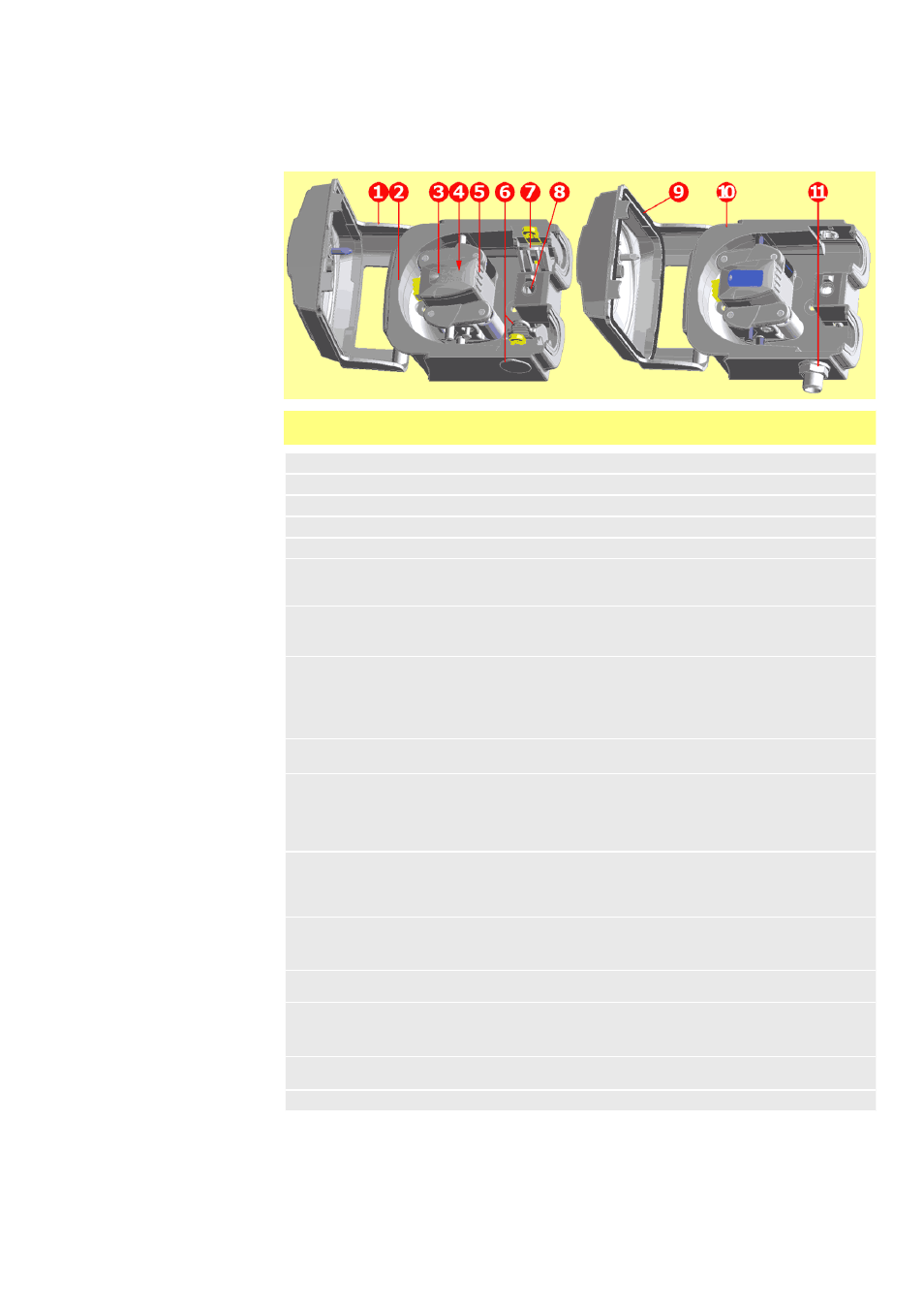

32 Pumpenkopfersatzteile
Die Teile können einzeln bestellt werden.
520R/520R2
520REL/520REM/520REH
053.1011.100
520R
053.1011.2L0
520R2
053.1011.EL0
520REL
053.1011.EM0
520REM
053.1011.EH0
520REH
1
MNA2050A (520R, 520R2)
Pumpenkopfabdeckung komplett
mit durch Werkzeug zu öffnender
Verriegelung
2
MNA2045A (520R, 520R2)
Schlauchbettbaugruppe für
Gehäusepumpen komplett mit fed-
ergespannten Schlauchklemmen
3
520R (1,6 mm Schlauchwandstärke): MNA2076A
520R2 (2,4 mm Schlauchwandstärke): MNA2077A
MNA2148A (grau) (520REL)
MNA2149A (beige) (520REM)
MNA2150A (blau) (520REH)
Rotorabdeckung, Rotordeckel und
Kupplungsknopf
4
MN2011M
S60022
Kupplung
Kupplungsfeder
5
520R (1,6 mm Schlauchwandstärke): MNA2043A
520R2 (2,4 mm Schlauchwandstärke): MNA2001A
MNA2138A (520REL - 0-2 bar)
MNA2139A (520REM - 2-4 bar)
MNA2140A (520REH - 4-7 bar)
Rotorbaugruppe komplett mit
Förderrollen, Nachlaufrollen und
Schlauchführungsrollen
6
MNA2006A (520R, 520R2)
MN2002M (520R, 520R2)
MN2131M (520RE)
Untere (linke) Schlauchklemme
Schlauchklemmen-
Positionierungsstecker
Ablassschraube
7
MNA2005A (520R, 520R2)
MN2002M (520R, 520R2)
Obere (rechte) Schlauchklemme
Schlauchklemmen-
Positionierungsstecker
8
MN2034B
MN2005M
Schutzverriegelungsfeder
Schutzverriegelungs-Federkassette
9
MNA2147A (520RE)
Pumpenkopfabdeckung komplett
mit Dichtung und durch Werkzeug
zu öffnender Verriegelung
10
MNA2144A (520RE)
Schlauchbettbaugruppe für
Gehäusepumpen
11
MN2023T und MN2003T (520RE)
Abflussöffnung und Mutter
