22 Verkabelung der automatischen
Steuerung
Die Pumpe wird über Schraubklemmen-Steckverbinder am wasserdichten Modul
520N auf der Pumpenrückseite mit anderen Geräten verbunden. Geeignete Kabel
müssen durch eine oder mehrere wasserdichte Kabelverschraubungen in das Modul
geführt und korrekt angeschlossen werden. Hierzu muss das Modul zunächst
abgenommen werden.
Es ist unerlässlich, die Spannungseinstellung der
Pumpe zu kontrollieren, um die Übereinstimmung
mit der Stromversorgung zu gewährleisten. Der
Spannungswahlschalter befindet sich auf der
Rückwand des Antriebs. Das Modul muss abgenom-
men (und wieder befestigt) werden, um die
Spannungseinstellung zu kontrollieren.
22.1 Modul 520N – Ab- und Anbau
Ausbauen des wasserdichten Moduls 520N:

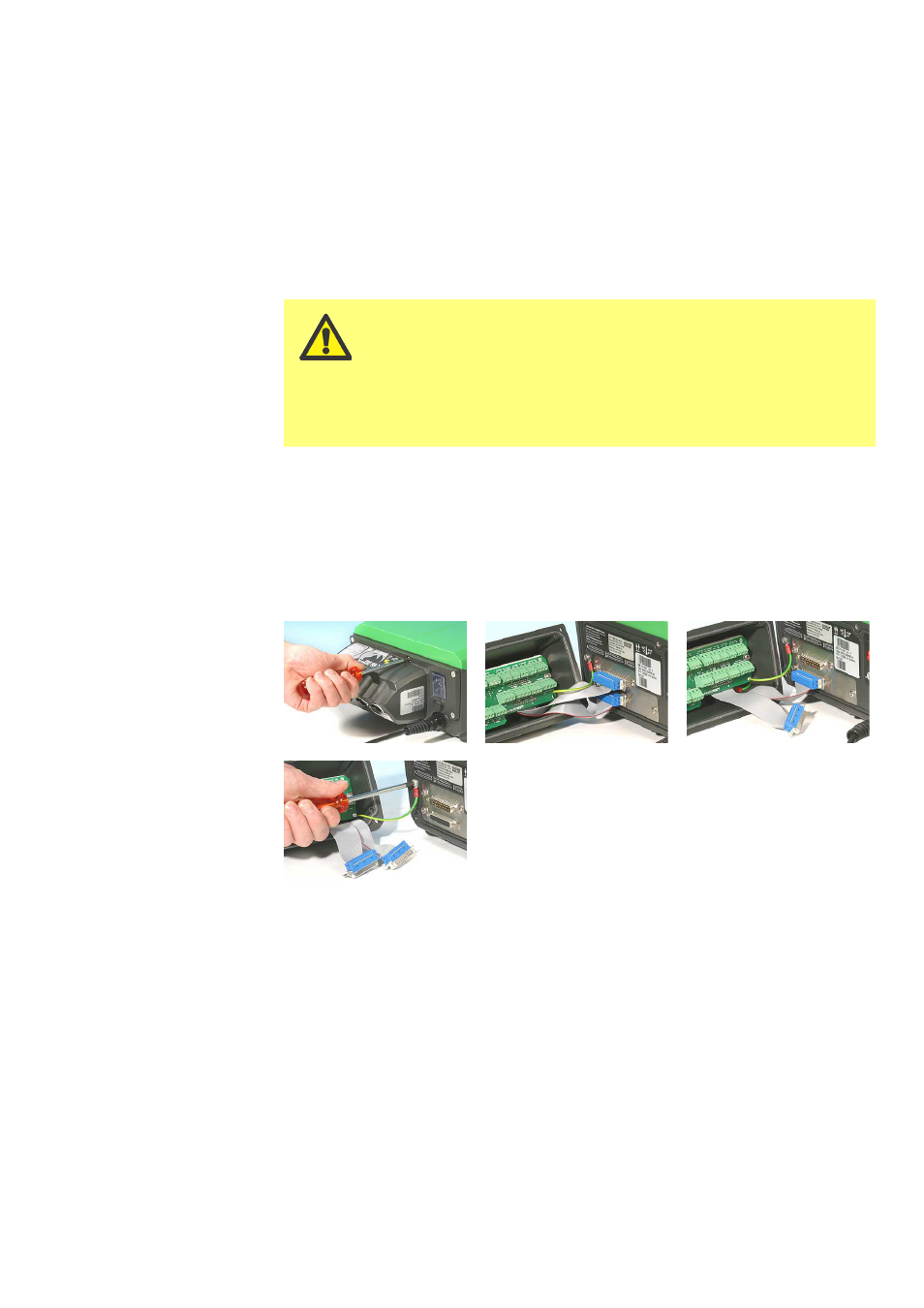

Das Modul ist auf der Rückseite der Antriebseinheit mit sechs M5x12-Pozidriv-
Senkkopfschrauben aus Edelstahl befestigt.
l Drehen Sie die sechs Schrauben (die Schraube oben in der Mitte als letzte)
mit einem passenden Pozidriv-Schraubendreher heraus. Nachdem Sie alle
Schrauben herausgedreht haben, kann der Dichtungsstreifen das Modul aber
immer noch am Antrieb halten. Ist dies der Fall, schlagen Sie leicht gegen das
Modul, bis es sich vom Antrieb löst. Verwenden Sie keinesfalls Werkzeuge, um
das Modul vom Antrieb zu hebeln.
l Der Dichtungsstreifen sollte in seiner Aufnahmenut auf der Stirnseite des
Moduls zurückbleiben. Die Transparentabdeckung des Ein-/Ausschalters sollte
auf dessen Flansch auf der Stirnseite des Moduls zurückbleiben. Überzeugen
Sie sich, dass der Dichtungsstreifen und die Transparentabdeckung des Ein-/
Ausschalters unbeschädigt sind. Ist eines der beiden Teile beschädigt, muss es
erneuert werden, damit die Schutzart des Geräts gewährleistet bleibt.
