9900 Transmitter
Gelöster Sauerstoff
GELÖSTER SAUERSTOFF - Setup-Checkliste
HINWEIS: Die Verdrahtung des 3-2610-41 Sensors ist nicht standardmäßig.
Bitte sicherstellen, dass die richtige Verdrahtung verwendet wird
(wie auf Seite 15 und in der Bedienungsanleitung des 2610
Sensors zur Messung von gelöstem Sauerstoff gezeigt).
1. Sicherstellen, dass der Sensortyp zur Messung von
GELÖSTEM SAUERSTOFF gewählt ist
(siehe Menü „System Setup“ [Systemeinrichtung], S. 25).
HINWEIS: Der Sensortyp zur Messung von gelöstem Sauerstoff ist
NUR für den Einsatz mit dem 3-2610-41 (159 001 753) bestimmt.
Nicht mit dem 3-2610-31 (159 001 754) verwenden.
Wenn ein 3-2610-31 installiert ist, den 4- bis 20-mA-Eingang-
Gerätetyp verwenden (siehe S. 42).
2. Maßeinheiten (PPM, %SAT, TOR) einstellen.
3. Temperatureinheiten (°C oder °F) einstellen.
4. Salzkonzentrationsreferenzwert einstellen.
5. Barometrischen Referenzwert einstellen.
6. Falls die Schleife (LOOP) verwendet wird, die minimalen und maximalen
4- bis 20-mA-Sollwerte einstellen.
7. Quelle für Open-Kollektor und Relaisausgang (PPM oder Temperatur) wählen.
8. Die Relaisfunktionen für die Anwendung einrichten (falls gewünscht).

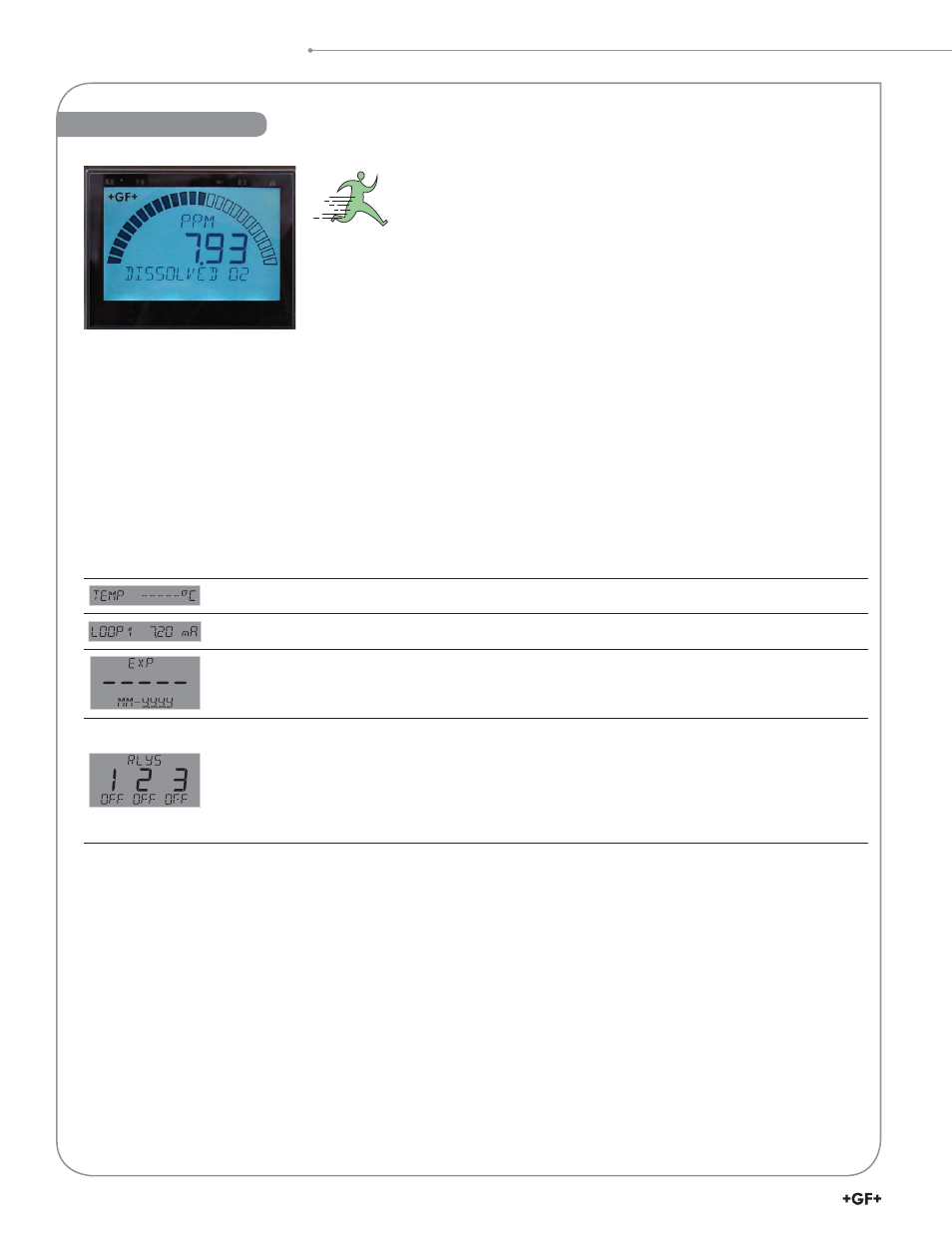

Gelöster Sauerstoff
Zeigt die Temperatur am Sensor an.
Zeigt den 4- bis 20-mA-Schleifenausgang an.
Zeigt das Kappenverfallsdatum MM-JJJJ an. Wenn die Sensorkappe fehlt, wird - - - - - - - angezeigt.
Die untere Zeile zeigt einen von drei Status (OFF [Aus], ON [Ein], PLS [Impuls]) für jedes der drei Relais
an. Zeigt die verbleibende Zeit für den Modus CYC LOW (Zyklus Unterschreitung) oder CYC HIGH
(Zyklus Überschreitung) an. Das/die Relais bleibt/bleiben beim Countdown eingeschaltet.
HINWEIS: Rücksetzen des Zeitgebers: Im Menü RELAY (Relais) die Funktion TEST RELAY
(Relais testen) wählen. Der Timer wird auf 0 zurückgesetzt, wenn der Zustand bei der Durchführung des
Tests nicht länger vorhanden ist.
Der Timer wird neu gestartet, wenn der Zustand weiterhin vorhanden ist.
Dies ist die normale
Anzeige. Es fi ndet keine
Zeitüberschreitung statt.
Menü des Modus VIEW (Ansicht)
