Technische Hinweise für Füllstands-, Volumen-
und Massemessungen
Der 9900 kann Füllstands-, Volumen- und
Masseberechnungen automatisch durchführen:
● Druck in Füllstand
● Masse
● Volumen
Umrechnung von Druck in Füllstand:
Füllstand = P ÷ (SG × D)
wobei P = Druck
SG
= Spezifi sches Gewicht der Flüssigkeit
D = Dichte von Wasser
Druck in psi:
Füllstand (Meter) = 0,703069 x (P/SG)
Druck in bar:
Füllstand (Meter) = 1,019715 x (P/SG)
Masseumrechnung
m = D × SG × V
wobei m = Masse der Flüssigkeit
D = Dichte von Wasser = 1000 kg/m 3
SG = Spezifi sches Gewicht der Flüssigkeit
V = Volumen der Flüssigkeit (m 3 )
m (kg) = 1000 × SG × V
r
h
Length
A
Anhang
Volumenberechnungen
Vertikaler Zylinder:
V = π × r 2 × h
wobei r = Radius des Zylinders
h = Höhe der Flüssigkeit
Quaderförmiger Tank:
V = w × l × h
wobei w = Breite
l
= Länge
h = Höhe

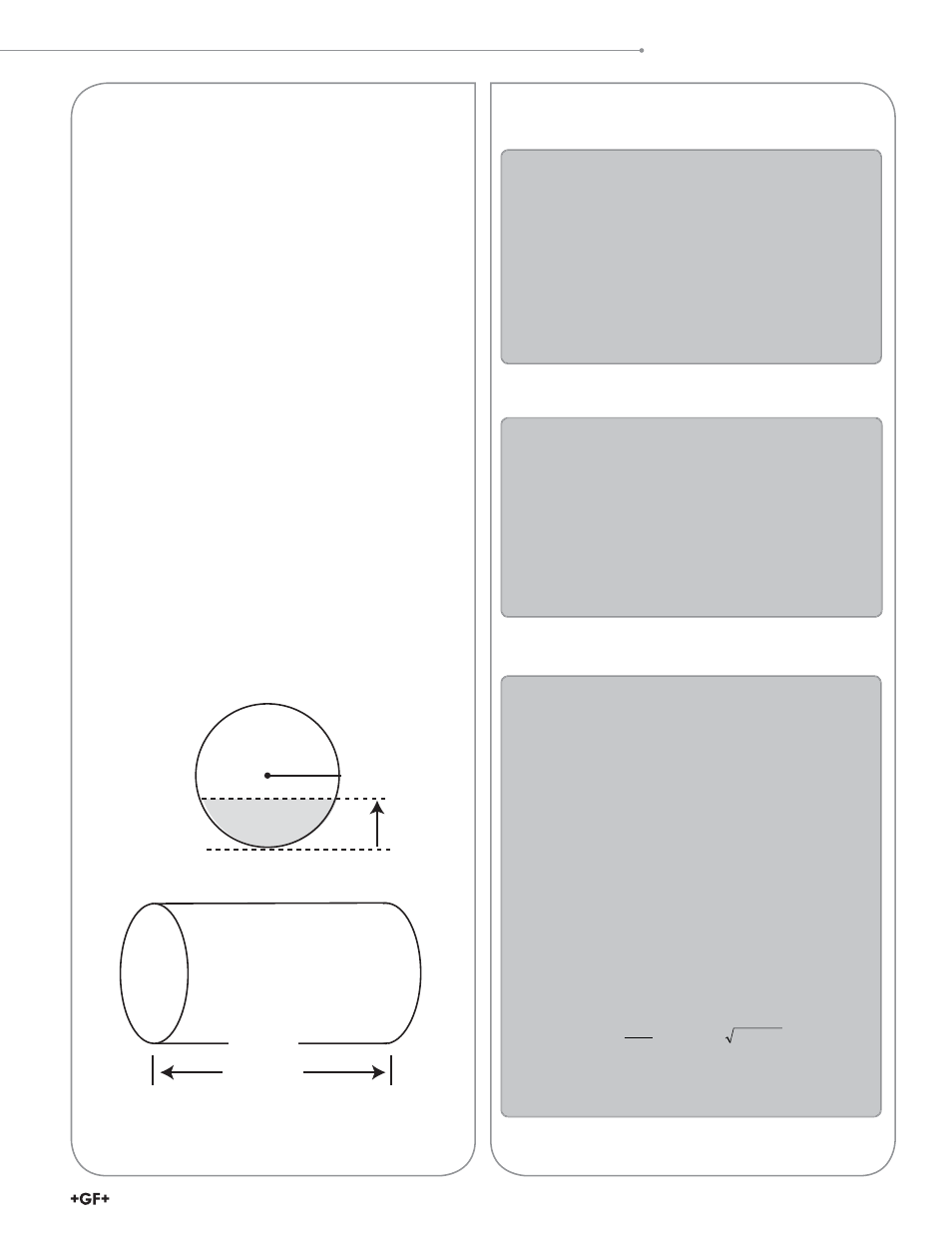

Horizontaler Zylinder:
V = A × L
wobei A = Flächeninhalt des Segments
L = Länge des Tanks
wobei r = Radius des Tanks
h = Höhe des Segments
( )
⎥
⎦
⎤
⎢
⎣
⎡
− Ч
⎟⎟⎠
⎞
⎜⎜⎝
⎛
− − ⎟
⎠
⎞
⎜
⎝
⎛ −
Ч Ч = − 2 cos 1 2 h rh h r
r
h r
r A 2 Länge
