Seite 23
17
98-05273-DE R4
ST
AR
TSEITE
ÜBERSICHT
EINRICHTUNG
GER
ÄT
VOLLANSICHT
GPS
EINLEITUNG
LEITF
ADEN
TR
ÖPFCHENMONIT
OR
Gps
Unter „GPS“ können GPS-Typ, GPS-Port und PRN konfiguriert, sowie der
GPS-Status angezeigt werden. Ausführliche Anweisungen zur Einrichtung
finden Sie im Kapitel „GPS“ in diesem Handbuch.
HINWEIS: Diese Einstellungen sind für den Betrieb der Servo-/
automatischen Lenkung und des Neigungssensors sowie für die
ordnungsgemäße Funktion des Geräts erforderlich.
1. Drücken Sie die randtaste koNFIGUrATIoN
.
2. Drücken Sie
GPS
.
3. Wählen Sie aus folgenden Optionen:
►GPS-Typ – Zur Auswahl der GPS-Quellübertragungen
►GPS-Port – Zur Festlegung des Ports für die (D)GPS-Datenübertragung
►Daten zu GPS-Status – Zur Anzeige von Informationen zu GGA/
VTG (Übertragungsraten), Anzahl der Satelliten, HDoP, PrN,
GGA-Qualität, GPS-Empfänger, Empfängerversion und UTM-Zone
►Programm d. Empfangers – Zur direkten Programmierung des
GPS-Empfängers über eine Befehlszeile
►PRN – Zur Auswahl der SBAS-PRN-Nummer des Satelliten, von dem
GNSS-Differentialkorrekturdaten bereitgestellt werden Wählen Sie
Automatisch
aus, wenn die PRN automatisch ausgewählt werden
soll.
►Wechselnde PRN – wenn die PRN nicht automatisch ausgewählt
wird, wird von einer zweiten alternativen SBAS PRN ein zweiter
Satz von GNSS-Differentialkorrekturdaten bereitgestellt.
4. Drücken Sie die Pfeiltaste ZUrÜCk
oder die randtaste
koNFIGUrATIoN
, um zur Hauptmaske im Menü „Konfiguration“
zurückzukehren.

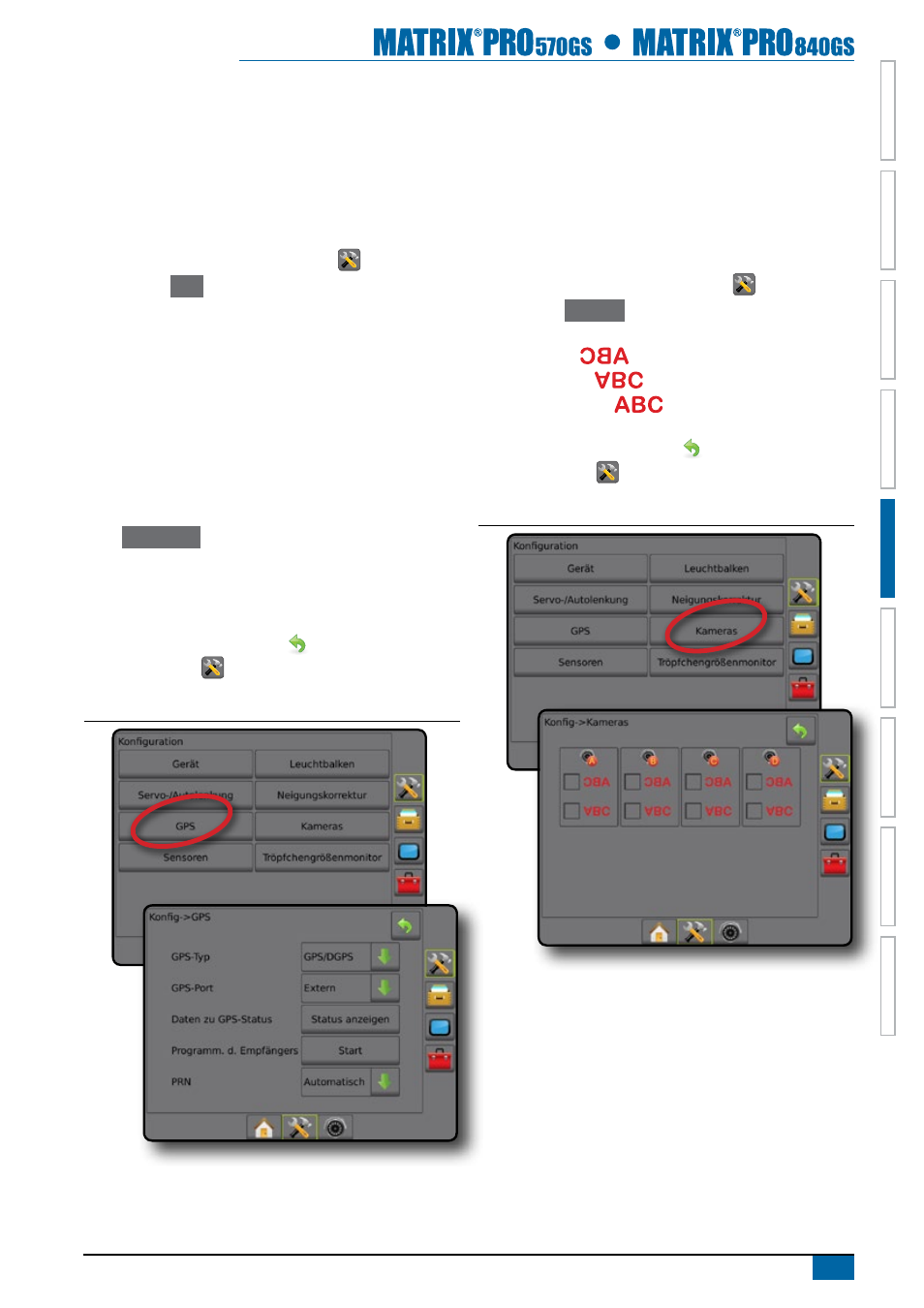

Abbildung 5-14: GPS
PRN wird nicht angezeigt
Wenn „GPS+GLONASS“ als GPS-Typ ausgewählt wurde, sind keine
PRN-Optionen verfügbar und werden auch nicht angezeigt.
Kameras
Die kameraeinrichtung wird zur Einrichtung einer einzelnen direkt
angeschlossenen kamera oder einzelner kameras über ein Video Selector
Modul (VSM) mit acht (8) oder vier (4) Kanälen verwendet. Wenn ein VSM
installiert ist, können bis zu 8 Kameras konfiguriert werden.
1. Drücken Sie die randtaste koNFIGUrATIoN
.
2. Drücken Sie
Kameras
.
3. Aktivieren Sie die gewünschten Kontrollkästchen:
►Gespiegelt –
►Auf dem Kopf –
Für die Normalansicht
müssen sämtliche Kästchen
deaktiviert werden.
4. Drücken Sie die Pfeiltaste ZUrÜCk
oder die randtaste
koNFIGUrATIoN
, um zur Hauptmaske im Menü „Konfiguration“
zurückzukehren.
Abbildung 5-15: Video mit 4-Kanal-VSM
Kameraeinrichtung nicht verfügbar
Ist keine Kamera oder VSM angeschlossen, sind die Einrichtungsoptionen
nicht verfügbar.
