GPS-Typ
GPS-Typ kann so eingestellt werden, dass GPS-Quellübertragungen (nur
unkorrigierte Signale), DGPS-Quellübertragungen (nur korrigierte Signale)
bzw. beide Signalarten akzeptiert werden.
1. Drücken Sie die Pfeiltaste nach UNTEN , um auf die liste der
Optionen zuzugreifen.
2. Wählen Sie:
►Nur GPS – Für unkorrigierte Signale
►Nur DGPS – Für korrigierte Signale
►GPS/DGPS – Für beide Signalarten
►GPS+GLONASS – Unkorrigierte Signale für GPS- und GLONASS-
Systeme

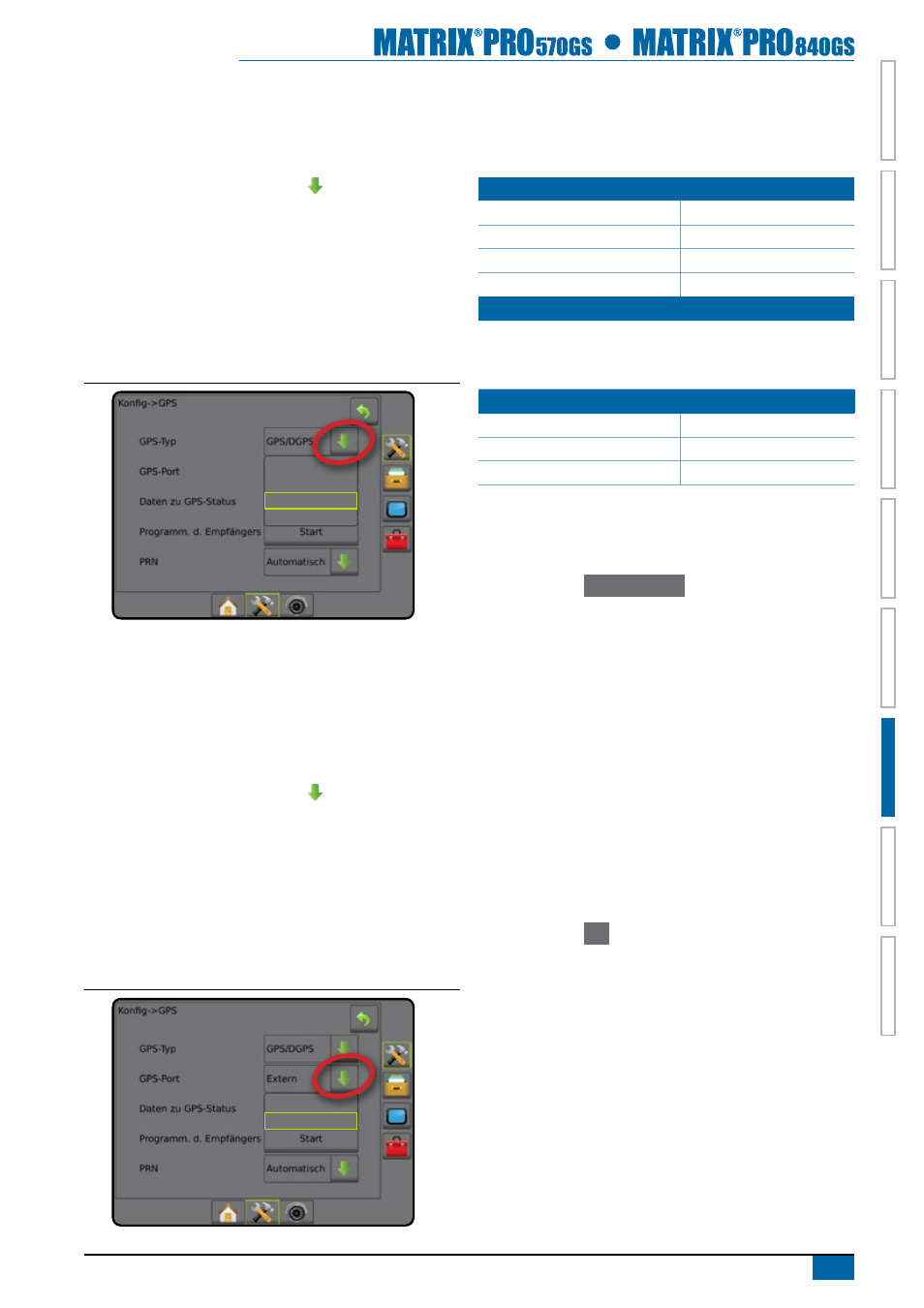

Abbildung 7-2: GPS-Typ
Nur GPs
Nur dGPs
GPs/dGPs
GPs+GlONAss
HINWEIS: Wenn „GPS+GLONASS“ ausgewählt ist, ist PRN weder
verfügbar noch auf dem Bildschirm sichtbar.
GPS-Port
Der CoM-Port kann auf „Intern“ gesetzt werden, um internes (D)GPS (falls
vorhanden) zu nutzen und senden, bzw. auf „Extern“, um externe (D)GPS-
Daten zu empfangen.
1. Drücken Sie die Pfeiltaste nach UNTEN , um auf die liste der
Optionen zuzugreifen.
2. Wählen Sie:
►Intern – Verwendung von internen (D)GPS-Signalen (bei
entsprechender Ausrüstung Verwendung und Senden)
►Extern – Empfang von externen (D)GPS-Signalen
HINWEIS: Um mit GPS-Signalen wie Omnistar HP/XP oder RTK
zu arbeiten, muss der GPS-Port auf „Extern“ gesetzt werden.
Abbildung 7-3: GPS-Port
intern
Extern
Notwendige Grundeinstellungen für die Arbeit mit einem
externen Empfänger
Bevor Matrix an einen externen GPS-Empfänger angeschlossen werden
kann, müssen folgende Grundeinstellungen vorgenommen werden:
Einstellungen des seriellen Ports
Baud rate:
19.200
Datenbits:
8
Parität:
keine
Stopp Bits
1
Ausstattung serieller Port
9-poliges RS-232 Anschlusskabel, männlich
HINWEIS: Je nach Pinbelegung am Empfänger ist unter Umständen ein
Nullmodem Adapter erforderlich.
NMEA Strings
GGA
5 Hz
Optionale VTG
5 Hz, 2 Hz, Aus
ZDA
0,2 Hz
Daten zu GPS-Status
GPS-Status zeigt ein Foto der aktuellen GPS-Statusanzeige.
1. Drücken Sie auf
Status anzeigen
.
2. Daten anzeigen, einschließlich:
◄GGA/VTG (Datenraten) – Anzahl der Positionsdaten pro Sekunde
◄Anzahl an Satelliter – Anzahl GPS-Satelliten, die angezeigt werden
(für DGPS sind mindestens 4 erforderlich)
◄HDOP – Dieser Wert gibt die Güte der Satellitengeometrie auf
horizontaler Ebene an Der HDoP Wert sollte kleiner als 2 sein
◄PRN – Zeigt die Identifikationsnummer des aktuellen DGPS-
Satelliten an
◄GGA Qualität – Zeigt den aktuellen Qualitätsindikator für das GPS-
Signal (siehe GGA-Tabelle) an
◄Empfänger – Der aktuelle Indikator für den Empfänger
◄Empfängerversion – Die auf dem Empfänger installierte Software-
Version
◄UTM Zone – Zone der aktuellen Position
3. Drücken Sie auf
OK
, um zum Bildschirm der GPS-Konfiguration
zurückzukehren.
HINWEIS: Steht kein GPS zur Verfügung, sind alle Einträge hier „ungültig“.
