Anpassung des Geräteversatzes
So berechnen Sie eine Geräteversatzanpassung bei benachbarter Spurführung:
1. Zeichnen Sie eine gerade AB-linie.
2. Fahren Sie bei aktivierter Servo-/Automatischer Lenkung Spur
wie beim Betrieb des Geräts nach, und markieren Sie Stellen an den Außenkanten
des Gerätes.
3. Kehren Sie um, und aktivieren Sie in Spur
die Servo-/Automatische Lenkung für die benachbarte AB-Spurführung. Markieren Sie zusätzliche Stellen an
den Außenkanten des Geräts, oder halten Sie an, wenn Sie sich auf der AB-Spurführung neben den auf Spur
gesetzten Markierungen befinden.
4. Messen Sie den Abstand
zwischen den Markierungen von Spur
und Spur
.
5. Teilen Sie den gemessenen Abstand
durch zwei. Dieser Unterschied ist die Versatzanpassung.
6. ändern Sie den Versatzabstand
je nachdem, wo in der Vor-Ort-Anwendung die Überlappung auftritt und wie die aktuelle Einstellung für die
Geräteversatzrichtung lautet.
Vor-Ort-Anwendung
Aktuelle Versatzeinstellungen
Versatzrichtung = links
Versatzrichtung = rechts
Versatzrichtung = rechts
Versatzabstand = 0 m
Überlappung rechts von Spur
oder
Lücke links von Spur
Abstandsversatzwert erhöhen
Abstandsversatzwert reduzieren
Abstandsversatzwert erhöhen
Überlappung links von Spur
oder
Lücke rechts von Spur
Abstandsversatzwert reduzieren
Abstandsversatzwert erhöhen
Änderung der Geräteversatzrichtung
nach links und Erhöhung des Werts
für den Abstandsversatz

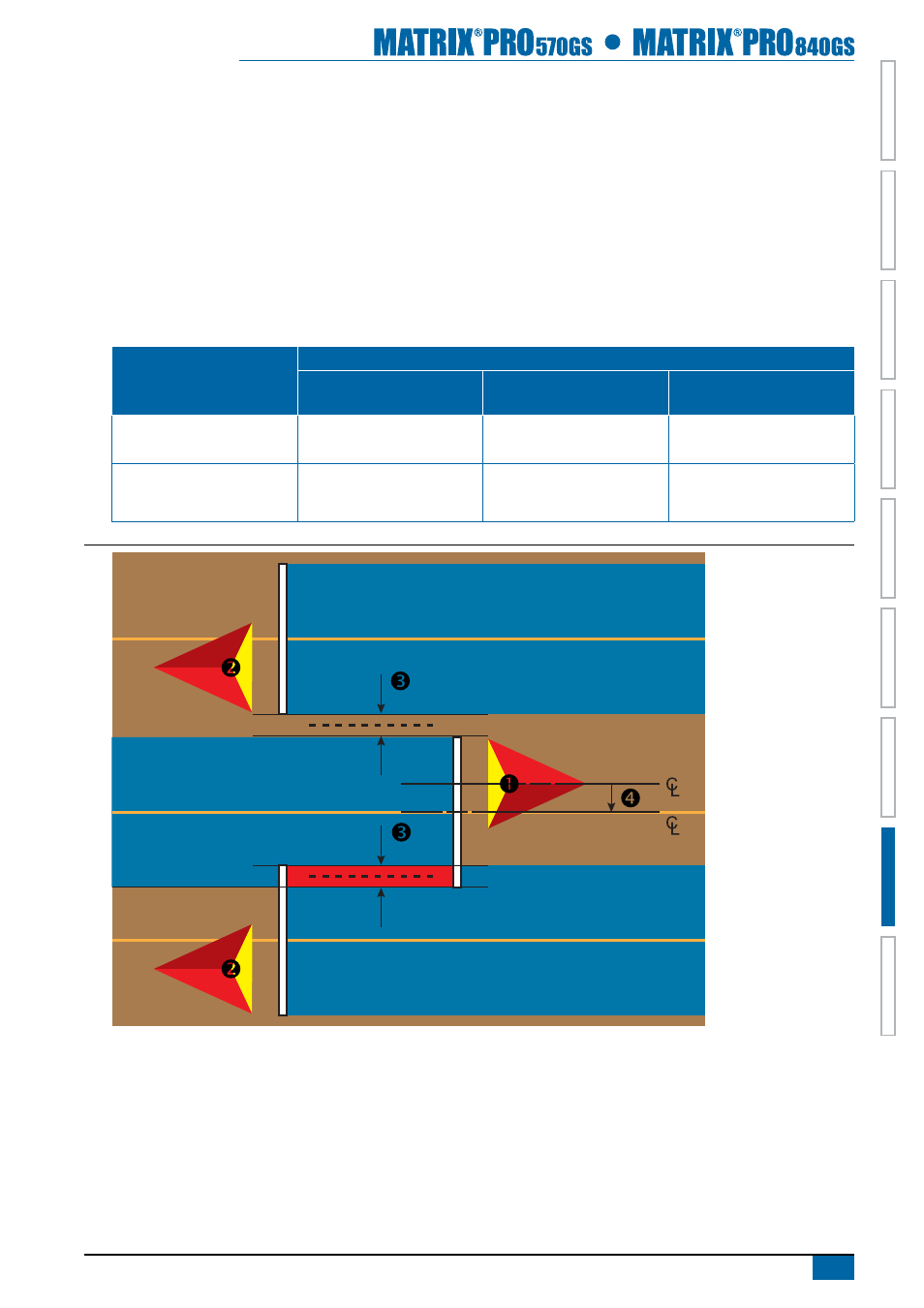

Abbildung 8-24: Abstand und Richtung Geräteversatz
