Seite 42
36
www.teejet.com
ST
AR
TSEITE
ÜBERSICHT
EINRICHTUNG
GER
ÄT
VOLLANSICHT
GPS
EINLEITUNG
LEITF
ADEN
TR
ÖPFCHENMONIT
OR
fahrzeugansicht
Hier wird ein computergeneriertes Bild mit dem auf der zu behandelnden Fläche positionierten Fahrzeug erstellt. Auf sämtliche Einrichtungs- und
Navigationsoptionen lässt sich über diese Maske mithilfe der rechten Registerkarte zugreifen.

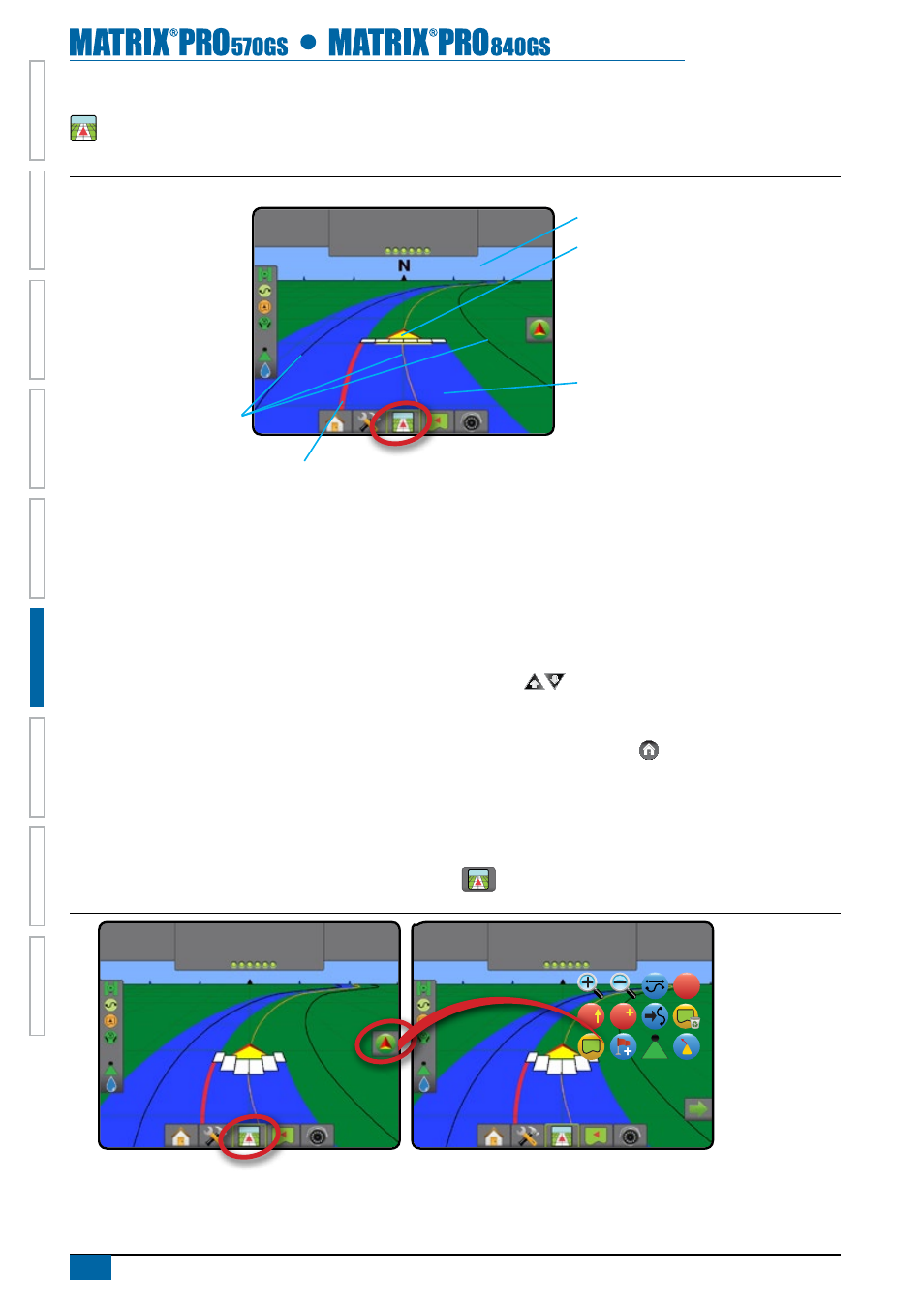

Abbildung 6-12: Fahrzeugansicht
10,0
km/h
27,00
ha
> 0,0 <
Statusleiste
Horizontkompass
Spurführungsleiste
Gestrichene behandelte Fläche
Behandelte Fläche
Überlappung
Navigationsleitlinien
Fahrzeug mit Realbilddarstellung der aktiven
Teilbreiten
Registerkarte „Navigations- und
Spurführungsoptionen“
Spurführung auf dem Bildschirm
• leitlinien
◄Orange – aktive Leitlinie
◄Schwarz (mehrfach) – benachbarte Leitlinien
◄Schwarz – Grenzlinie
• Punkte – Markierungen für festgelegte Punkte
◄Roter Punkt – Zum Punkt zurückkehren
◄Blauer Punkt – Markiere A
◄Grüner Punkt – Markiere B
• Horizontkompass – am Horizont kann eine allgemeine
Informationszeile angezeigt werden (beim Einzoomen)
• Behandelte Fläche – Anzeige der behandelten Fläche und Überlappung:
◄Blau – eine Behandlung
◄Rot – Doppel- bzw. Mehrfachbehandlung
• Ein-/Auszoomen und Perspektive – ändert die Fahrzeugansicht bzw.
Perspektive des Horizonts von Fahrzeugansicht in Vogelperspektive.
• Teilbreiten
◄Schwarze Felder – inaktive Gestänge
◄Weiße Felder – aktive Gestänge
Tastenhilfe Matrix Pro 840GS Bedienkonsole
• Ein-/Auszoomen und Perspektive – mithilfe der Aufwärts-/Abwärts-
Tasten
lässt sich die Fahrzeugansicht bzw. Perspektive des
Horizonts von der Fahrzeugansicht zur Vogelperspektive umstellen.
• Startseite/Auftragsseite – die Startseite/Auftragsseite wird durch
Drücken der Taste „Startseite“
aufgerufen.
Um die Fahrzeugansicht aufzurufen:
1. Drücken Sie die registerkarte SPUrFÜHrUNG IN FAHrZEUGANSICHT
.
Abbildung 6-13: Fahrzeugansicht mit allgemeinen Symbolen
10,0
km/h
27,00
ha
> 0,0 <
10,0
km/h
27,00
ha
> 0,0 <
A
A
A
