stAtUslEistE
Die Statuszeile enthält Informationen zum GPS-Status, zur Spurführung, zur Feldumfahrung, zur Aktivierung der Servo-/Autolenkung, zur
Neigungskorrektur, zum Gerätesteuerungsstatus und zur Tröpfchengröße.

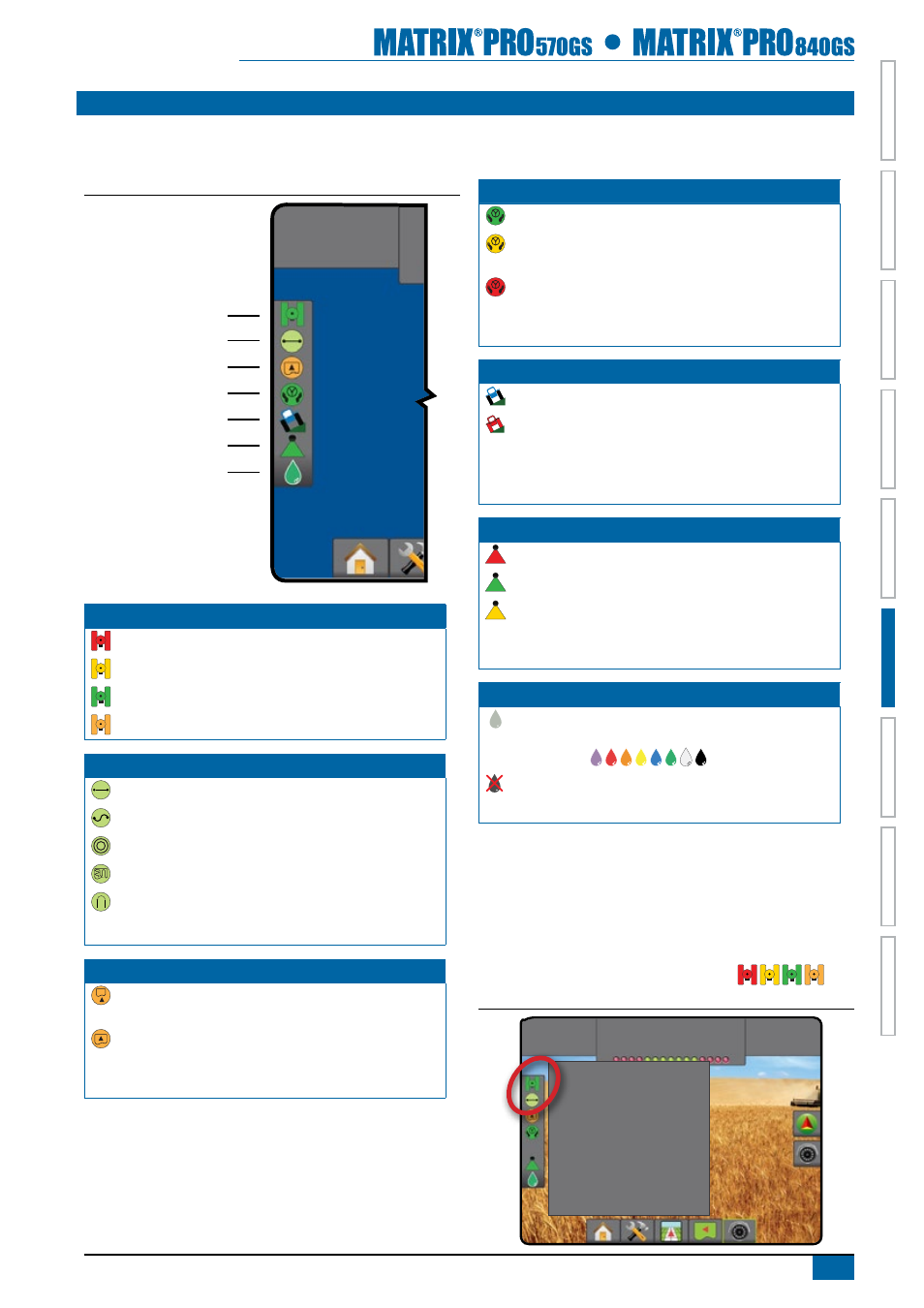

Abbildung 6-3: Statusleiste
Status Neigungskorrektur
Status BoomPilot
Tröpfchen-/Druckstatus
GPS-Status
Spurführungsmodus
Status Feldumfahrung
Status Servo-/Autolenkung
Gps-status
rot = kein GPS
Gelb = Nur GPS
Grün = DGPS,WAAS/rTk, GloNASS
orange = Glide/ClearPath
spurführungsmodus
Spurführung „Gerade A-B“
Spurführung „Kurve A-B“
Spurführung „Kreis“
Spurführung „Letzte Spur“
Spurführung „Nächste Spur“
Kein Symbol = Keine Spurführung
status feldumfahrung
Außerhalb der Behandlungsfläche = Fahrzeug fährt außerhalb
der Behandlungsfläche.
Innerhalb der Behandlungsfläche = Fahrzeug fährt innerhalb
der Behandlungsfläche.
Kein Symbol = Keine Fläche festgelegt
status servo-/Autolenkung
Grün = in Betrieb, Lenkung aktiv
Gelb = aktiviert, sämtliche Voraussetzungen für den Betrieb der
Servo-/Autolenkung sind gegeben
Rot = deaktiviert, für den Betrieb der Servo-/Autolenkung sind
nicht alle Voraussetzungen gegeben
Kein Symbol = keine Servo-/Autolenkung installiert
status neigungskorrektur
Farbig = in Betrieb, Neigungskorrektur wird angewendet
Rot = Deaktiviert
kein Symbol = im System ist kein Modul für Neigungskorrektur
installiert oder die Neigung ist mit dem Servo-/
Autolenkungssystem verknüpft
status Boompilot
rot = aus/manuell
Grün = automatisch
Gelb = alle ein
kein Symbol = einfache Teilbreite (kein SmartCable bzw. SDM
installiert)
tröpfchen-/druckstatus
Farbig = in Betrieb Die Tröpfchenfarbe steht direkt mit der
aktuellen Tröpfchengröße in Zusammenhang. Mögliche
Farboptionen:
Durchgestrichen = deaktiviert
kein Symbol = kein Drucksensor-Schnittstellenkit installiert
status-/informationsbildschirme
GPS-Status
Hier werden Übertragungsraten, Anzahl der gesehenen Satelliten,
Signalqualität des Satelliten sowie die ID angezeigt.
1. Drücken Sie das Symbol für den GPS-STATUS :
Abbildung 6-4: GPS-Status
27,00
ha
10,0
km/h
Markiere A
GGA rate: 5 hz
VtG-rate: 5 hz
Anzahl an satelliten: 10
hdOP: 1
PrN: 135
GGA Qualität: 2
Empfänger: 1
Empfängerversion:
UtM Zone: 12
