feldansicht
In der Feldansicht wird ein computergeneriertes Bild aus der Vogelperspektive mit dem Fahrzeug in Position innerhalb der Spritzfläche erstellt. Sämtliche
Einrichtungs- und Navigationsoptionen, sowie die Option „Ausschnitt ändern“, sind über diese Maske mithilfe der rechten Optionsregisterkarten verfügbar.

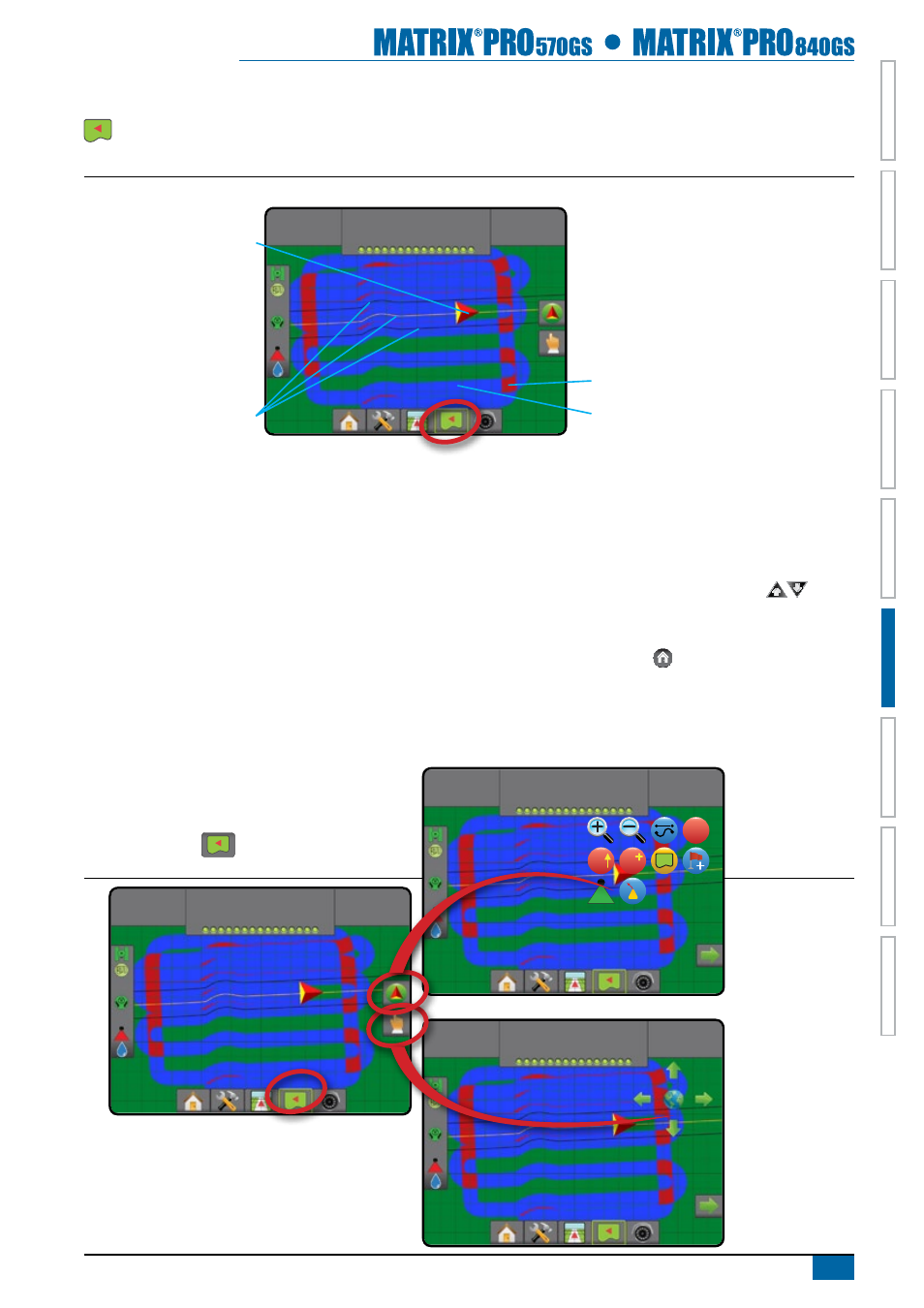

Abbildung 6-14: Feldansicht
27,00
ha
10,0
km/h
> 0,0 <
Behandelte Fläche
Überlappung
Statusleiste
Registerkarte „Bildschirmoptionen“
Spurführungsleiste
Gestrichene behandelte Fläche
Navigationsleitlinien
Fahrzeugdarstellung
Registerkarte „Navigations- und
Spurführungsoptionen“
Spurführung auf dem Bildschirm
• leitlinien
◄Orange – aktive Leitlinie
◄Schwarz (mehrfach) – benachbarte Leitlinien
◄Schwarz – Grenzlinie
• Punkte – Markierungen für festgelegte Punkte
◄Roter Punkt – Zum Punkt zurückkehren
◄Blauer Punkt – Markiere A
◄Grüner Punkt – Markiere B
• Behandelte Fläche – Anzeige der behandelten Fläche und
Überlappung:
◄Blau – eine Behandlung
◄Rot – Doppel- bzw. Mehrfachbehandlung
• Ausschnitt ändern – Anpassung des Kartenausschnitts, ohne dabei
das Fahrzeug zu bewegen
• Ein-/Auszoomen – Anpassung des Kartenausschnitts
Tastenhilfe Matrix Pro 840GS Bedienkonsole
• Ein-/Auszoomen – mit den Aufwärts-/Abwärts-Tasten
wird der
Kartenausschnitt angepasst.
• Startseite/Auftragsseite – die Startseite/Auftragsseite wird durch
Drücken der Taste „Startseite“
aufgerufen.
Um die Feldansicht aufzurufen:
1. Drücken Sie auf die registerkarte SPUrFÜHrUNG
IN FElDANSICHT
.
Abbildung 6-15: Feldansicht mit allgemeinen Symbolen
-13
7,2
km/h
> 0,0 <
27,00
ha
10,0
km/h
> 0,0 <
27,00
ha
10,0
km/h
> 0,0 <
A
A
A
