äNdErUNG dEs ABstANds BEiM GErätEVErsAtZ
Unter „Abstand Geräteversatz“ wird der Abstand von der Maschinenmitte
zur Mitte des Geräts erfasst. Wenn aus der Bildschirmkartierung keine
Überlappungen oder Lücken hervorgehen, bei der Vor-Ort-Anwendung
jedoch eine Überlappung bzw. Lücke ausschließlich in eine Richtung
entsteht, sollte eine Anpassung des Versatzabstands errechnet und
eingegeben werden.
Berechnen Sie die Anpassung des Versatzabstands bei selbst
angetriebenen Sprühern oder Streugeräten mittels GPS.
Bei einem gezogenen Gerät wird der Anpassungswert über die
Geräteversatz-Anpassungsberechnung ermittelt.
HINWEIS: Wenn bei Verwendung von Servo-/Automatische Lenkung in der
Bildschirmkartierung Überlappungen und Lücken zu erkennen sind,
müssen unter Umständen Anpassungen an den Einstellungen für
Servo-/Automatische Lenkung vorgenommen werden.

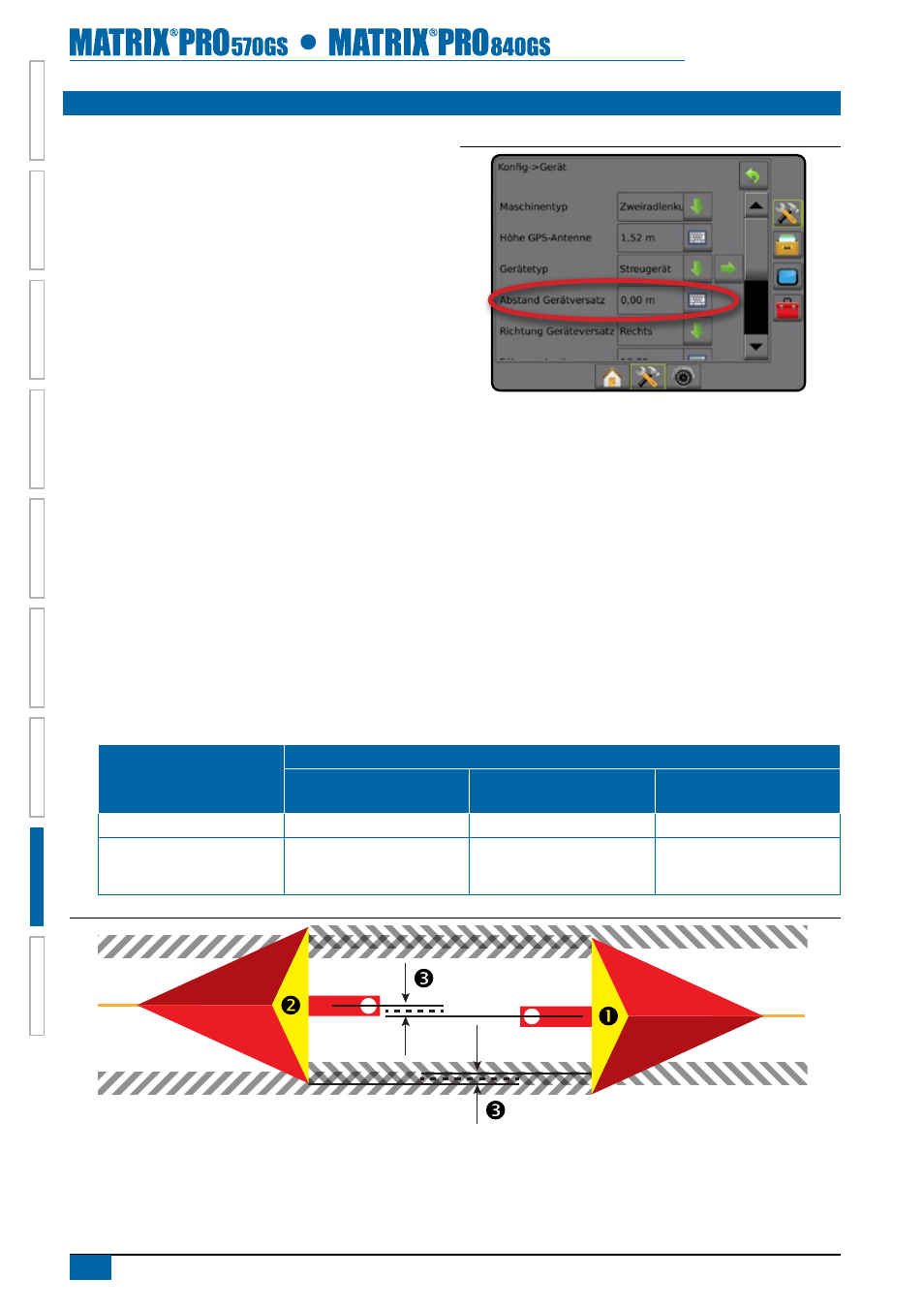

Abbildung 8-22: Abstand Geräteversatz
GPS-Berechnung des Versatzabstands
So berechnen Sie eine GPS-Versatzanpassung mit identischer Spurführung:
1. Zeichnen Sie eine gerade AB-linie.
2. Fahren Sie bei aktivierter Servo-/Automatischer Lenkung Spur
mindestens 30 m nach, und markieren Sie Stellen an der Anhängekupplung oder
neben der Maschine.
3. Kehren Sie um, und aktivieren Sie in Spur
die Servo-/Automatische Lenkung für die gleiche AB-Spurführung. Markieren Sie Stellen an der
Anhängekupplung oder neben der Maschine, oder halten Sie an, wenn Sie sich auf der AB-Spurführung neben den auf Spur
gesetzten
Markierungen befinden.
4. Messen Sie den Abstand
zwischen den Markierungen von Spur
und Spur
.
5. Teilen Sie den gemessenen Abstand
durch zwei. Dieser Unterschied ist die Versatzanpassung.
6. Ändern Sie den Versatzabstand je nachdem, wo in der Vor-Ort-Anwendung die Überlappung auftritt und wie die aktuelle Einstellung für die
Geräteversatzrichtung lautet.
Überlappung bei Vor-Ort-
Anwendung
Aktuelle Versatzeinstellungen
Versatzrichtung = links
Versatzrichtung = rechts
Versatzrichtung = rechts
Versatzabstand = 0 m
Rechts von Spur
Abstandsversatzwert erhöhen
Abstandsversatzwert reduzieren
Abstandsversatzwert erhöhen
Links von Spur
Abstandsversatzwert reduzieren
Abstandsversatzwert erhöhen
Änderung der Geräteversatzrichtung
nach links und Erhöhung des Werts
für den Abstandsversatz
Abbildung 8-23: GPS-Versatzabstand
