KApitEl 9 – tRöpfchEnGRössEnmOnitOR
In der Konfiguration für den Tröpfchengrößenmonitor kann der Tröpfchengrößenmonitor (Droplet Size Monitor, DSM) konfiguriert und aktiviert werden.
Zur Aktivierung des DSM ist ein Drucksensor-Schnittstellenkit erforderlich. Der DSM kann auf allen Führungsseiten über die Statusleiste aufgerufen werden.
KONfiGUrAtiON dEs tröPfchENGrössENMONitOrs
drucksensor
Wenn ein Drucksensor-Schnittstellenkit installiert ist, können die
Drucksensoroptionen zur Eingabe der maximalen Druckstufe des
Sensorherstellers und zur Festlegung der benutzerdefinierten Alarme für
Hoch- und Niedrigdruck verwendet werden.
HINWEIS: Wenn ein Drucksensor-Schnittstellenkit verwendet wird, ist der
Tröpfchengrößenmonitor verfügbar.
1. Drücken Sie die randtaste koNFIGUrATIoN
.
2. Drücken Sie
Sensoren
.
3. Drücken Sie
Drucksensor
.
4. Drücken Sie auf das Symbol TASTATUr
, und wählen Sie aus
folgenden Optionen:
►Maximale Druckstufe – Zur Festlegung der maximalen Druckstufe
des Drucksensors gemäß Herstellerempfehlung
►Alarm Niedrigdruck – Zur Eingabe des benutzerdefinierten
Niedrigdruckwerts, an dem ein Alarm ausgegeben wird
►Alarm Hochdruck – Zur Eingabe des benutzerdefinierten
Hochdruckwerts, an dem ein Alarm ausgegeben wird
5. Um einen Wert einzugeben, wird die numerische Tastatur verwendet.
6. Drücken Sie das Symbol ANNEHMEN
, um die Einstellungen zu
speichern, oder das Symbol ABBRECHEN
, um die Tastatur ohne
zu speichern zu verlassen.
7. Drücken Sie die Pfeiltaste ZUrÜCk
oder die randtaste
koNFIGUrATIoN
, um zur Hauptmaske im Menü „Konfiguration“
zurückzukehren.

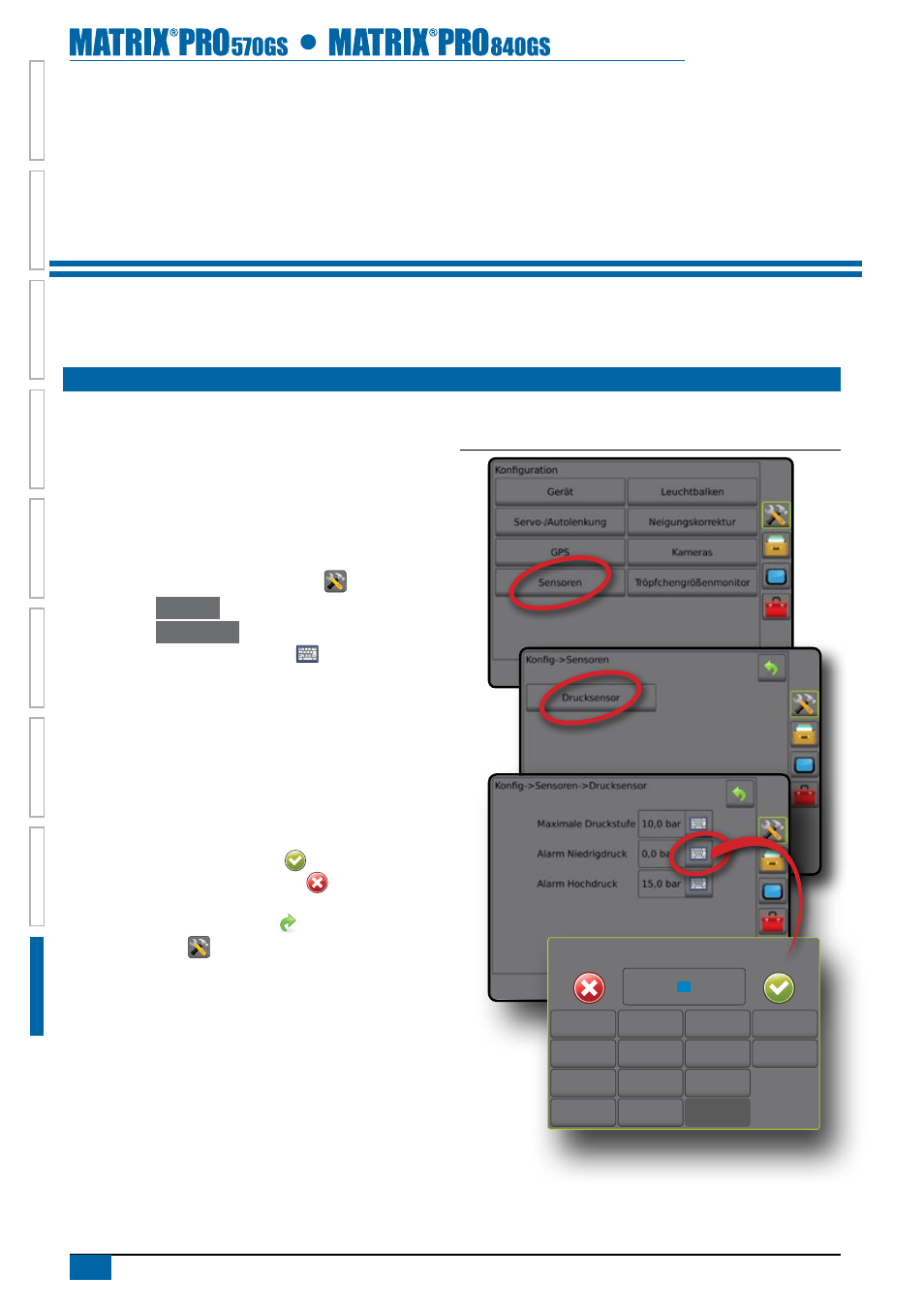

Abbildung 9-1: Drucksensor
Alarm Niedrigdruck (bar)
1
2
3
0.0
löschen
4
5
6
<--
7
8
9
0
.
+/-
