EiNrichtUNG dEs sMArtcABlEs OdEr dEs MOdUls für tEilBrEitENschAltUNG
Die einfache Teilbreiteneinrichtung kommt zum Einsatz, wenn das
System nicht mit einem SmartCable oder Modul für Teilbreitenschaltung
(SDM) ausgestattet ist. Die Gestänge- oder Lieferfläche kann in bis zu
15 Teilbreiten eingegeben werden. Die einzelnen Teilbreiten können
in der Breite und im Streugerätmodus auch in der Länge variieren. Mit
einem SDM sind zusätzliche Optionen wie Applikationsüberlappung,
Applikationsverzögerung und der Versatz-Modus verfügbar.
HINWEIS: Sind weder ein SmartCable noch ein Modul für
Teilbreitenschaltung (SDM) vorhanden, finden Sie die
entsprechenden Informationen zur Einrichtung im Abschnitt
„Einfache Teilbreiteneinrichtung“.
1. Drücken Sie die randtaste koNFIGUrATIoN .
2. Drücken Sie Gerät .
3. Wählen Sie aus folgenden Optionen:
►Maschinentyp – Auswahl des Maschinentyps, der Ihrer Maschine
am ehesten entspricht.
►Höhe GPS-Antenne– Messung der Antennenhöhe vom Boden.
Einstellbereich: 0,0 bis 10,0 m.
►Gerätetyp – Die Einteilung der Teilbreiten für die Stellen, die mit dem
Produkt behandelt wurden.
►Symmetrisches Gerätelayout – Hiermit wird festgelegt, ob
Teilbereiche zusammengehören und damit die gleichen Werte für
Breite, Versatz und Länge aufweisen.
►Abstand Geräteversatz  – Der Abstand von der Maschinenmitte
zur Mitte des Geräts. Einstellbereich: 0 bis 10,0 m.
HINWEIS: Ausführliche Anweisungen zur Einrichtung finden Sie im
Abschnitt „Geräteversatz“ in diesem Kapitel.
►Richtung Geräteversatz  – Richtung von der Maschinenmitte bis
zur Mitte des Geräts bei Blick in Vorwärtsrichtung der Maschine.
►Anzahl Geräteteilbreiten – Festlegung der Anzahl
Geräteteilbereiche.
►Führungsbreite – Erfassung des Abstands zwischen den
Spurführungen. Einstellbereich: 1,0 bis 75,0 m.
►Applikationsbreite [gerades Gerät oder Versatzgerät] – Erfassung
der Gesamtbreite sämtlicher Teilbereiche des Geräts. Jede
Teilbreite kann eine andere Breite haben. Teilbreiten sind in
Vorwärtsrichtung der Maschine von links nach rechts nummeriert.
Der Einstellbereich beträgt für jede Teilbreite 0,0 bis 75,0 m. Die
Gesamtbreite aller Teilbereiche muss mehr als 1,0 m betragen.
►Behandlungsbreite [Streugerät] – Erfassung der Gesamtbreite aller
Teilbereiche des Geräts. Jede Teilbreite kann eine andere Breite
haben. Teilbreiten sind in Vorwärtsrichtung der Maschine von
links nach rechts nummeriert. Der Einstellbereich beträgt für jede
Teilbreite 0,0 bis 75,0 m. Die Gesamtbreite aller Teilbereiche muss
mehr als 1,0 m betragen.
4. Drücken Sie die Pfeiltaste NäCHSTE SEITE , um die Optionen für
den ausgewählten Gerätetyp einzurichten.

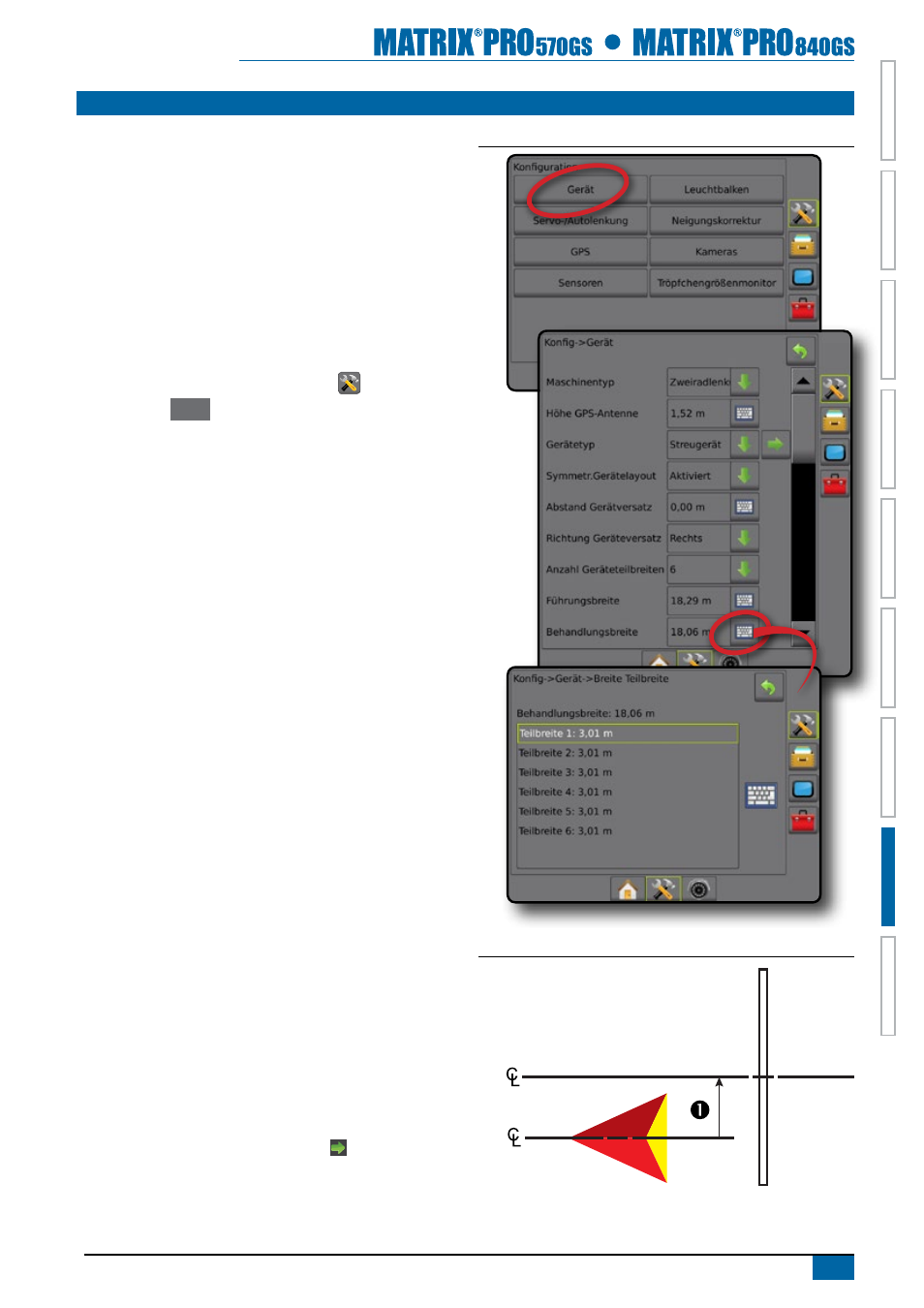

Abbildung 8-13: Gerät – SmartCable oder Modul für Teilbreitenschaltung
Abbildung 8-14: Abstand und Richtung Geräteversatz
