KApitEl 1 - sYstEmüBERsicht
Bei Matrix Pro GS handelt es sich um ein Gerät zur Verwaltung einer Reihe von verbundenen Moduln. Darüber hinaus bietet es die Funktionen GPS-
Kartierung, Spurführung, FieldPilot
®
, BoomPilot
®
sowie Datenerfassung, die mithilfe von CAN-Bus-Technologie über ein einziges Bedienkonsole ausgeführt
werden. Statt mehrerer Bedienkonsolen in der kabine ist nur noch eine einzige erforderlich, die ein robustes System aufweist.
Erhältliche produkt-upgrades
• FieldPilot
®
Automatische lenkung
• UniPilot
®
Servolenkung
• BoomPilot
®
Automatische Teilbreitenschaltung
• Neigungskompensationsmodul
• Video Selector Modul für bis zu 8 kameras
• Externer GPS-Empfänger bzw. Upgrade für die GPS-Antenne
• Verbesserte Datenverwaltung mit Fieldware
®
link
• Drucksensor-Kit für Tröpfchengrößenmonitor
sYstEMKOMPONENtEN
Bedienkonsole matrix pro 570Gs
Matrix Pro 570GS ist für langjährige Anwendung in typischen landwirtschaftlichen Einsätzen konzipiert. Das kompakte Gehäuse mit Gummiabdeckungen
für alle Anschlüsse bietet störungsfreien Betrieb auch unter typisch staubigen Bedingungen. Gelegentliche Wasserspritzer können dem Gerät zwar
nichts anhaben, dennoch ist Matrix Pro 570GS nicht für den Betrieb bei direkter Regeneinwirkung ausgelegt. Daher sollte Matrix Pro GS nicht bei nassen
Wetterverhältnissen eingesetzt werden.

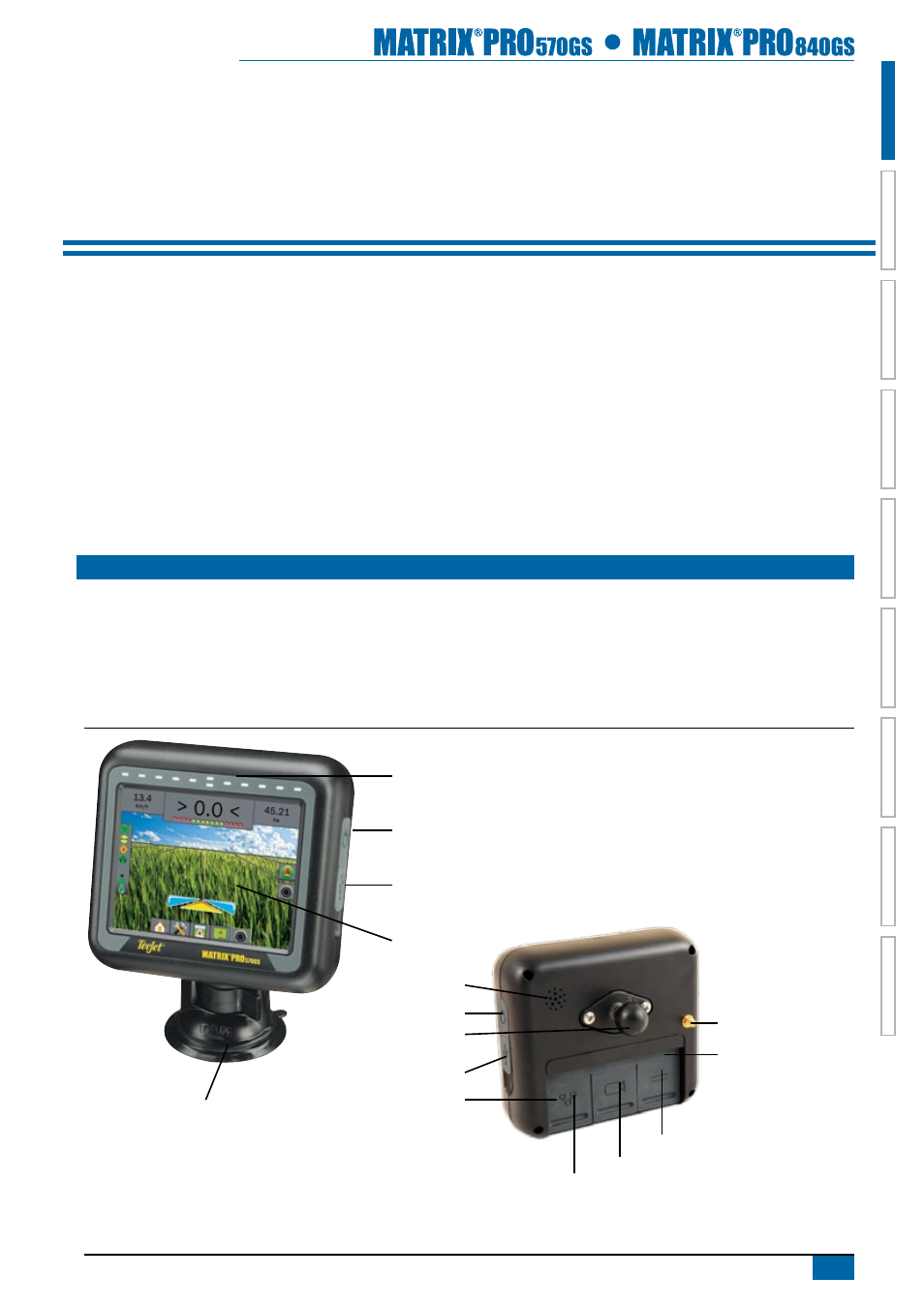

Abbildung 1-1: Matrix Pro 570GS Bedienkonsole, Vorderseite und Rückseite
Taste Ein/Aus
USB-Schnittstelle mit
Gummiabdeckung
Gummiabdeckungen
Anschlussbuchsen
Anschluss GPS-Antenne
Integrierte rAM-Halterung
(Montage erforderlich)
Lautsprecher
Eingelassene
Anschlussbuchsen
Anschluss Geschwindigkeitssignal
Anschluss kamera
Anschluss Stromversorgung
Integrierter leuchtbalken
Taste Ein/Aus
USB-Schnittstelle mit
Gummiabdeckung
Serienmäßige RAM-Halterung
(Montage erforderlich)
Heller Touchscreen
