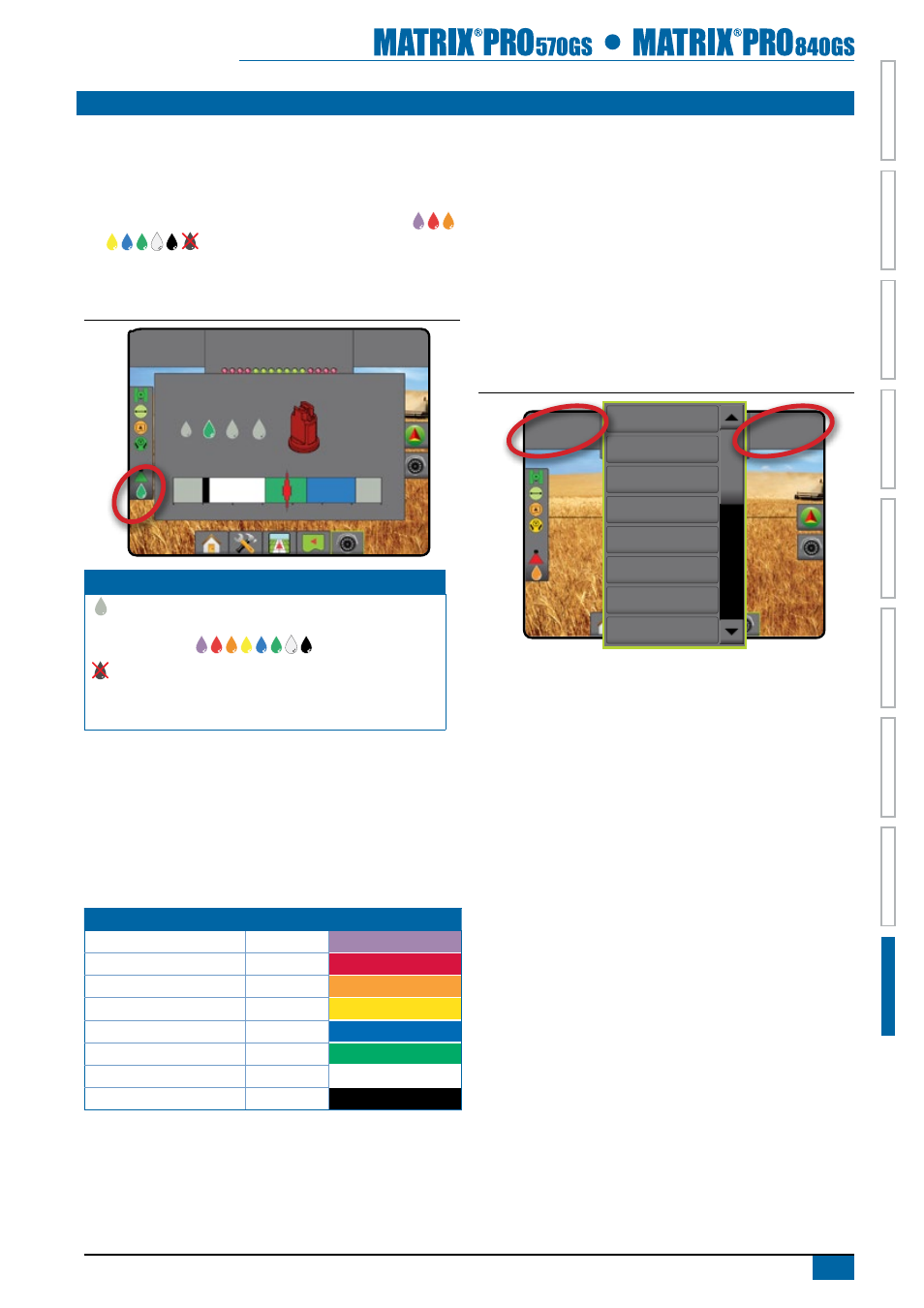

Seite 79: Betrieb des tröpfchengrössenmonitors 73, Markiere a, Betrieb des tröpfchengrössenmonitors, Statusleiste
73
98-05273-DE R4
ST
AR
TSEITE
ÜBERSICHT
EINRICHTUNG
GER
ÄT
VOLLANSICHT
GPS
EINLEITUNG
LEITF
ADEN
TR
ÖPFCHENMONIT
OR
BEtriEB dEs tröPfchENGrössENMONitOrs
Statusleiste
Der Tröpfchen-/Druckstatus umfasst Informationen zum aktuellen Status
der Tröpfchengröße und des Systemdrucks.
1. Drücken Sie auf das Symbol TrÖPFCHEN-/DrUCkSTATUS
.
2. Drücken Sie an einer beliebigen Stelle auf den Bildschirm, um zur
Spurführungsmaske zurückzukehren.
Abbildung 9-8: Tröpfchen-/Druckstatus
VC
3,5
bar
Markiere A
AIXR TeeJet® AIXR11004
sehr Grob
0 1 2 3 4 5 6 7
bar
3,5
bar
tröpfchen-/druckstatus
Farbig = in Betrieb Die Tröpfchenfarbe steht direkt mit der
aktuellen Tröpfchengröße in Zusammenhang. Mögliche
Farboptionen:
Durchgestrichen = deaktiviert
kein Symbol = kein Drucksensor-Schnittstellenkit auf dem
System installiert
Tröpfchengrößentabelle
Beachten Sie bei der Auswahl der Sprühdüse aus einer der acht nach
Tröpfchengröße aufgeteilten Klassifikation, dass eine Düse je nach Druck
unterschiedlichen Tröpfchengröße-Klassifizierungen entsprechen kann.
Eine Düse, die bei geringem Druck mittelgroße Tröpfchen produziert,
erzeugt bei höherem Druck unter Umständen feine Tröpfchen.
Kategorie
symbol
farbcode
Extrem fein
XF
Violett
Sehr fein
VF
rot
Fein
F
orange
Mittel
M
Gelb
Grob
C
Blau
Sehr grob
VC
Grün
Extrem grob
XC
Weiß
Ultragrob
UC
Schwarz
Spurführungsleiste
In der Spurführungsleiste werden Sie über die Auswahl der auswählbaren
Informationen, wie den aktuellen Systemdruck und die aktuelle
Tröpfchengröße, informiert.
1. Drücken Sie auf AUSWäHlBArE INForMATIoNEN.
2. Folgende Optionen stehen zur Auswahl:
►Systemdruck – Der aktuelle Systemdruck.
►Tröpfchengröße – Die Tröpfchengröße der aktuellen Düse.
3. Drücken Sie außerhalb des Auswahlfelds auf den Bildschirm, um zur
Spurführungsmaske zurückzukehren.
Abbildung 9-9: Auswählbare Informationen in der Spurführungsleiste
3,5
bar
VC
Markiere A
Geschwindigkeit
Ges.behandelt.fläche
Zeit
systemdruck
tröpfchengröße
hinführung
Anwendungszeit
spurnummer
