Seite 46: Leitlinien 40, Markiere a
40
www.teejet.com
ST
AR
TSEITE
ÜBERSICHT
EINRICHTUNG
GER
ÄT
VOLLANSICHT
GPS
EINLEITUNG
LEITF
ADEN
TR
ÖPFCHENMONIT
OR
lEitliNiEN
Vorausschau Kurve
zeigt an, wohin das Fahrzeug beim Ansteuern
einer bestimmten richtung fahren wird.
A-B-Leitlinien, Sollkurs-Leitlinien sowie Leitlinien „Letzte Spur“ und
„Nächste Spur“ sind jeweils abhängig vom aktuellen Spurführungsmodus
verfügbar. In der Bedienkonsole lassen sich bis zu 25 festgelegte
Leitlinien pro Auftrag speichern. Mit dem Wechsel zu einem anderen
Spurführungsmodus ändern sich auch die aktuell verfügbaren Leitlinien.
In jedem Spurführungsmodus können mehrere Leitlinien erstellt werden.
Wird in einem einfachen Spurführungsmodus mehr als eine Leitlinie
gespeichert, wird die Funktion „Nächste Leitlinie“ verfügbar. Wenn Sie auf
„Nächste Leitlinie“
drücken, wird das Fahrzeug zur nächsten
in der Bedienkonsole gespeicherten Leitlinie gesteuert.
Über Fieldware Link oder die Option Daten->Auftragsdaten->Verwalten
kann der Anwender Aufträge duplizieren und bearbeiten, um die bereits
erstellten Grenz- und leitlinien bei anderen Behandlungen auf demselben
Feld wiederzuverwenden.
leitlinie „Vorausschau Kurve“
Die Leitlinie „Vorausschau Kurve“ bietet eine Darstellung der
voraussichtlichen Strecke aufgrund der aktuellen Lenkrichtung,
wobei als Spurführung ein „Zeiger“ verwendet wird. Die Option
„Vorausschau Kurve“ ist in sämtlichen Spurführungsmodi verfügbar.
So aktivieren Sie die Leitlinie „Vorausschau Kurve“:
1. Drücken Sie auf die registerkarte NAVIGATIoNS- UND
SPUrFÜHrUNGSoPTIoNEN
, um die Navigationsoptionen
anzuzeigen.
2. Drücken Sie auf das Symbol VorAUSSCHAU kUrVE
Der Zeiger wird auf dem Navigationsbildschirm angezeigt.

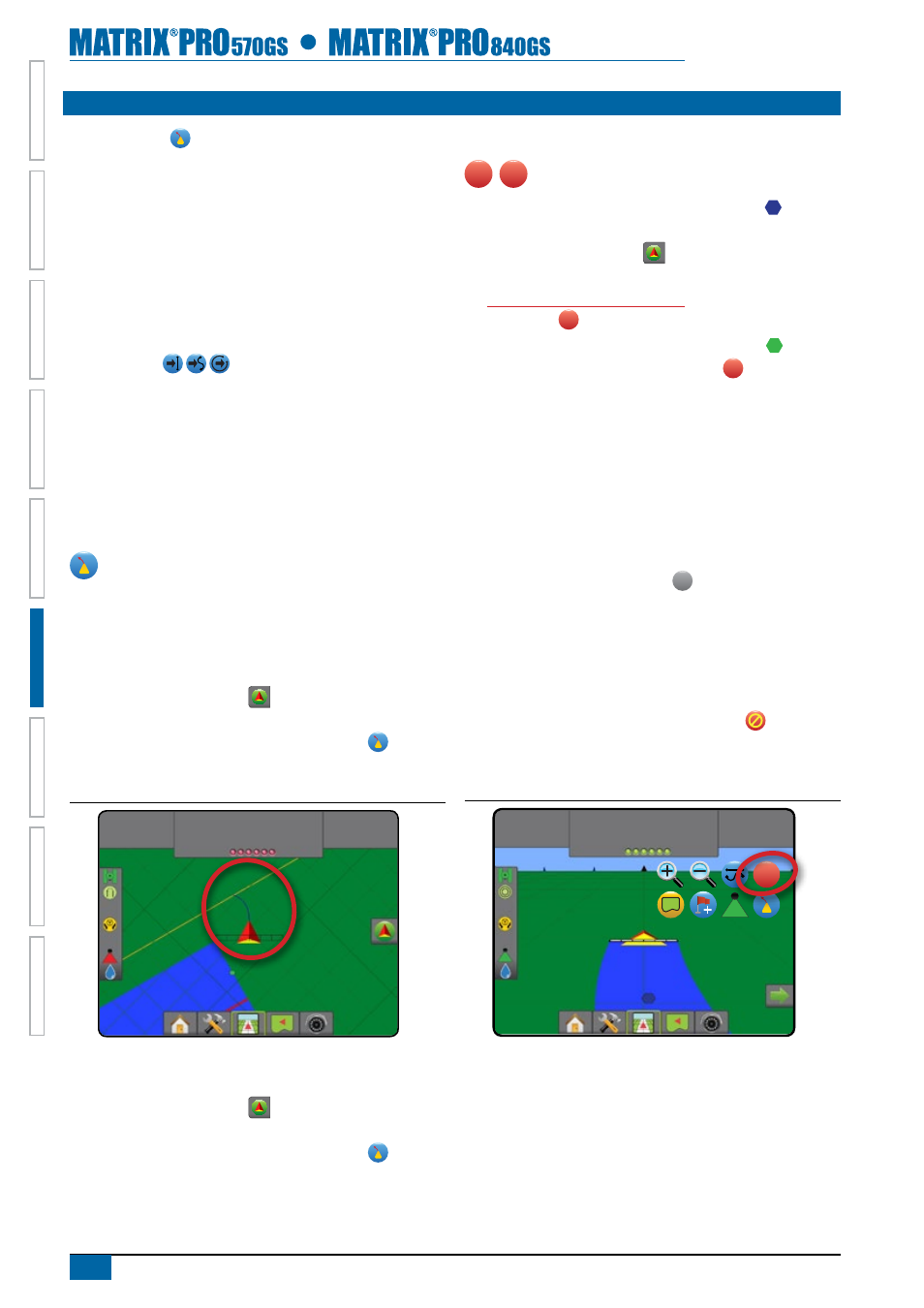

Abbildung 6-18: Vorausschau Kurve
-13
7,2
km/h
Markiere A
So entfernen Sie die Leitlinie „Vorausschau Kurve“:
1. Drücken Sie auf die registerkarte NAVIGATIoNS- UND
SPUrFÜHrUNGSoPTIoNEN
, um die Navigationsoptionen
anzuzeigen.
2. Drücken Sie auf das Symbol VorAUSSCHAU kUrVE
punkte A und B markieren
A B
Um eine A-B-leitlinie anzulegen:
1. Bringen Sie das Fahrzeug in die gewünschte Position A .
2. Drücken Sie auf die registerkarte NAVIGATIoNS- UND
SPUrFÜHrUNGSoPTIoNEN
, um die Navigationsoptionen
anzuzeigen.
3.
Drücken Sie bei fahrendem Fahrzeug
auf das Symbol für
MArkIErE A
A
.
4. Bringen Sie das Fahrzeug in die gewünschte Position B .
5. Drücken Sie auf das Symbol für MArkIErE B
B
, um die A-B-linie
festzulegen.
6. „Diese referenzlinie benennen?“
Drücken Sie:
►Ja – um eine Benennung einzugeben und die Leitlinie in der
Bedienkonsole zu speichern
►Nein – um eine automatische Benennung zu generieren und die
Leitlinie in der Bedienkonsole zu speichern.
Das Gerät beginnt nun mit der Anzeige von Navigationsdaten.
HINWEIS: Das Symbol für MARKIERE B
B
ist so lange ausgegraut,
bis eine Mindeststrecke abgefahren wurde (3,0 Meter bei
der geraden oder der Kurvenspurführung, 50,0 Meter bei der
Kreisspurführung).
HINWEIS: Um die Kreisspurführung zu starten, muss nicht der gesamte
Kreisumfang abgefahren werden.
Drücken Sie auf das Symbol MArkIErUNG lÖSCHEN
, um die
Markierung A zu löschen und zur vorherigen A-B-Leitlinie zurückzukehren
(sofern vorhanden).
Abbildung 6-19: Punkt A markieren
13:12
7,2
km/h
Markiere A
A
