EiNfAchE tEilBrEitENEiNrichtUNG
Die einfache Teilbreiteneinrichtung kommt zum Einsatz, wenn das System nicht
mit einem SmartCable oder Modul für Teilbreitenschaltung (SDM) ausgestattet
ist. Die Gestänge- oder Lieferfläche wird als eine Teilbreite betrachtet.
HINWEIS: Bei Ausstattung mit SmartCable bzw. einem Modul für
Teilbreitenschaltung (SDM) finden Sie die entsprechenden
Informationen zur Einrichtung unter „Einrichtung des
SmartCables oder des Moduls für Teilbreitenschaltung“.
1. Drücken Sie die randtaste koNFIGUrATIoN
.
2. Drücken Sie
Gerät
.
3. Wählen Sie aus folgenden Optionen:
►Maschinentyp – Auswahl des Maschinentyps, der Ihrer Maschine
am ehesten entspricht.
►Höhe GPS-Antenne– Messung der Antennenhöhe vom Boden.
Einstellbereich: 0,0 bis 10,0 m.
►Gerätetyp – Die Einteilung der Teilbreiten für die Stellen, die mit dem
Produkt behandelt wurden.
►Abstand Geräteversatz
– Der Abstand von der Maschinenmitte
zur Mitte des Geräts. Einstellbereich: 0 bis 10,0 m.
HINWEIS: Ausführliche Anweisungen zur Einrichtung finden Sie im
Abschnitt „Geräteversatz“ in diesem Kapitel.
►Richtung Geräteversatz
– Richtung von der Maschinenmitte bis
zur Mitte des Geräts bei Blick in Vorwärtsrichtung der Maschine
►Führungsbreite – Erfassung des Abstands zwischen den
Spurführungen. Einstellbereich: 1,0 bis 75,0 m.
►Applikationsbreite [gerades Gerät] – Erfassung der Gesamtbreite
des Geräts.
►Behandlungsbreite [Streugerät] – Erfassung der Gesamtbreite
des Geräts.
►Alarm behandelt – Festlegung eines Alarmsignals beim Einfahren in
bzw. Ausfahren aus einer behandelten Fläche
►Alarm BehandAusfZeit – An dieser Stelle können Sie angeben, wie
lange vor dem Ausfahren aus einer behandelten Fläche der Alarm
ausgelöst wird, insofern er aktiviert ist. Einstellbereich: 0 bis 10 s.
►Alarm BehandEinfZeit – An dieser Stelle können Sie angeben,
wie lange vor dem Einfahren in eine behandelte Fläche der Alarm
ausgelöst wird, insofern er aktiviert ist. Einstellbereich: 0 bis 10 s.
4. Drücken Sie die Pfeiltaste NäCHSTE SEITE , um die Optionen für
den ausgewählten Gerätetyp einzurichten.

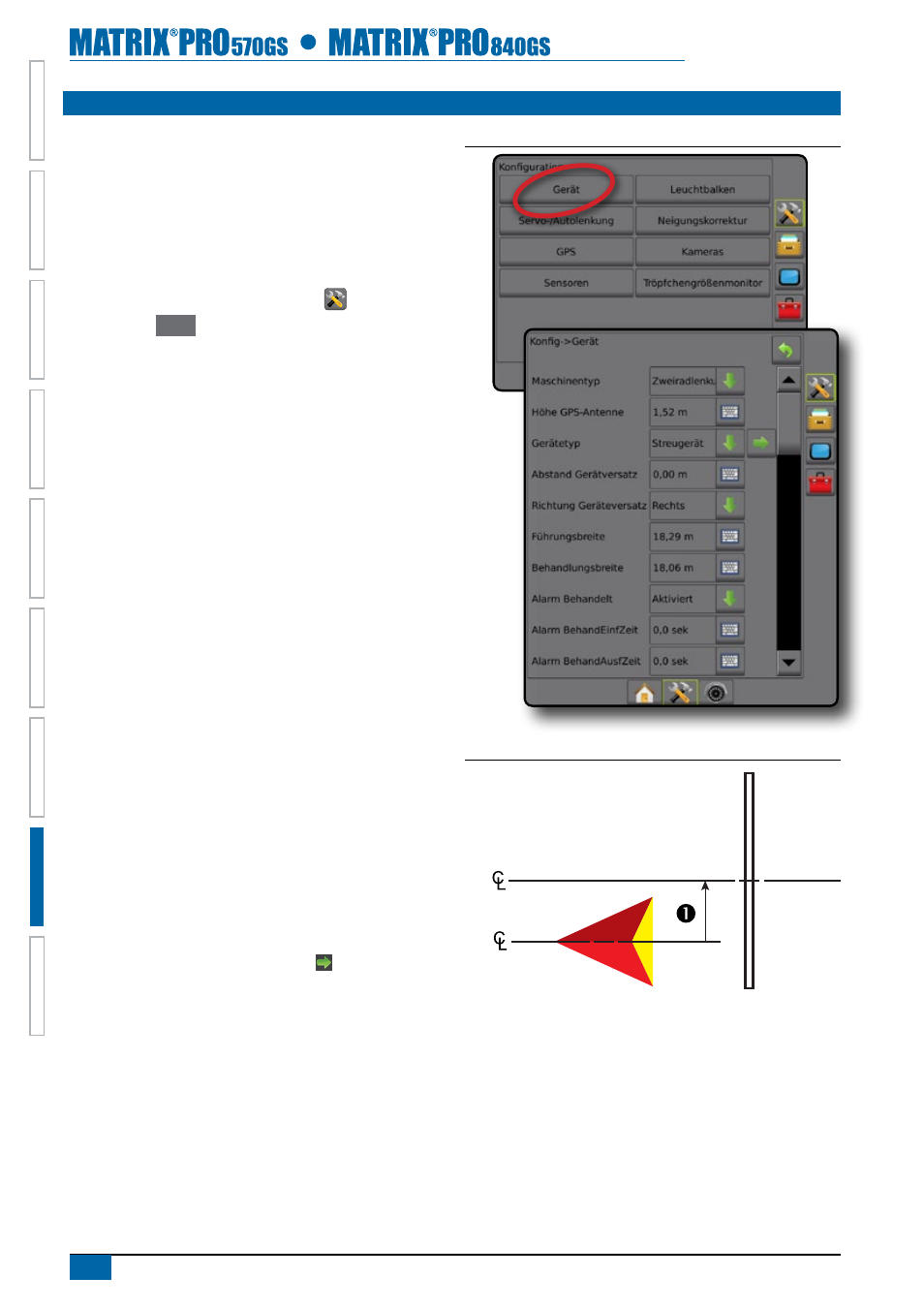

Abbildung 8-8: Gerät – einfache Teilbreite
Abbildung 8-9: Abstand und Richtung Geräteversatz
