Bedienkonsole matrix pro 840 Gs
Matrix Pro 840GS ist für langjährige Anwendung in typischen landwirtschaftlichen Einsätzen konzipiert. Das kompakte Gehäuse mit Gummiabdeckungen
für alle Anschlüsse bietet störungsfreien Betrieb auch unter typisch staubigen Bedingungen. Gelegentliche Wasserspritzer können dem Gerät zwar
nichts anhaben, dennoch ist Matrix Pro 840GS nicht für den Betrieb bei direkter Regeneinwirkung ausgelegt. Daher sollte Matrix Pro GS nicht bei nassen
Wetterverhältnissen eingesetzt werden.

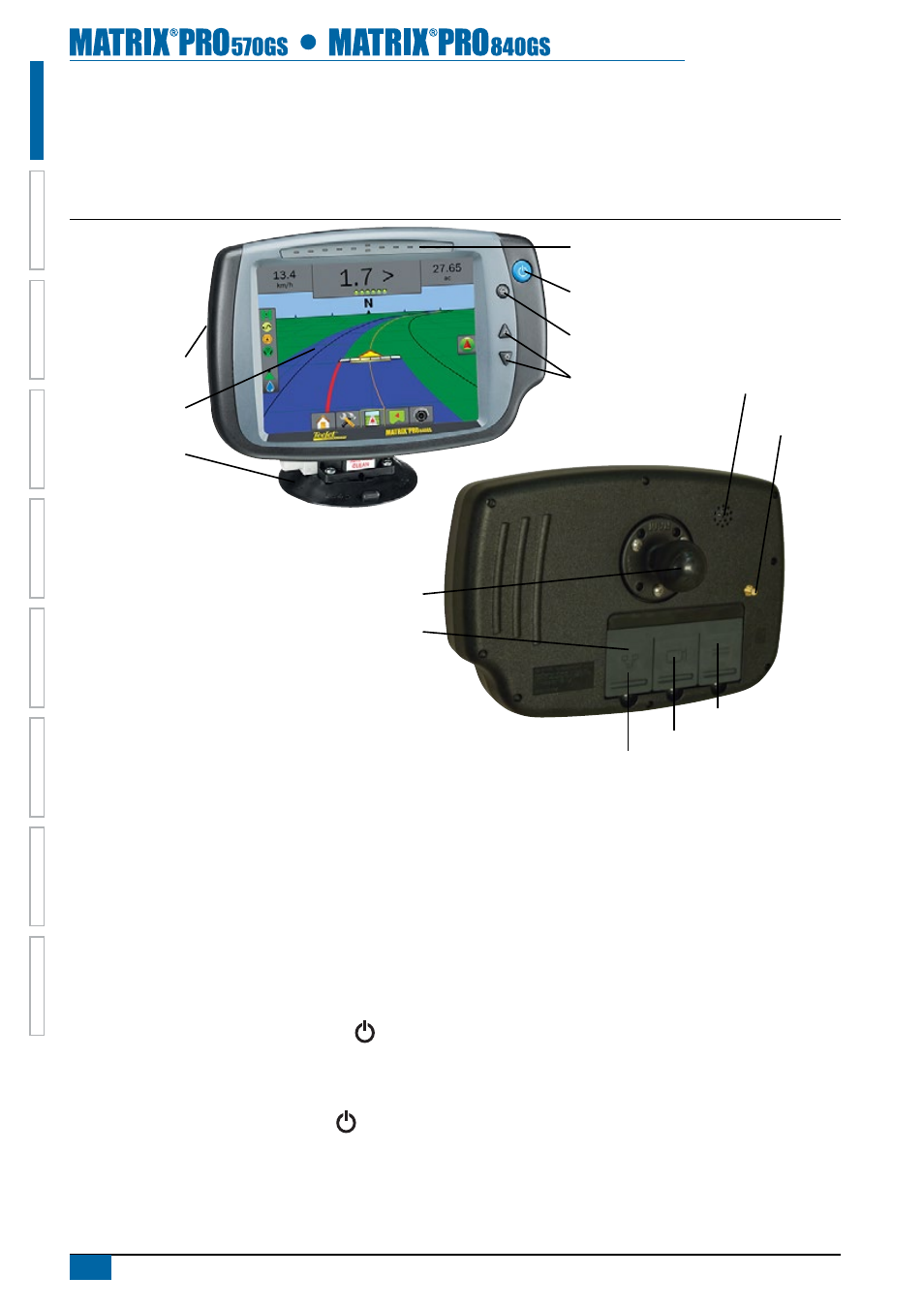

Abbildung 1-2: Matrix Pro 840GS Bedienkonsole, Vorderseite und Rückseite
Integrierter
leuchtbalken
Taste Ein/Aus
USB-Schnittstelle
mit Gummiabdeckung
Serienmäßige RAM-
Halterung
(Montage erforderlich)
Heller Touchscreen
Taste Start
Tasten zum Ein-/
auszoomen
Gummiabdeckungen
Anschlussbuchsen
Anschluss GPS-Antenne
Integrierte rAM-Halterung
(Montage erforderlich)
Lautsprecher
Anschluss Geschwindigkeitssignal
Anschluss kamera
Anschluss Stromversorgung
RealView®-Kamera
Mithilfe einer RealView Kamera von TeeJet Technologies lassen sich auf dem Matrix Pro GS Bildschirm Realbilder darstellen. Die Kamera kann so montiert
werden, dass sie nach vorn weist und so RealView auf den Matrix Monitor sendet. Sie kann aber auch so montiert werden, dass sie einen bestimmten
Gerätebereich einsieht. Die Kamera ist mit einer variabel einstellbaren RAM Halterung und Sonnenblende ausgestattet. Sie arbeitet mit Infrarottechnik und
bietet daher auch bei Dunkelheit eine gute Bildqualität.
Zusätzliche Angaben
Alle Änderungen werden automatisch gespeichert.
Bei Anschluss weiterer Bedienkonsole an das Matrix Pro GS-System, bzw.
bei Änderungen muss das Gerät aus- und erneut eingeschaltet werden.
Gerät einschalten
Schalten Sie das Bedienkonsole über die Taste EIN/AUS ein.
Nach dem Einschalten beginnt Matrix Pro GS mit der Startroutine.
Gerät ausschalten
Zum Ausschalten des Geräts wird die Taste EIN/AUS kurz gedrückt,
bis der Abschaltvorgang auf dem Bildschirm bestätigt wird.
ACHTUNG: Nach dem Abschalten 30 Sekunden vor dem erneuten
Einschalten des Bedienkonsole warten.
Systemstart
Für den Systemstart benötigt das Bedienkonsole etwa 40 Sekunden.
Während dieser Dauer werden diverse Bildschirme angezeigt. Die LEDs
leuchten dabei auf und erlöschen wieder. Gleichzeitig ändert sich laufend
die lCD-Helligkeit der Anzeige. Nach Beendigung des Systemstarts
erscheint der Startbildschirm.
Empfohlene Antenneninstallation
Die GPS-Antenne muss so weit vorn wie möglich auf der Kabine montiert
werden, noch dazu auf einer Metalloberfläche, die eine Mindestfläche von
10 mal 10 cm aufweist.
