In der folgenden Übersicht sind die häufigsten Konfigurationsmöglichkeiten für Matrix Pro GS dargestellt. Bei der Konfiguration gibt es jedoch große
Unterschiede, sodass die Übersicht nur zur orientierung dienen kann.

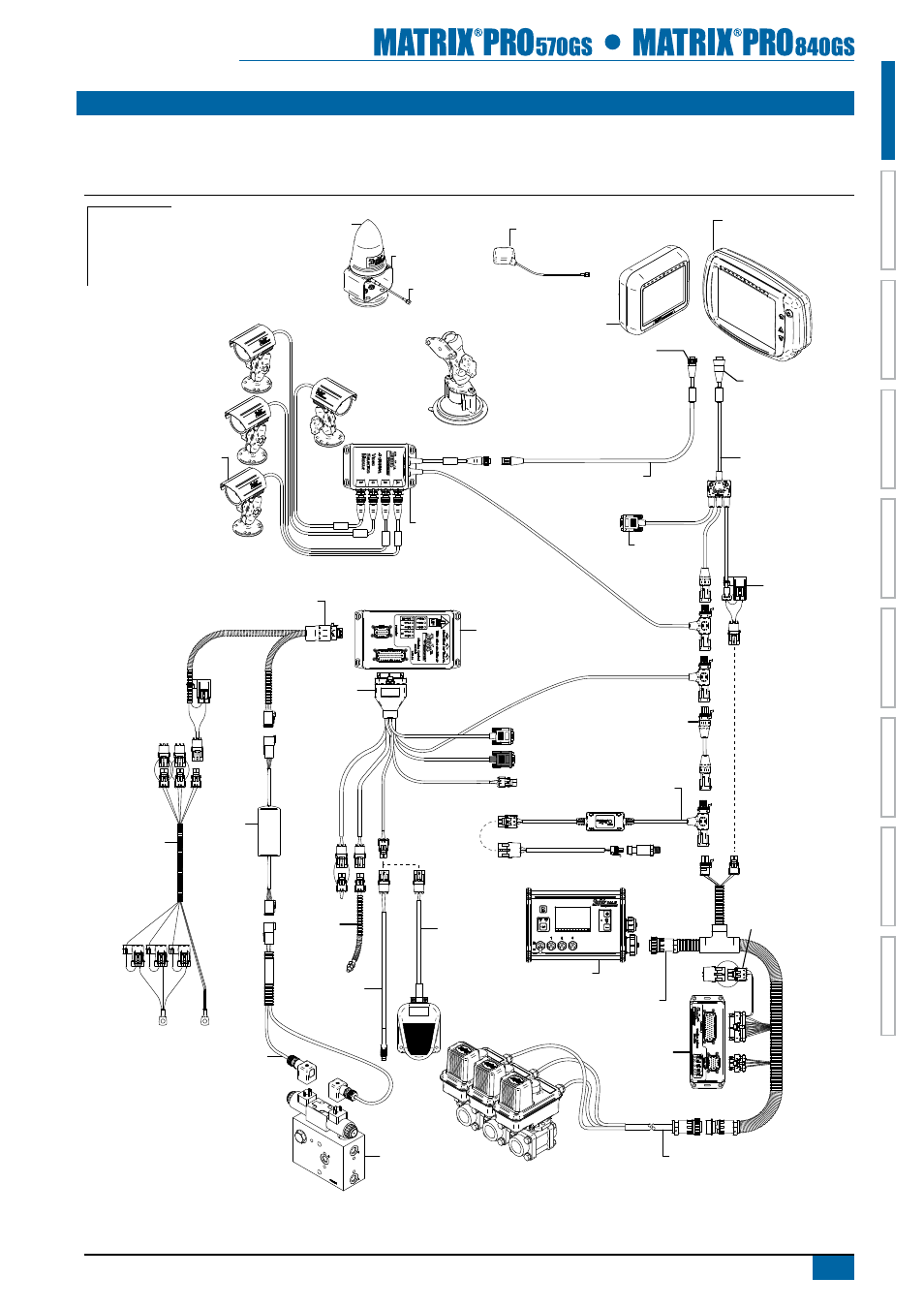

Abbildung 1-3: Matrix Pro GS mit VSM und mehreren RealView-Kameras,
FieldPilot und BoomPilot
45-05626
Power/CAN/
Daten-Kabel
(in den FieldPilot- ,
UniPilot- und
BoomPilot -Kits
enthalten)
Sicherung 10A
8 Polig
zu RS-232
Modul SDM
Automatische
Teilbreiten-
schaltung
(15 Teilbreiten)
Kabelbaum BoomPilot
Teilenummer abhängig
vom Steuerungscomputer
Kabelbaum
Ventilblock
Spritzcomputer
Schalter für
Statusveränderung
bearbeitet/
unbearbeitet
auf dem Bildschirm
Ventil
45-05381
Batterie
3.66 m mit
Sicherungen
15 A
78-08075
Modul SCM
Automatische
Lenkung
45-07703
SCM Stromversorgung Eingang/Ausgang
45-10103
Kabelbaum
Lenkung (A+B)
78-08072
Spannungs-
regler
45-07708
Kabelbaum SCM
32-04020
Fußschalter,
optional
32-04040
Schalter
Ein/Aus
91-07011
Kit Lenkrad-
schaltung
45-08117
CAN Verlängerungskabel 6m
Lenkventil
16-00022
RealView Kamera
Video Selector
Modul
78-08067: 4 Kanäle
78-08068: 8 Kanäle
90-04005: 3 m
90-04006: 10 m
Tröpfchengrößenmonitor (DMS -
Droplet Size Monitor) - Druckanschlußstelle
45-05786: 6m
45-05787: 9m
Antennenkabel
78-50187
RXA-30
GPS Antenne 65-05226
RXA-30 Antenne
mit Magnet
45-05617: 6m
45-05618: 18m
Verlängerung Kamerakabel
5 Polig
Matrix Pro 570GS
75-30082
75-30083 mit GLONASS
Matrix Pro 840GS
75-30084
75-30090 mit GLONASS
GPS Antenne
78-50155
78-50190 mit GLONASS
RAM Montagesatz mit Saughalterung
90-02349 (Matrix 570)
90-02700 (Matrix 840)
Matrix
Servo-/Autolenkung
BoomPilot
Optionales Zubehör
