Produktübersicht
Embedded PC 9

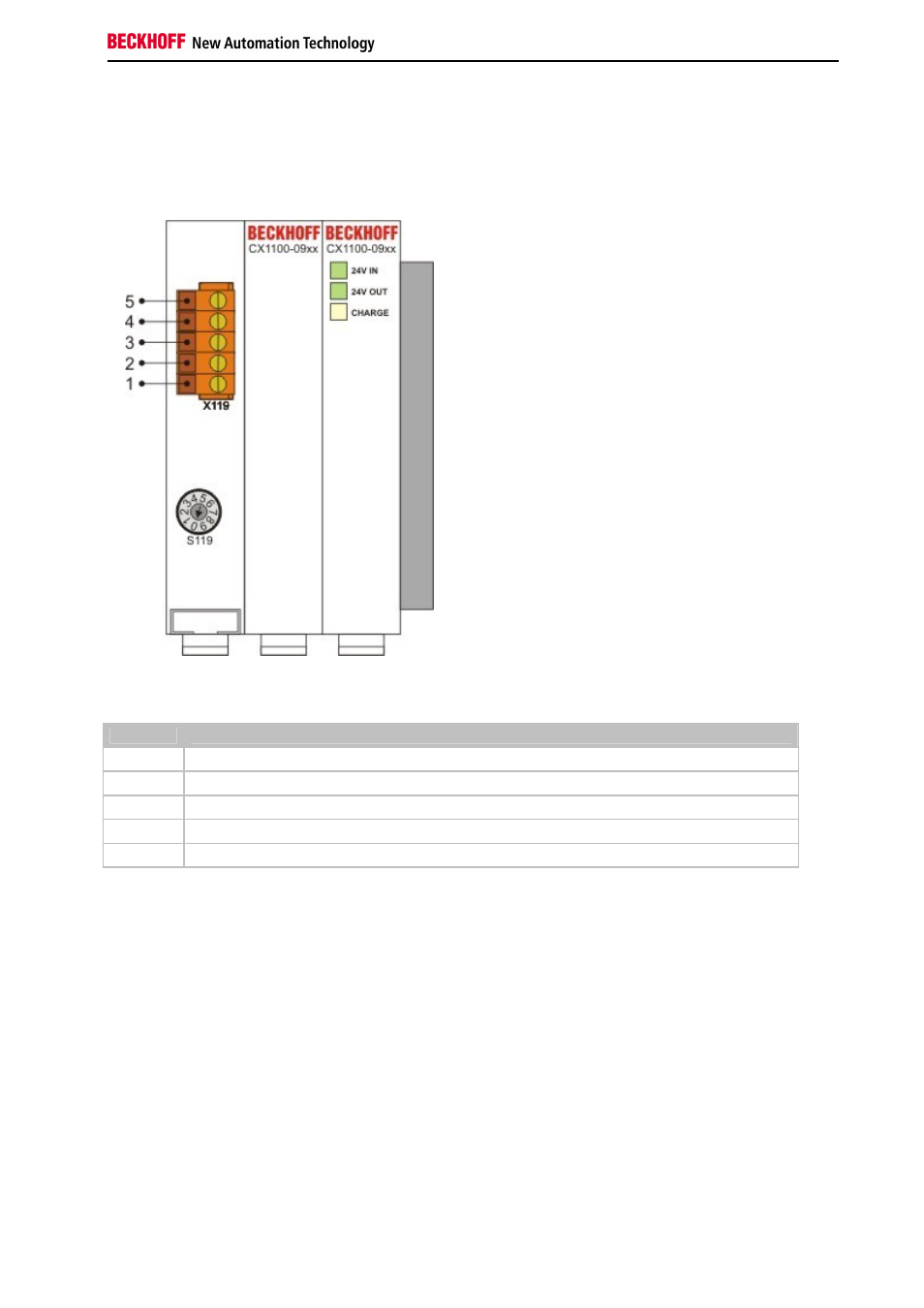

Anschlüsse CX1100-09xx
Die USV besitzt keine E/A-Schnittstelle, die Stromversorgung erfolgt daher über den 5-poligen "Open Pluggable
Connector". Das Netzteil versorgt über den PC104-Bus alle weiteren Systemkomponenten mit einer Spannung von
24 V DC ( -15 %/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500 V
eff
.
Pinbelegung "Open Pluggable Connector":
Pin Belegung
5 0 V DC OUT ( USV-Ausgangsspannung)
4 24 V DC OUT ( USV-Ausgangsspannung)
3 PWR FAIL (digitaler Ausgang)
2 0 V DC IN (Einspeisung)
1 24 V DC IN (Einspeisung)
