Inbetriebnahme
Embedded PC 23

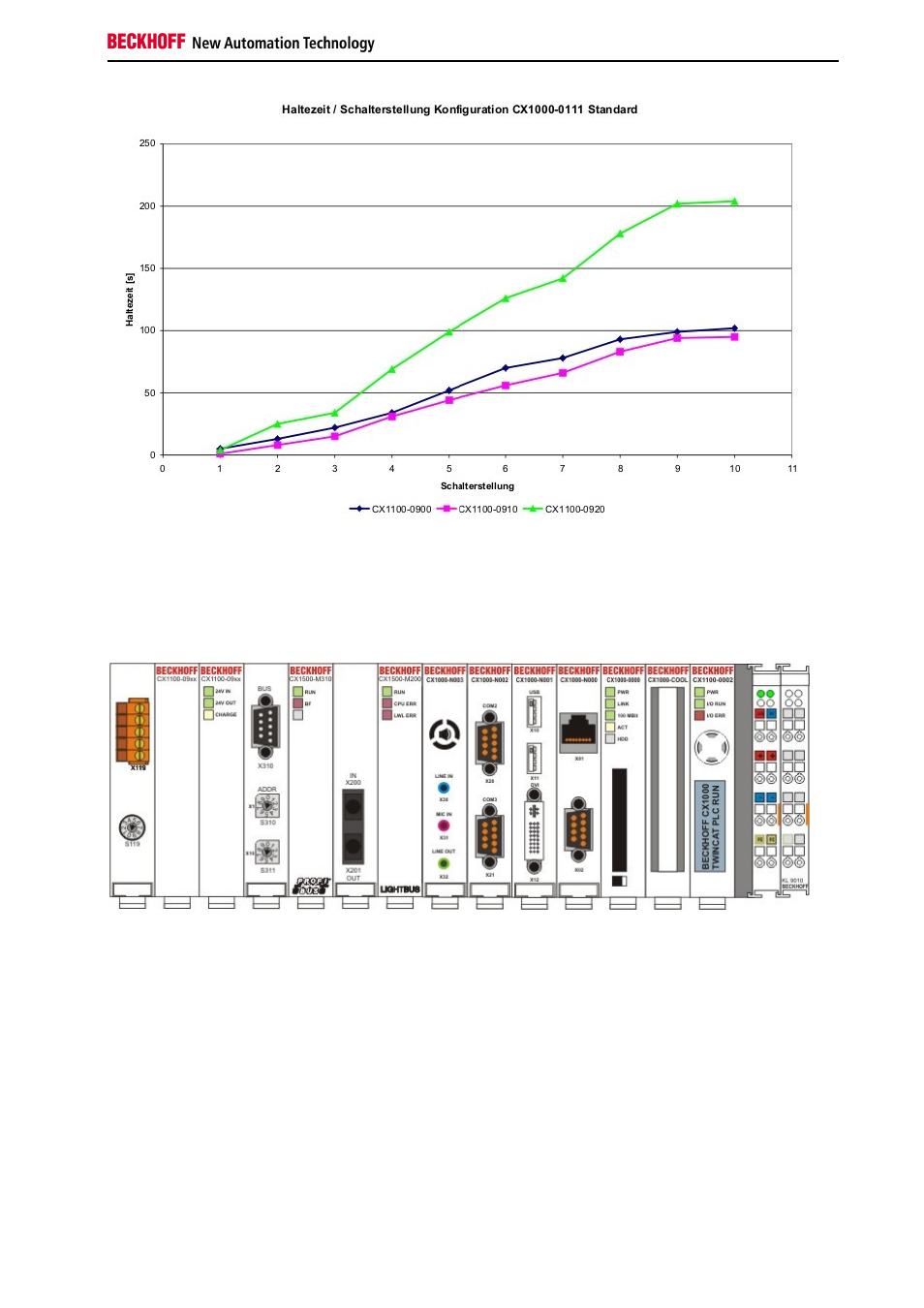

Die zweite Testkonfiguration ist ein CX1000-System (CX1000-0122) mit den Modulen N001 (2x USB, DIV), N002 (2x
RS232), N003 (Audio), M200 (IP-Link-Master) und M319 (Profibus-Master). An die USB-Ports sind als Last eine
Tastatur mit Maus und USB-Hub sowie ein Massenspeichermedium angeschlossen. Der Systemaufbau wird im
folgenden Bild dargestellt.
Der Light-Bus ist mit einem LWL-Kabel geschlossen. Am Profibus-Master ist ein BK3100 als Slave angeschlossen.
Die Haltezeiten sind über die Schalterstellungen am USV-Modul variiert.
