Produktübersicht
Embedded PC 11
Anschluss des Power-Fail-Signals
Die USV-Module können auch zur Versorgung von anderen Bus-Kopplern eingesetzt werden. Dazu wird die
Stromversorgung für den Bus-Koppler / Controller entsprechend mit der USV verbunden. Der Strom für die Bus-
Klemmen muss je nach Last separat geführt werden. Der Power-Fail-Ausgang der USV wird mit einem digitalen

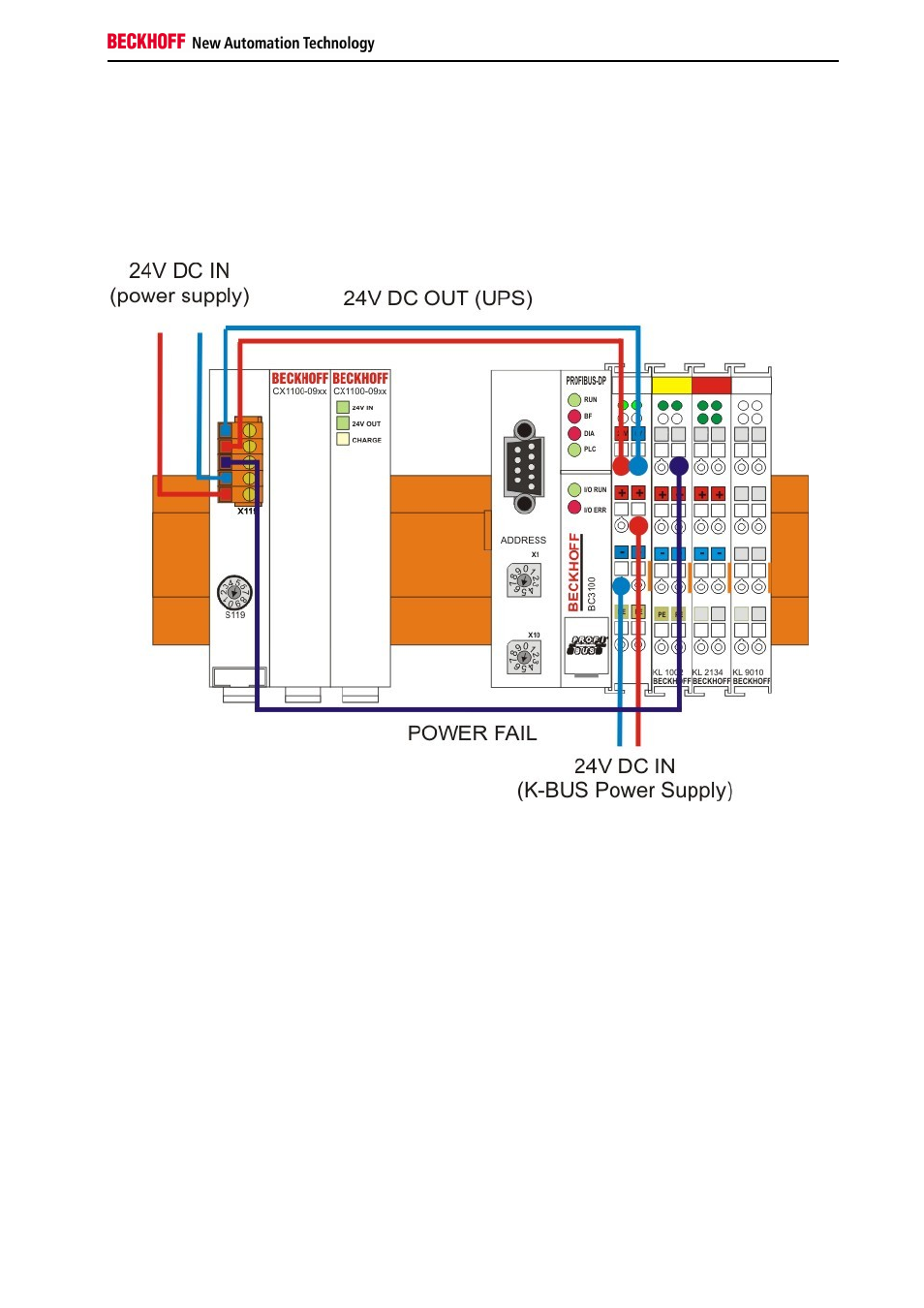

Eingang auf dem Klemmbus verbunden. (siehe Abbildung).
Fällt die Versorgung aus, so signalisiert die USV über die Power-Fail-Leitung den Ausfall. Ein SPS-Programm kann
dann über den K-Bus das Signal auslesen und entsprechend reagieren. Die Steuerung der USV erfolgt in diesem
Fall nur über den Drehschalter an der Frontseite.
