Fehlerbehandlung und Diagnose
38 Embedded PC
6. Fehlerbehandlung und Diagnose

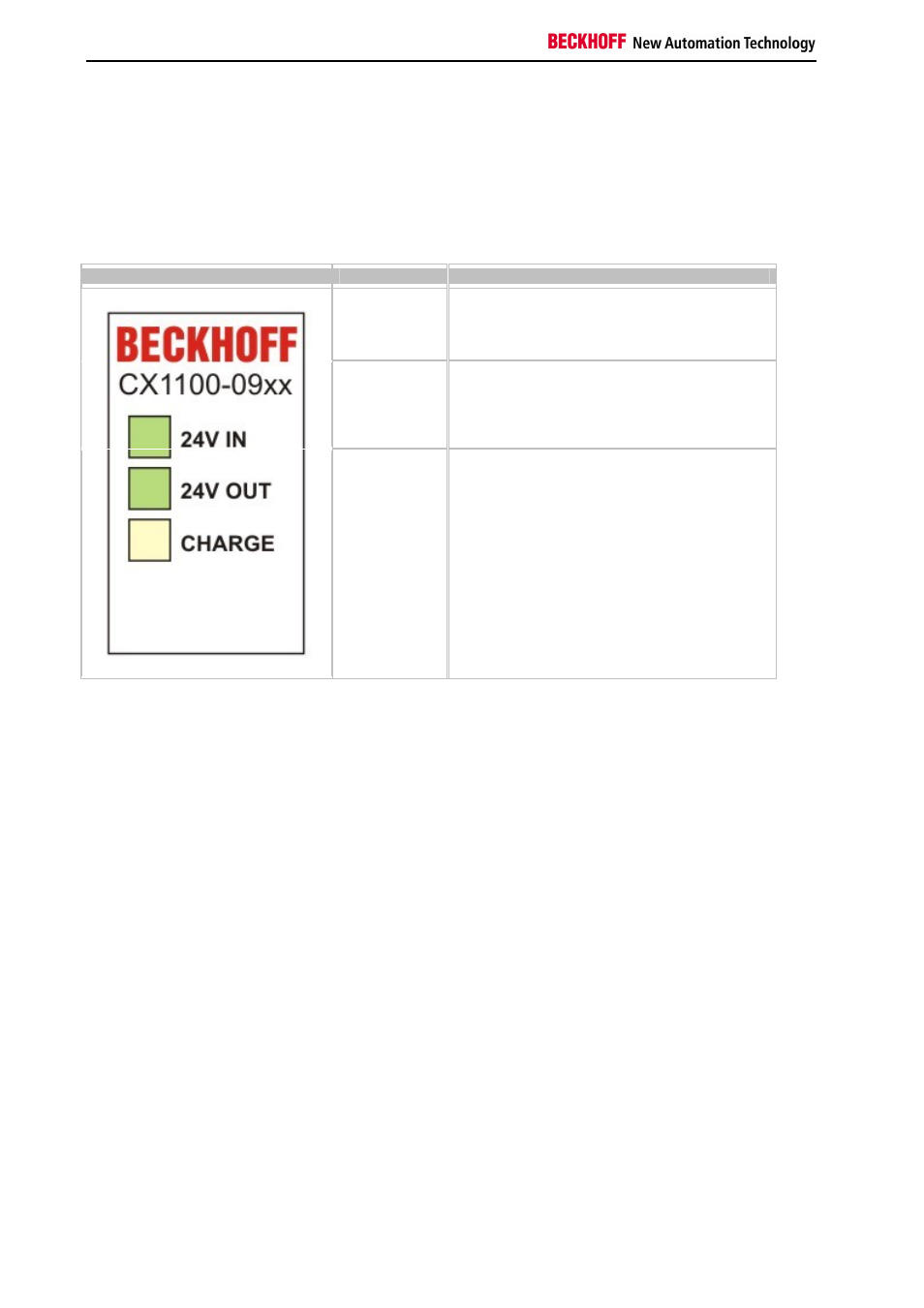

LEDs CX1100-09xx
Die USV - Module stellen ihren Betriebszustand über eine LED-Anzeige auf der Frontseite der Baugruppe dar. Die
folgende Tabelle listet die möglichen Leuchtkombinationen auf und erläutert ihre Bedeutung.
Anzeige LED Bedeutung
24 V IN Spannungsversorgung
Die LED leuchtet grün bei Anliegen der
Eingangsspannung ( >21,5 V) , andernfalls
leuchtet sie rot.
24 V OUT Spannungsversorgung
Die LED leuchtet grün bei korrekter
Ausgangsspannung ( >21,5 V), andernfalls
leuchtet sie rot.
Die LED blinkt bei Kurzschluss rot.
CHARGE
(Ladestatus) - laden: gelb
- geladen: grün
- entladen: rot
