Einbau und Verdrahtung
Embedded PC 17

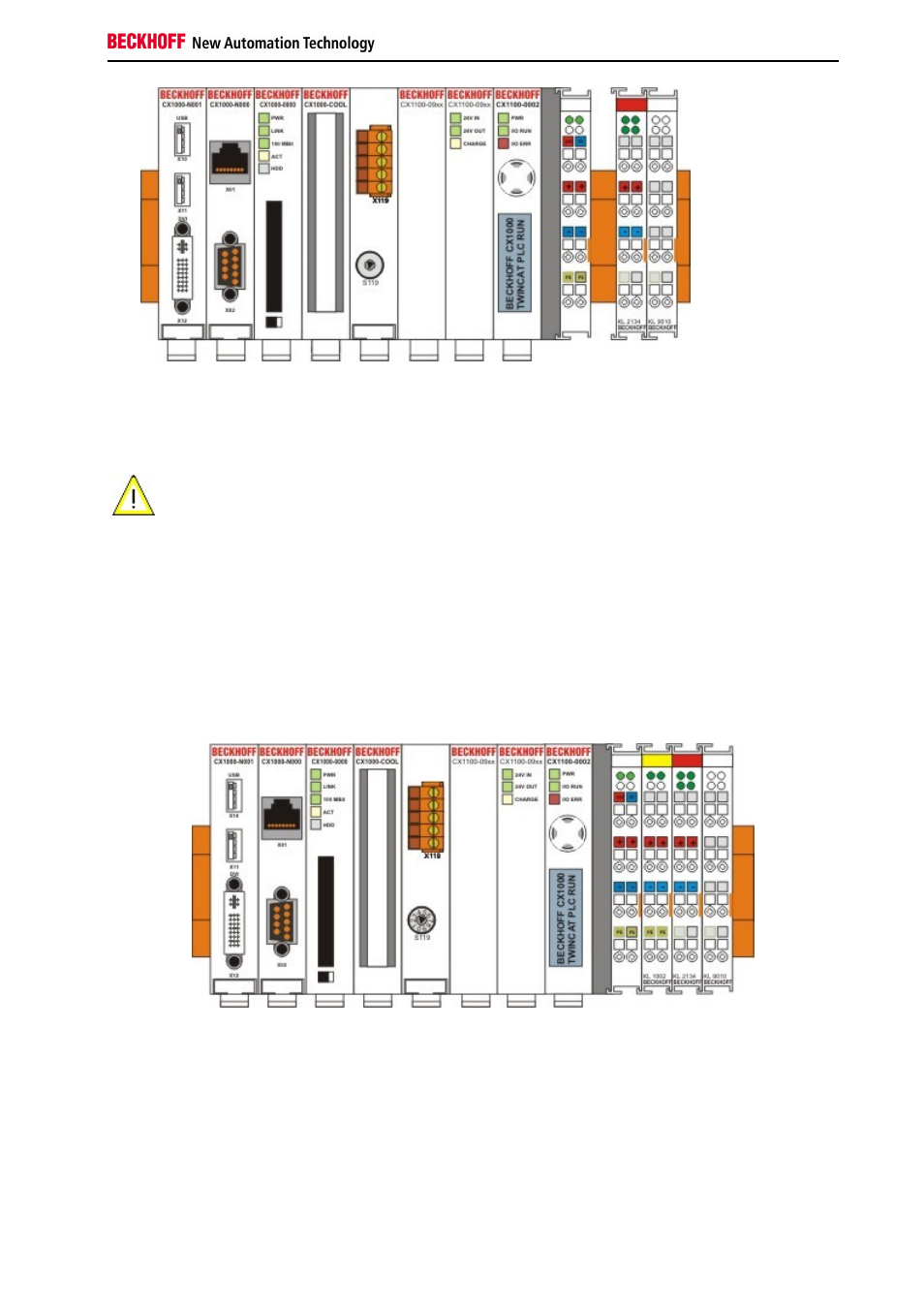

Anschließend wird der CX10x0-Block mit Hilfe der Verrieglungslaschen wieder auf der Hutschiene fixiert. Dabei sollte
ein leisen Klicken zu vernehmen sein.
Keine Gewalt oder zu großen Druck auf
die Baugruppe ausüben!
Die Gehäuse nur an unempfindlichen Stellen (Gehäusekanten) drücken. Auf keinen Fall Druck auf das Display, die
Taster oder bewegliche Teile am CX10x0-System ausüben.
2.3 Verbinden des Systems mit dem Klemmbus
Nun muss das System wieder mit dem Klemmbus verbunden werden. Dazu wird einfach die entnommene Klemme
wieder in den Freiraum eingesteckt und damit der Klemmbus wieder geschlossen.
Als Letztes muss noch die Verkabelung wieder hergestellt werden. Dazu wird die erste Klemme wie zuvor verkabelt.
Die Stromversorgung wird allerdings über die USV verkabelt. Details hierzu in im Kapitel Anschlüsse genau
beschrieben.
