Inbetriebnahme
22 Embedded PC

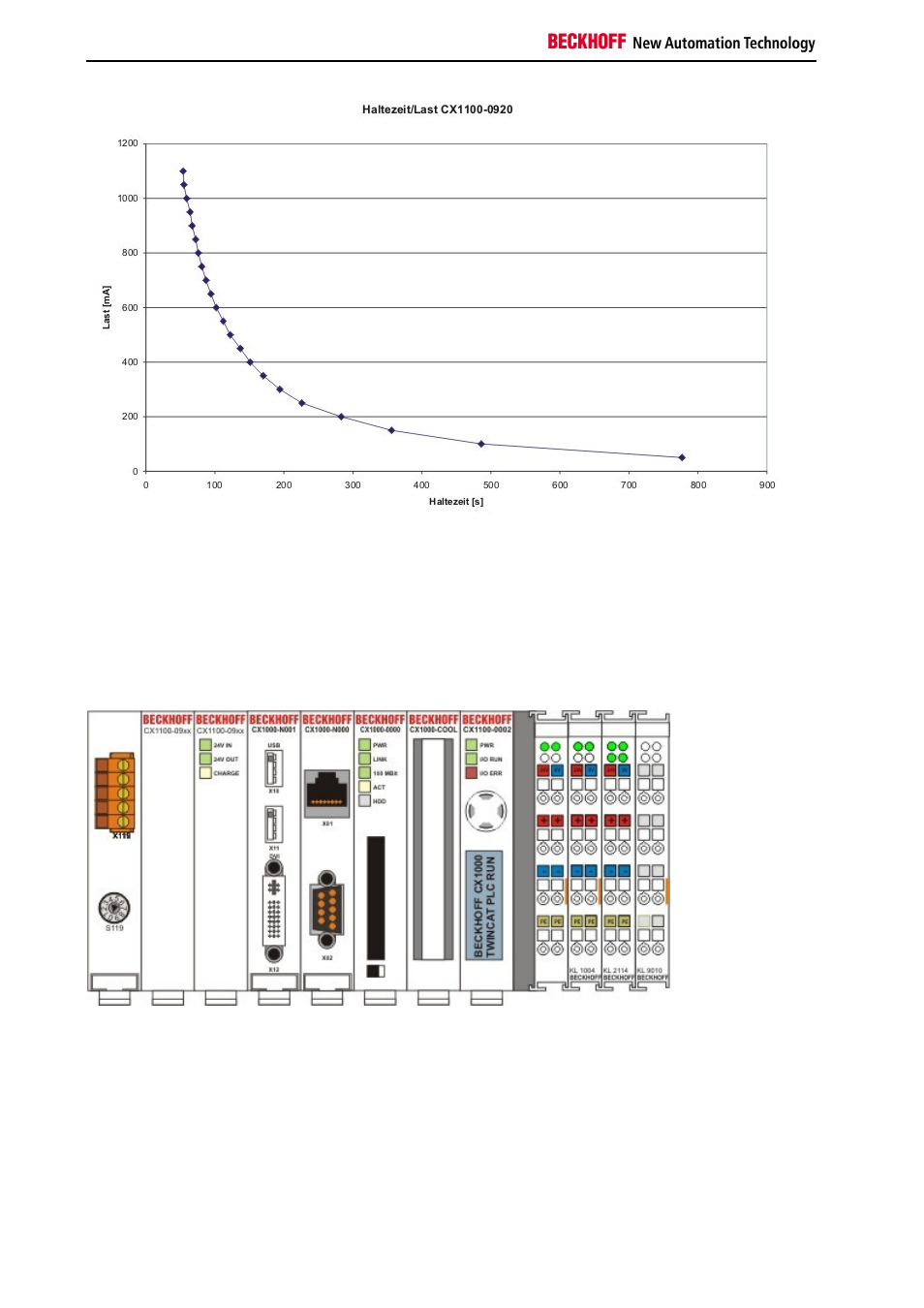

Messungen mit Beispielkonfigurationen
Um ein Beispiel für eine reale Last zu untersuchen wurden einige Testkonfigurationen zusammengestellt und die
Haltezeit in Abhängigkeit von der Schalterstellung gemessen. Die erste Testkonfiguration ist ein CX1000-System
(CX1000-0111) in typischem Ausbau. Es ist nur das Schnittstellenmodul N001 zusätzlich zum Grundmodul
angeschlossen. Am K-Bus, der über die USV ebenfalls mit Storm versorgt wird sind eine digitale Eingangs- und eine
digitale Ausgangsklemme angeschlossen. Der Systemaufbau sieht wie folgt aus:
Die ermittelten Haltezeit haben folgendes Aussehen:
