Inbetriebnahme
30 Embedded PC
Einstellungen im System Manager
Die USV Baugruppe CX1100-0900 wird als „Box“ unterhalb der Baugruppe CX1100 angefügt . Eine detaillierte
Erläuterung zum Anfügen von Hardware finden Sie in der TwinCAT System Manager Dokumentation.
Beim automatischen Scannen nach Boxen im Config-Mode von TwinCAT wird die die USV automatisch angefügt.

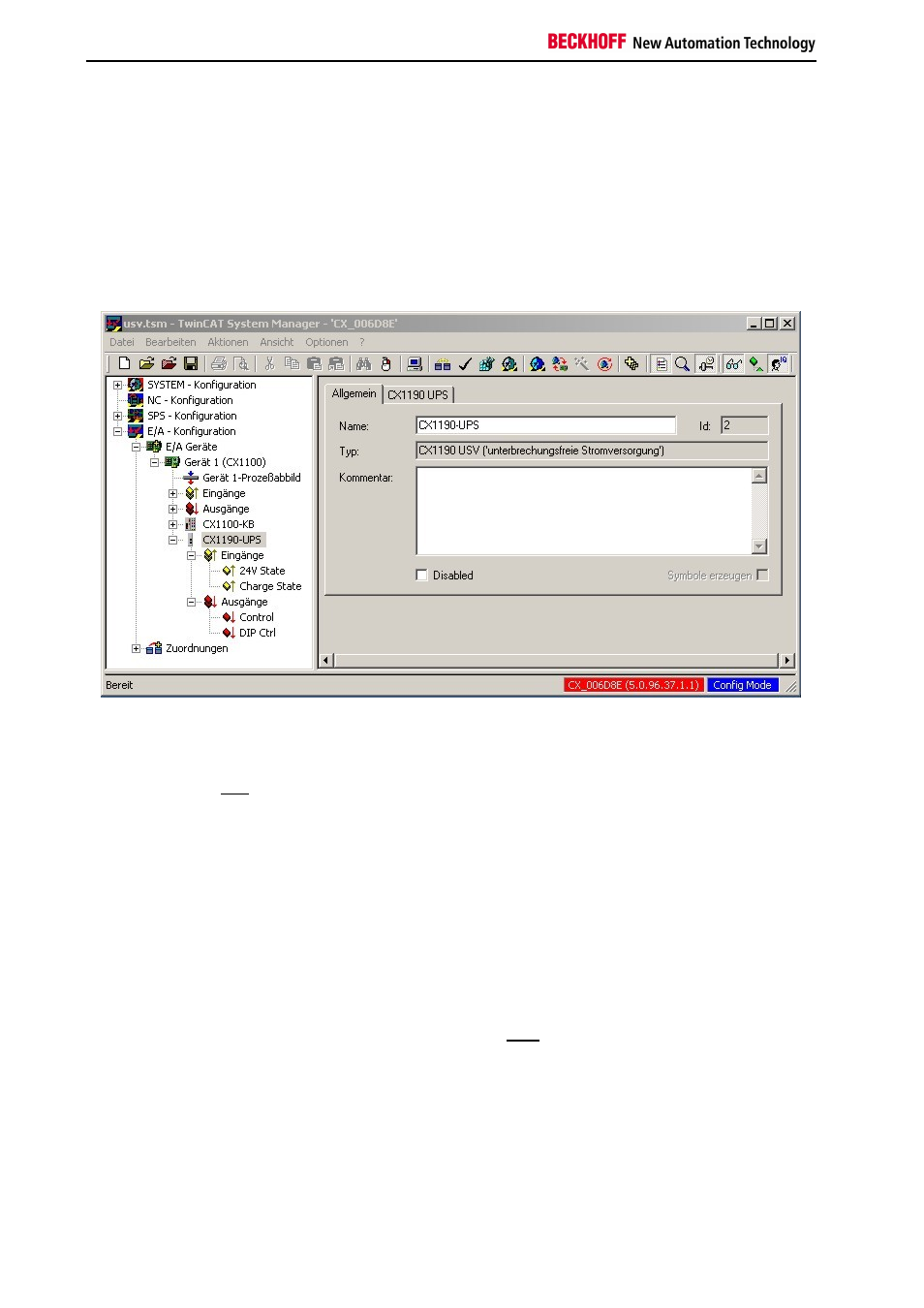

Karteireiter „Allgemein“:
Zeigt allgemeine Geräteinformationen zum ausgewählten Gerät an. Im linken Browserfenster können die Ein- und
Ausgänge des USV-Moduls angezeigt werden. Über diese kann aus der SPS auf die USV zugegriffen werden.
Eine detaillierte Beschreibung zu den Einstellungsmöglichkeiten finden Sie in der Dokumentation des TwinCAT
System Managers.
Es gibt grundsätzlich zwei verschiedene Methoden das USV-Modul zu steuern. Als erste Möglichkeit können die
Betriebseinstellungen direkt in dem TwinCAT System Manager eingestellt werden. In diesem Fall ist keine weitere
Steuerung aus dem SPS-Porgramm erforderlich. Die Statussignale aus der USV können aber im Programm
ausgewertet werden. Alternativ dazu kann die Steuerung aus dem SPS-Programm erfolgen. Dies wird ausführlich im
Kapitel "USV aus der SPS steuern" beschrieben. Im folgenden wird der Betrieb über den TwinCAT System Manager
vorgestellt.
Betrieb der USV mit dem TwinCAT System Manager
Im System Manager sind zwei Konfigurationen zum Betrieb der USV möglich:
Konfiguration 1:
"Enable Automatic Shutdown" ist aktiviert, "No Abort" jedoch nicht:
Karteireiter „CX1190 UPS“:
