Produktübersicht
10 Embedded PC

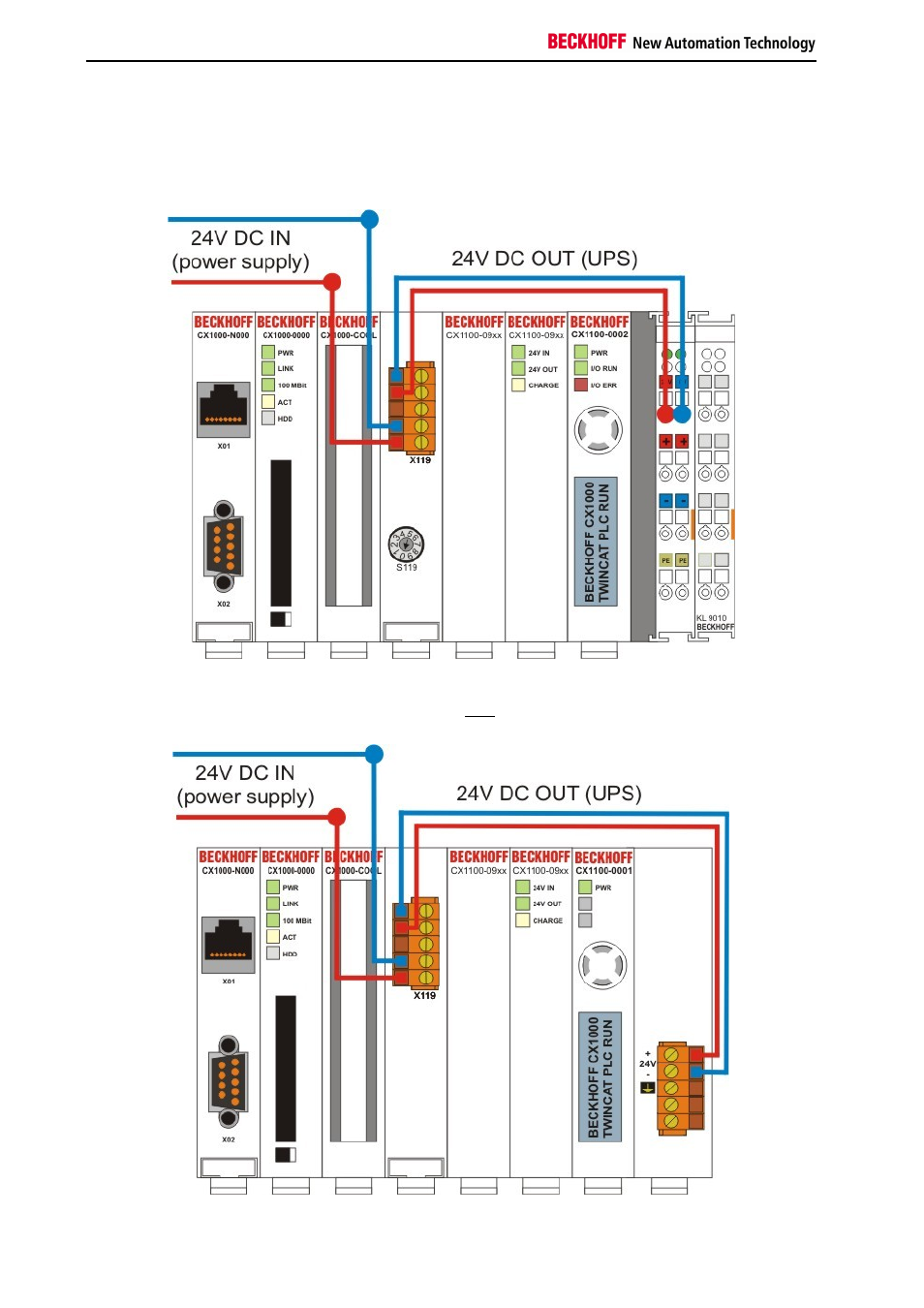

Anschluss an die Stromversorgung
Für die Stromversorgungen mit Klemmbusanschluss (CX1100-0002, CX1100-0003 und CX1100-004) ergibt sich
folgende Beschaltung:
Da die Stromversorgung CX1100-0001 über keinen Klemmbusanschluss verfügt, wird die USV an die oberen
Eingangskontakte (24 V) angeschlossen. In der alten Versionen des Netzteils CX1100-0001 sind die unteren
Eingänge noch mit UPS beschriftet. Diese Eingänge werden nicht benutzt. Das folgende Schaltbild stellt die
Verdrahtung dar.
