Einbau und Verdrahtung
Embedded PC
15
Mechanischer Anbau des USV Moduls
Der Anbau der USV Moduls kann an jeder beliebigen Stelle in der CX1000 Gerätekonfiguration erfolgen. Es wird
jedoch empfohlen, das USV Modul zwischen CPU und Netzteil zu platzieren (siehe auch die Abbildung auf der Seite
Systemübersicht).
1. Trennung der CPU vom Netzteil
Vor der Trennung der einzelner CX1000 Module muss der gesamte CX10x0-Hardwareblock zunächst von der
Hutschiene abmontiert werden. Dazu geht man folgendermaßen vor:

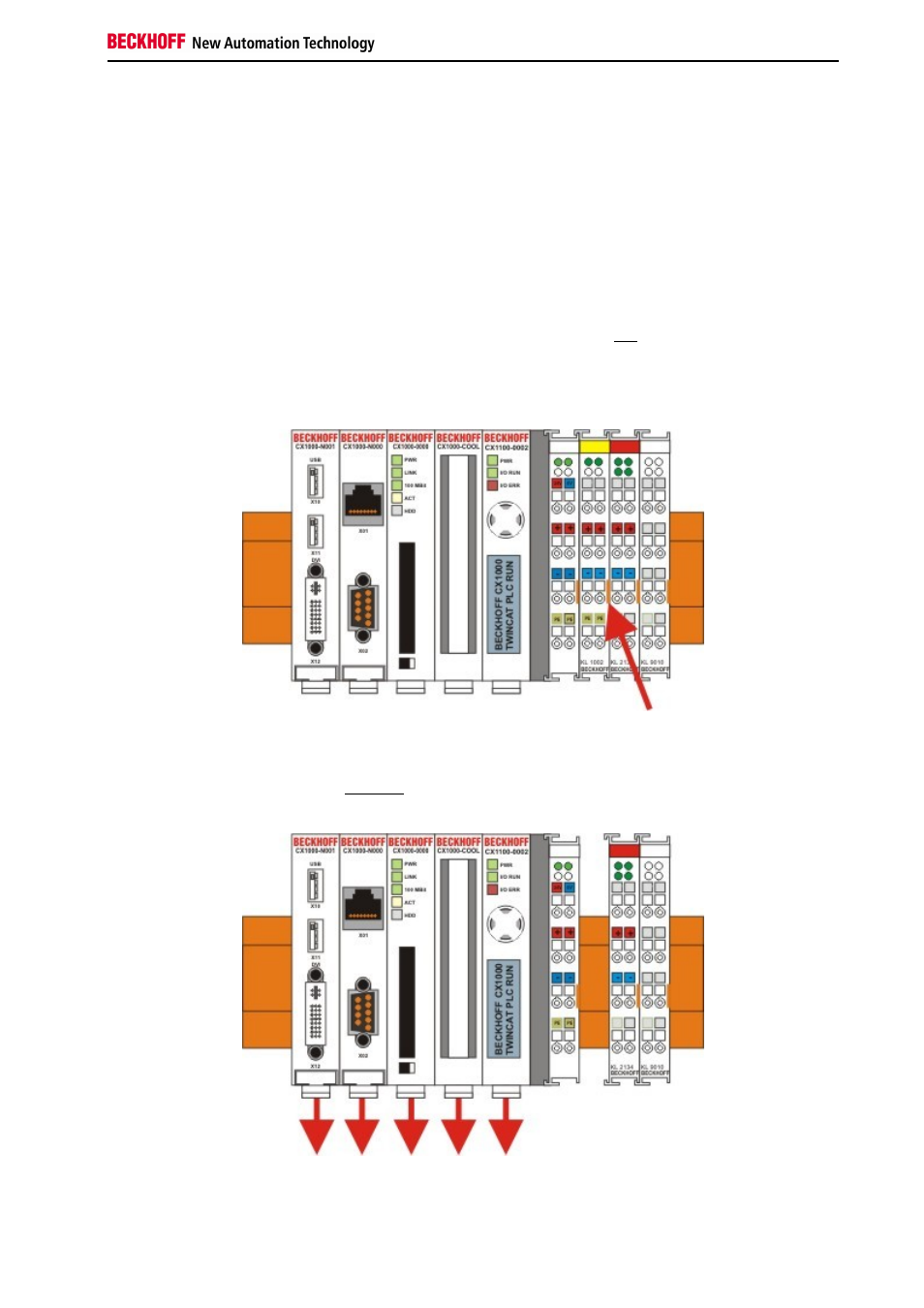

1.1. Lösen und Entfernen der ersten Klemme neben der Stromversorgung auf der Hutschiene.
Zuerst entfernt man die eventuell vorhandene Verkabelung der Stormversorgung und der ersten Klemme auf der
Hutschiene neben der Stromversorgung. Ist die Verkabelung aufwendig, so empfiehlt es sich die Beschaltung zu
notieren. Dann zieht man an der orangefarbenen Klemmenentriegelung (siehe Pfeil) lost damit die Klemme und zieht
sie nach vorne heraus.
1.2. Entriegeln des CX10x0 - Systems
Um den CX10x0-Block zu lösen, werden die weißen Laschen an der Unterseite der Modul in Pfeilrichtung gezogen.
Sie arretieren dann in der ausgezogenen Position. Nach dem Ziehen an der Klemmenentriegelung der
Stromversorgung lässt sich der Block vorsichtig von der Hutschiene nehmen.
1.3. Trennen von Stromversorgung und CX10x0-CPU
Man setzt den CX10x0-Block mit der Vorderseite auf eine geeignete Unterlage und schiebt mit einem breiten
