BECKHOFF CX1100-09xx UPS - Handbuch (Seite 26)

Inbetriebnahme
24 Embedded PC
Als dritte Testkonfiguration wird ein CX1020-System (CX1020-0120) verwendet. Der Ausbau ist typisch. Es ist neben
dem Grundmodul nur das Schnittstellenmodul für die USB- / Videoanschlüsse angeschlossen. Als Klemmbus wird
hier der E-Bus verwendet. Es ist eine digitale Ausgangsklemme als Busteilnehmer angeschlossen. Die folgende
Abbildung zeigt die Testkonfiguration.

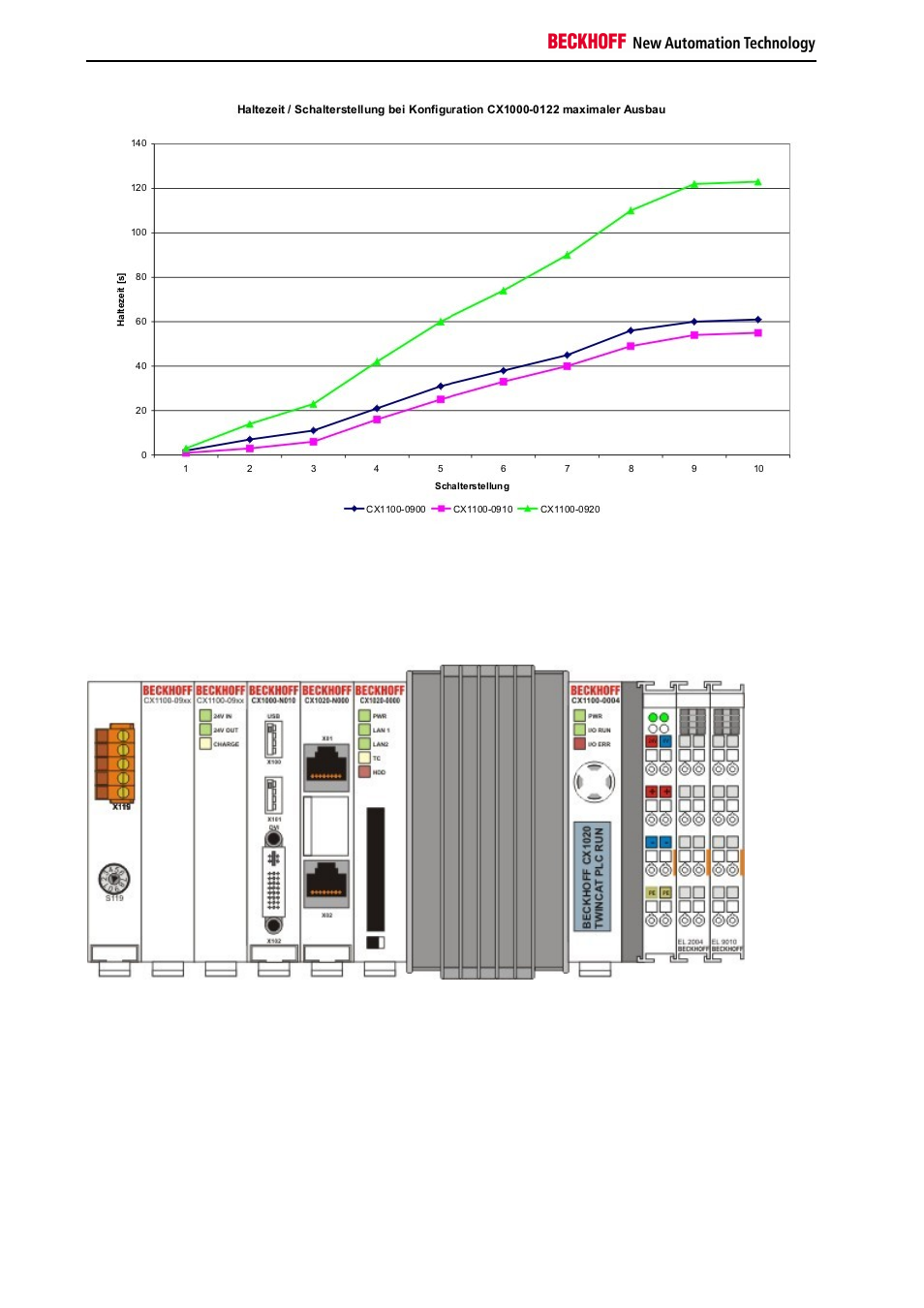

Die Messungen ergeben folgenden Graph:
