Einbau und Verdrahtung
16 Embedded PC

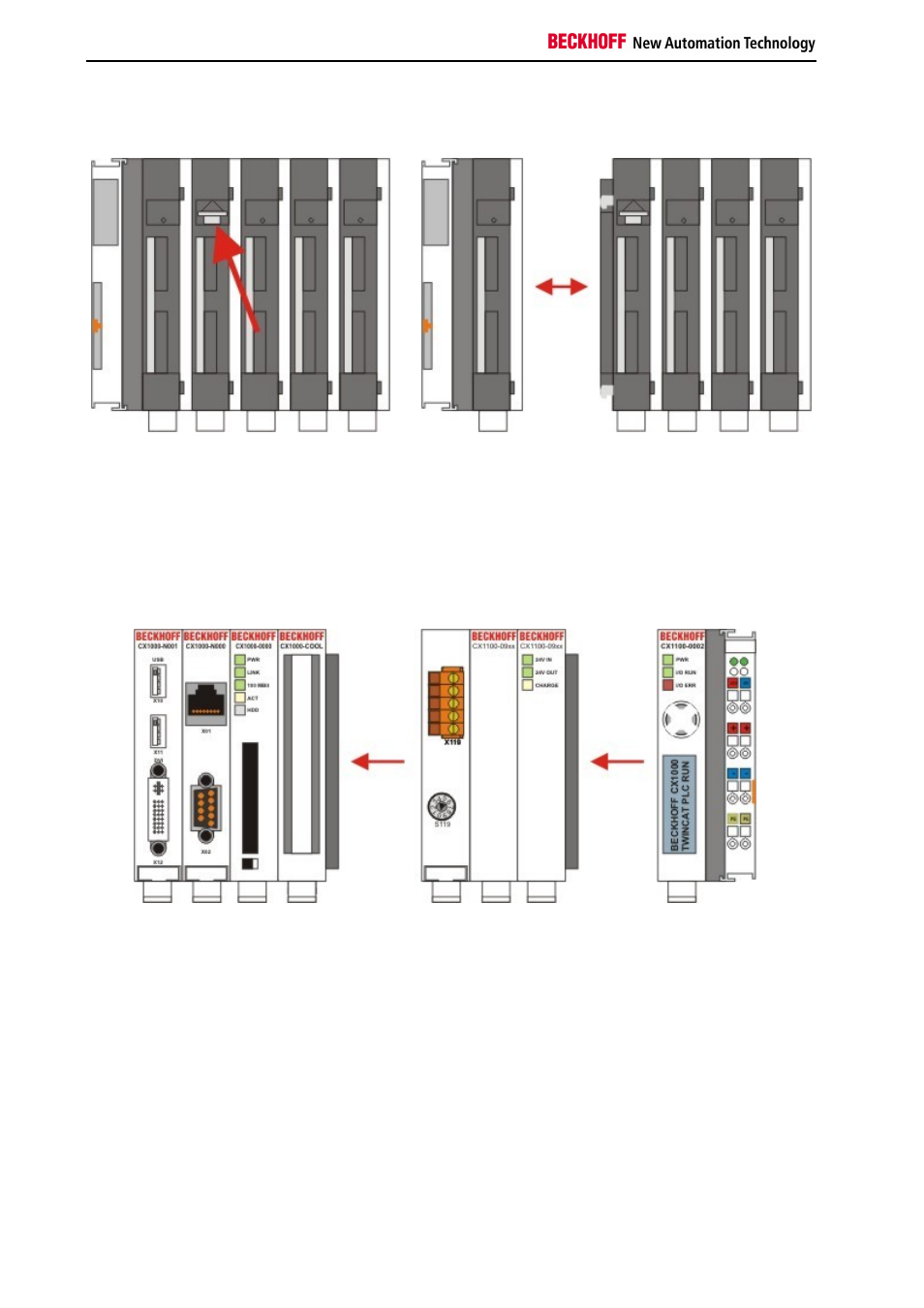

Schlitzschraubenzieher die Entriegelung der Stromversorgung nach oben. Nun lassen sich die Module vorsichtig
auseinander ziehen.
2. Zusammenbau des USV Moduls mit der CX10x0-Konfiguration
2.1 Zusammenbau des CX10x0-Blocks
Die Befestigung des USV Moduls mit der bestehenden CX10x0-Konfiguration wird durch das Zusammenstecken
erreicht. Dabei ist zu beachten, dass der Stecker des PC104 Interface nicht beschädigt wird. Bei richtiger Montage ist
kein nennenswerter Spalt zwischen den angereihten Gehäusen zu sehen.
2.2 Aufbringen des CX10x0-Systems auf die Hutschiene
Nach dem Zusammenstellen des CX10x0-Systems kann dieses (wieder) auf die Hutschiene aufgebracht werden.
Dabei ist auf den Abstand zum Klemmenbus zu achten. Es muss der Abstand für eine Klemme verbleiben um die
zuvor entfernte Klemme wieder einzustecken.
