Einbau und Verdrahtung
Embedded PC
13
4. Einbau und Verdrahtung
Mechanischer Einbau
Maße
Die Produktreihe CX1000 zeichnet sich durch geringes Bauvolumen und hohe Modularität aus. Für die Projektierung
muss ein CPU Modul und ein Netzteil sowie die entsprechenden Systemschnittstellen und die Feldbusschnittstellen
vorgesehen werden.
Die Gesamtbreite der Anwendung setzt sich aus den einzelnen verwendeten Module zusammen.
Mit einer Höhe von 100 mm entsprechen die Maße der Module exakt denen der Beckhoff Busklemmen. Dadurch und
durch die abgesenkten Steckerflächen ist der Einsatz in einem Standard Klemmenkasten von 120 mm Höhe möglich.
Die drei verfügbaren USV - Module für den CX1000 und CX1020 haben jeweils unterschiedliche Abmessungen:

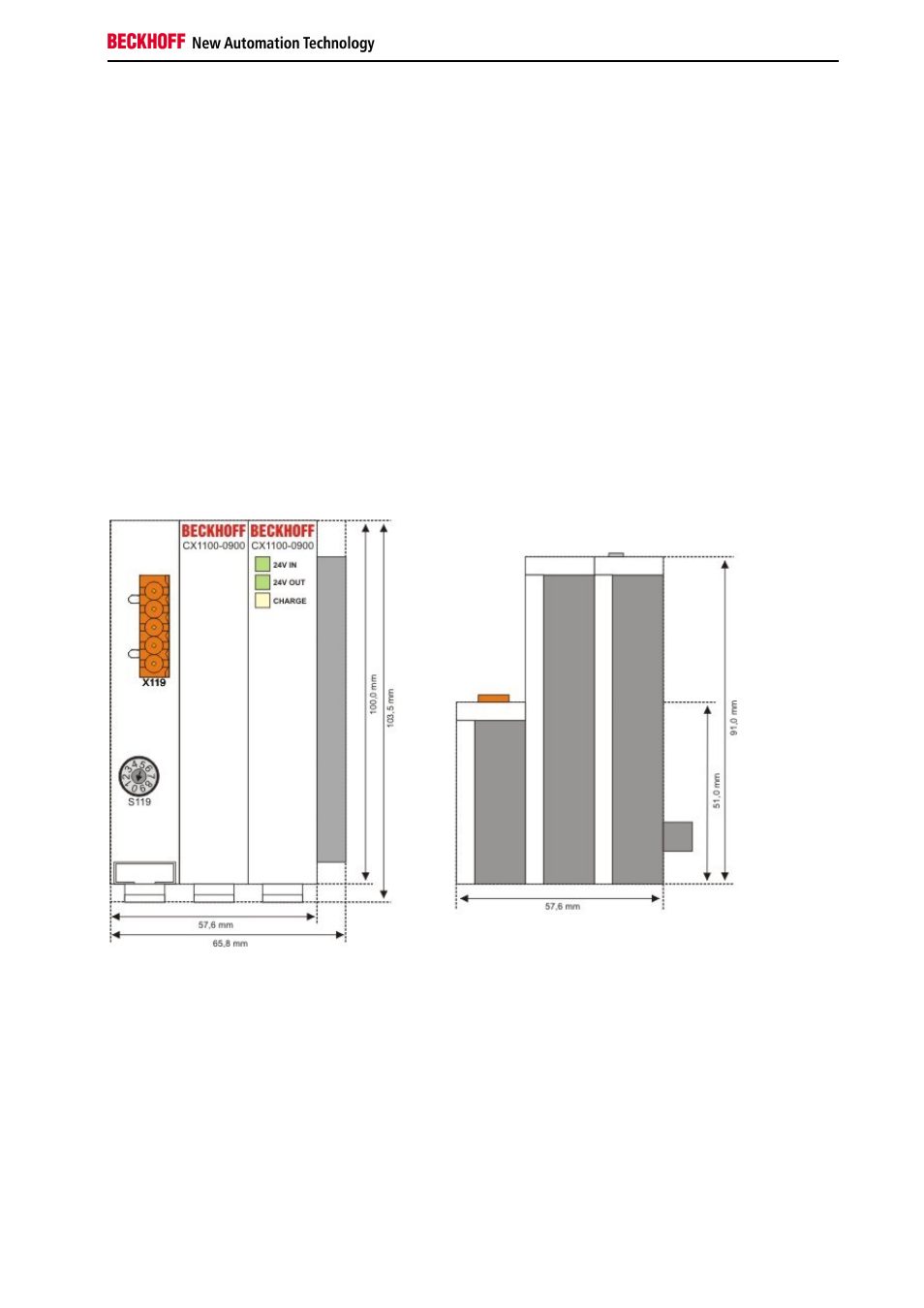

CX1100-0900 USV Modul:
