RS485 – Controller BC8000
BC8000 17
RS485 – Controller BC8000
Systemvorstellung
Allgemeines
Der Busklemmen Controller BC8000 ermöglicht den Aufbau einer einfachen
Verbindung auf RS485 Übertragungsbasis. Der Anschluß für die Program-
mierung des RS485 Controllers erfolgt über die serielle Schnittstelle an den
PC.
Mit der Software TwinCAT BC oder TwinCAT kann der Controller in der
Programmiernorm IEC 1131-3 programmiert werden.

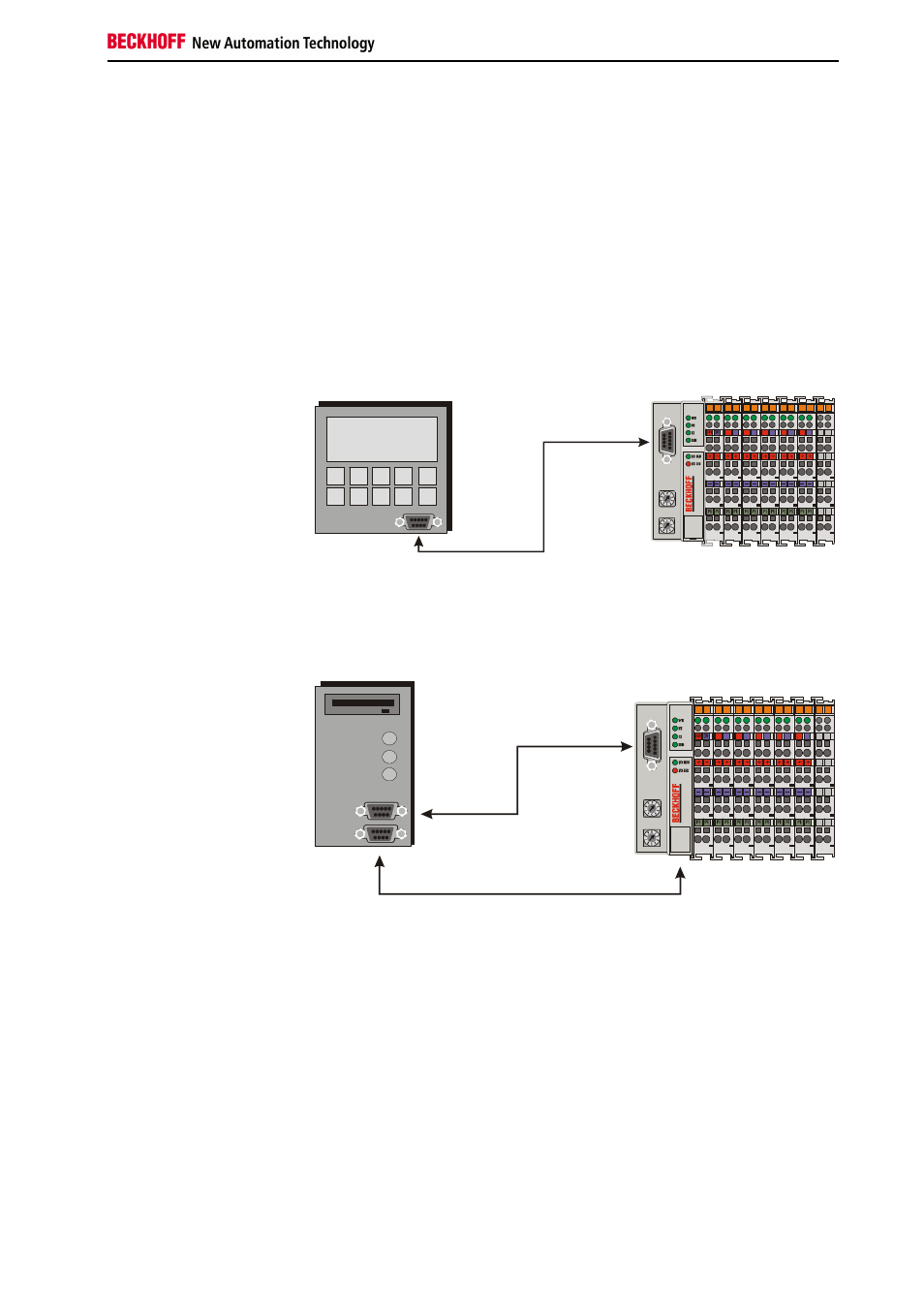

Es gibt zwei verschiedene Betriebsarten beim BC8000. Eingestellt werden
diese über den Adresswählschalter:
Adresswählschalter 99:
Masterbetrieb
RS485
BC
80
00
RS485 Verbindung
Externes RS485 Gerät BC8000
Über die RS485 Schnittstelle des BC8000 wird ein weiteres, externes Gerät
angeschlossen. Es kann sich dabei um ein Display, Barcodescanner,
BK8000 oder ähnliches handeln.
Adresswählschalter 1..98:
Programmiermodus
RS485
BC
80
00
RS485 Verbindung
PC
BC8000
oder Programmierkabel an die Konfigurationsschnittstelle des BC8000
RS485
RS232
In diesem Modus wird der BC8000 programmiert. Es gibt zwei mögliche
Übertragungswege:
1. Die RS485 Schnittstelle des Busklemmen Controllers
Die Beschreibung der RS485 Schnittstelle und des Kabels sind im Kapi-
tel „Das Medium Kabel und Stecker“ beschrieben.
2. Die Konfigurationsschnittstelle des Busklemmen Controllers
Benötigt wird ein spezielles Kabel (im Lieferumfang von TwinCAT BC
enthalten)
Adresseinstellung
•
Adresse 0:
•
Adresse 1..98:
•
Adresse 99:
Reserviert
Programmiermodus
Das PLC Programm verfügt über die Schnittstelle.
Masterberieb des BC8000
