BECKHOFF BC8000 Benutzerhandbuch
Seite 21
RS485 – Controller BC8000
BC8000
19
Die Emulation der seriellen Schnittstelle des BC8000 verhält sich wie eine
KL6021 und ist deshalb genauso zu programmieren. Weitere Informationen
finden Sie in der Konfigurationsanleitung der KL6021. Nach erfolgreicher
Programmierung kann die Klemme entfernt werden. Es ist zu beachten,
daß die Adresse der Klemme auf die Emulation geändert werden muß (E-
mulationsadresse: %IB500..505 und %QB500..505). Die Emulation wird
aktiv, sobald der Adresswählschalter auf „99“ gestellt wird und der Bus-
klemmen Controller neu startet.
Input
Output
KL6021 Emulation
%IB500
Status-Byte
%IB501
Daten
ein
0
%IB502
Daten
ein
1
%IB503
Daten
ein
2
%IB504
Daten
ein
3
%IB505
Daten
ein
4
%QB500
Control-Byte
%QB501
Daten
aus
0
%QB502
Daten
aus
1
%QB503
Daten
aus
2
%QB504
Daten
aus
3
%QB505
Daten
aus
4
Die Tabelle zeigt das Mapping der Emulation der Schnittstelle des Bus-
klemmen Controllers. Genauso stellt sich die KL6021-0020 dar, nur auf
einer anderen Adresse. Die Adresse der Klemme ist abhängig vom Steck-
platz und der anderen gesteckten Klemmen. Das Beispiel im Anhang soll
dies verdeutlichen.

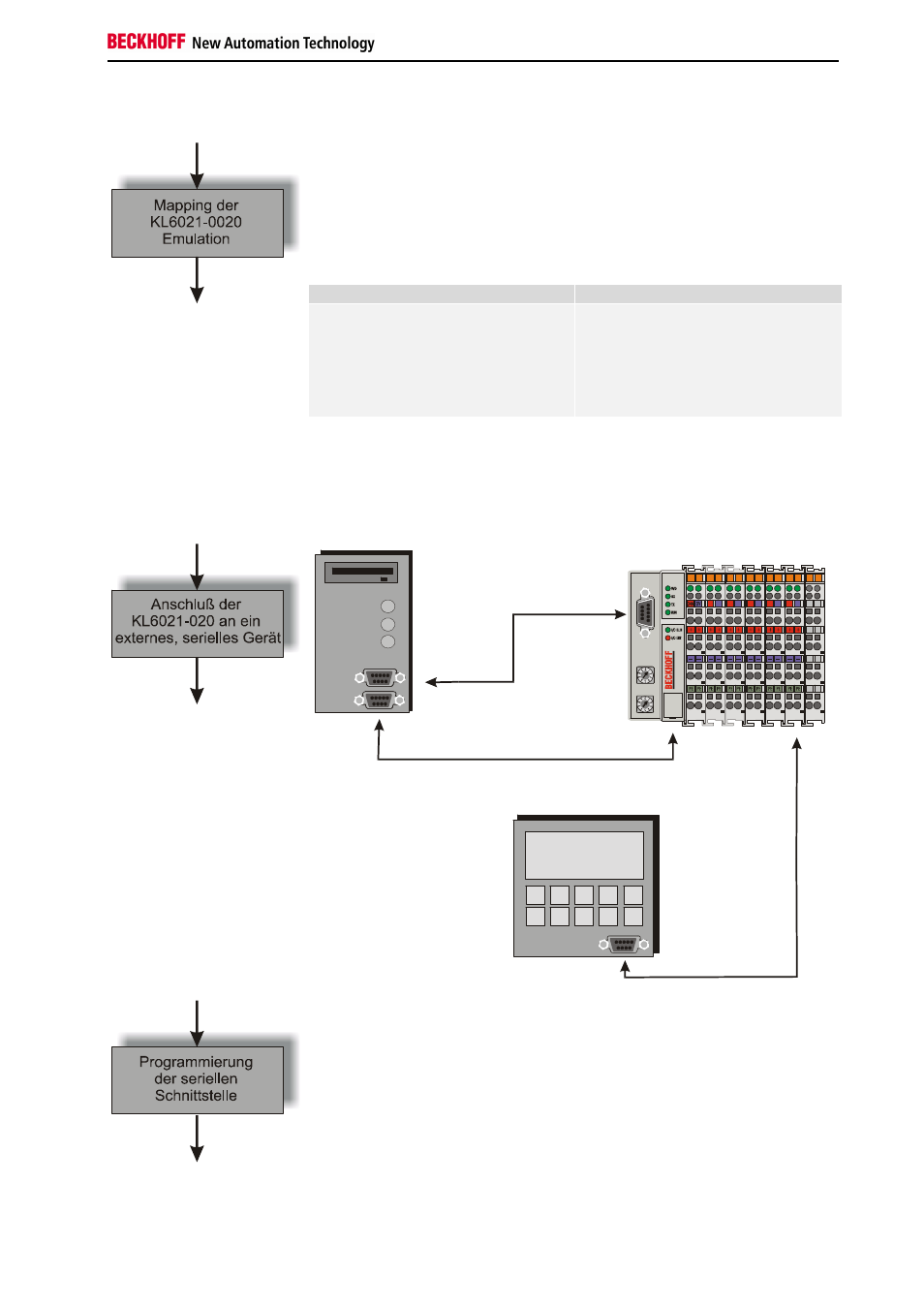

RS485
BC
80
00
RS485 Verbindung
Externes RS485 Gerät
BC8000
PC
oder Programmierkabel an die Konfigurationsschnittstelle des BC8000
RS485 Verbindung
KL6021-0020
RS485
RS232
Control-Byte im
Prozeßdatenaustausch
Das Control-Byte wird von der Klemme zur Steuerung übertragen. Zur
Abwicklung der Datenübertragung (Handshake) wird das Control- und Sta-
tus- Byte im Prozeßdatenaustausch benutzt.
