Grundlagen
BC8000 7
Betrieb der angeschlossenen Busklemmen notwendig sind. Die Bedienung
und Konfiguration der Busklemmen wird ausschließlich über den Bus-
klemmen-Controller durchgeführt. Feldbus, K-Bus und E/A-Ebene sind
galvanisch getrennt.
Wenn der Datenaustausch über den Feldbus zeitweise ausfällt, läuft die
PLC-Task als autarkes System weiter.
Die Schnittstellen
Ein Busklemmen-Controller besitzt unterschiedliche Anschlußmöglichkei-
ten. Diese Schnittstellen sind als Steckverbindungen und Federkraftklem-
men ausgelegt.

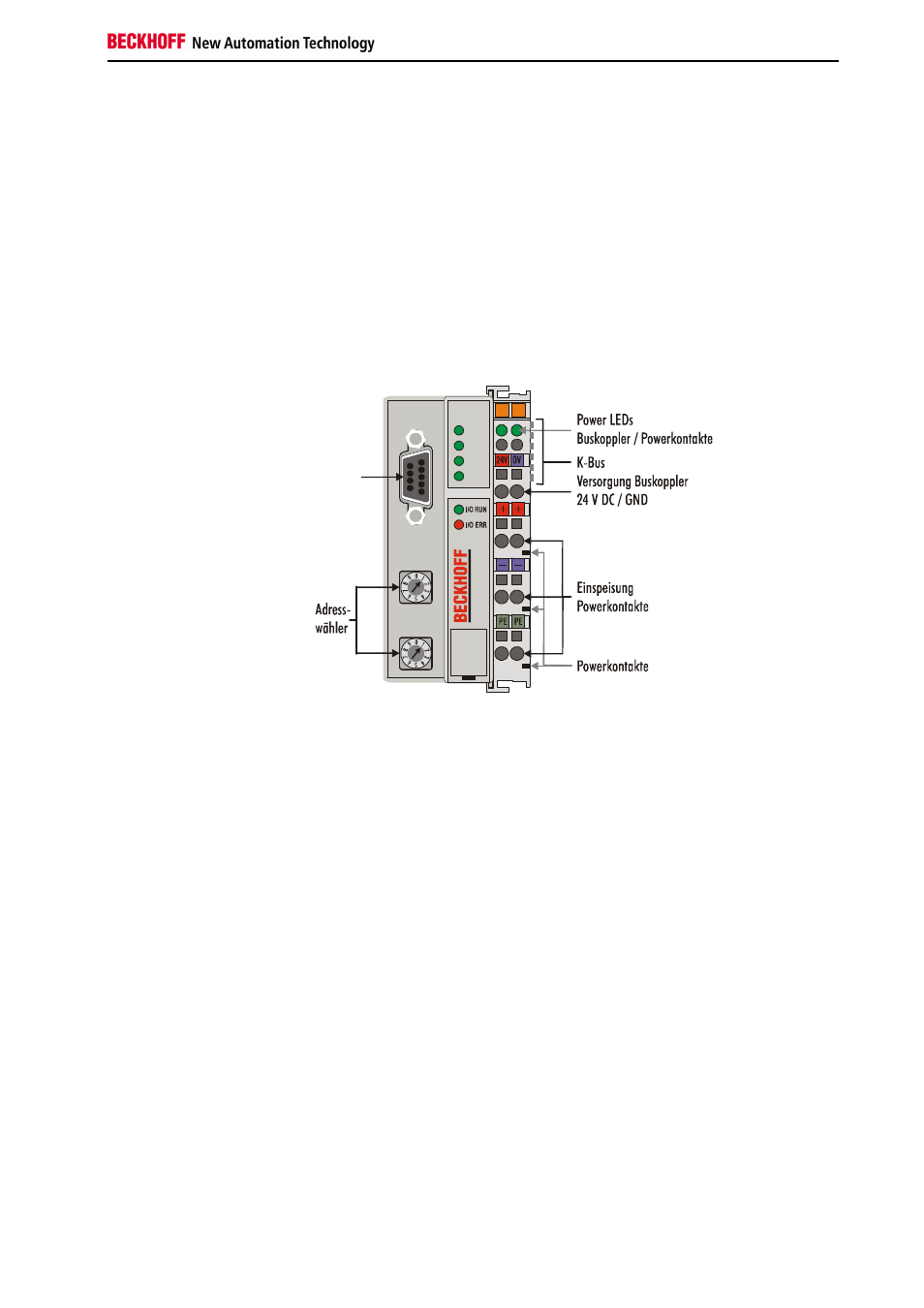

Der serielle Controller
RS485 - BC8000
RS485
B
C
80
0
0
RS485
TX
RX
WD
PLC
Spannungsversorgung
24 V DC an die
obersten Klemmen Die Busklemmen-Controller benötigen zum Betrieb eine 24 V Gleichspan-
nung. Der Anschluß findet über die oberen Federkraftklemmen mit der
Bezeichnung „24 V“ und „0 V“ statt. Über die Versorgungsspannung wer-
den neben der Busklemmen-Controllerelektronik über den K-Bus auch die
Busklemmen versorgt. Die Spannungsversorgung der Busklemmen-
Controllerelektronik und die des K-Bus sind galvanisch getrennt von der
Spannung der Feldebene.
Einspeisung Powerkontakte
Maximal 24 V
maximal 10 A Die unteren sechs Anschlüsse mit Federkraft – Klemmen können zur Ein-
speisung der Peripherieversorgung benutzt werden. Die Federkraftklem-
men sind paarweise mit einem Powerkontakt verbunden. Die Einspeisung
zu den Powerkontakten besitzt keine Verbindung zur Spannungsversor-
gung der Busklemmen-Controller. Die Auslegung der Einspeisung läßt
Spannungen bis zu 24 V zu. Die paarweise Anordnung und die elektrische
Verbindung zwischen den Speiseklemmkontakten ermöglicht das Durch-
schliefen der Anschlußdrähte zu unterschiedlichen Klemmpunkten. Die
Strombelastung über den Powerkontakt darf 10 A nicht dauerhaft über-
schreiten. Die Strombelastbarkeit zwischen zwei Federkraftklemmen ist mit
der Belastbarkeit der Verbindungsdrähte identisch.
