RS485 – Controller BC8000
BC8000 21

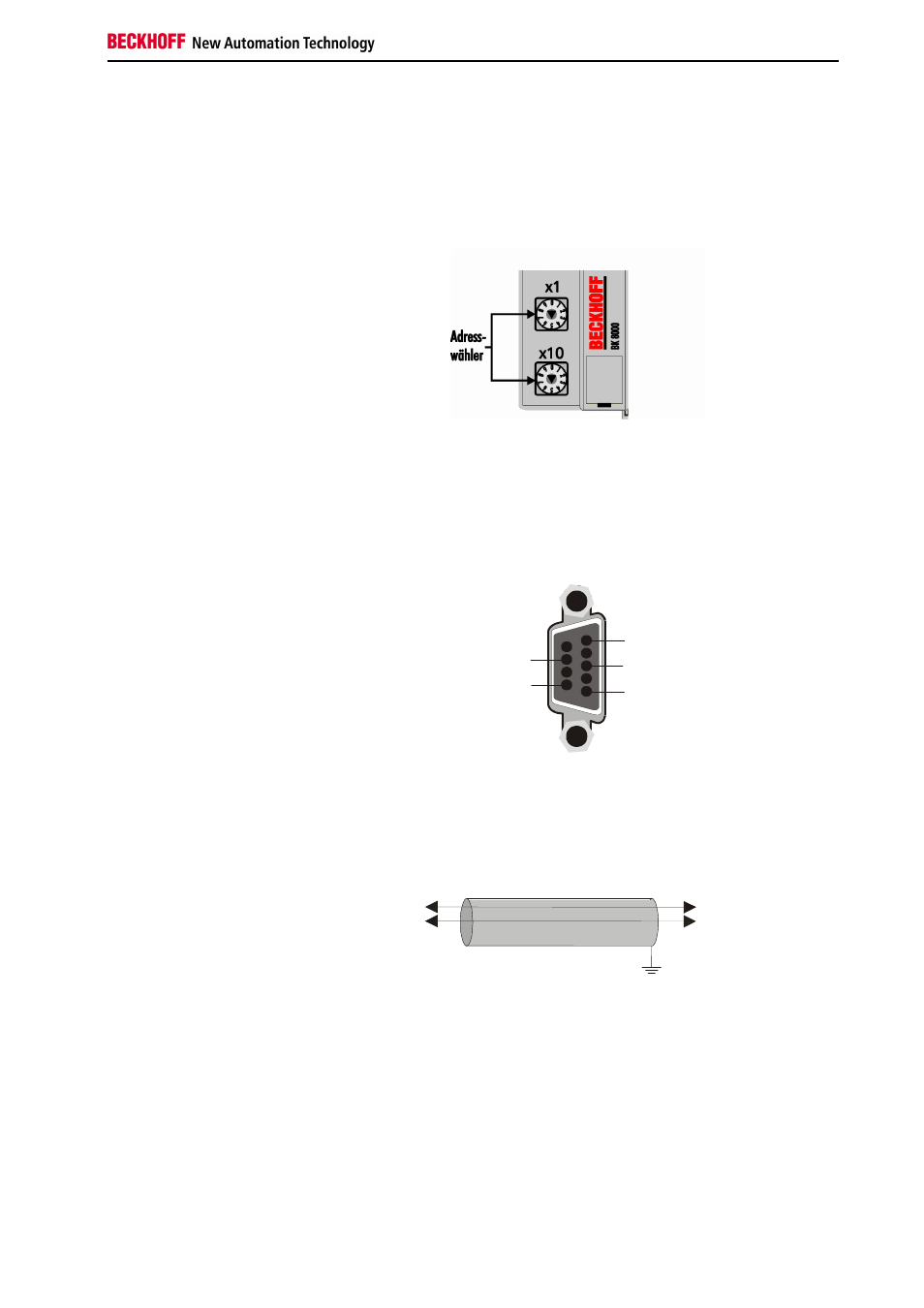

Stationsadressen linken Seite der Busklemmen Controller. Die Adresse wird als Dezimalzahl
eingestellt. Der obere Drehschalter ist dabei die Einerpotenz und der untere
die Zehnerpotenz der Adresse. (Beispiel: Stationsadresse 18: unterer Dreh-
schalter = 1, oberer Drehschalter = 8). Damit die Einstellung der Drehschal-
ter vom Busklemmen Controller gespeichert wird muß ein Reset des Bus-
klemmen Controllers durchgeführt werden (kurze Unterbrechung der Span-
nungsversorgung oder Software-Reset).
Adresswähler
Das Medium: Stecker und Kabel
Der Anschluß des Kabels erfolgt über eine 9-poligen D-Sub Stecker auf der
linken Seite des Busklemmen-Controllers. Es kann ein zweiadriges Kabel
mit Schirmung verwendet werden, bei dem die Schirmung mit der Signal-
masse verbunden wird (GND).
1
6: 5 V
5: GND
3: RxD/TxD
8: RxD/TxD
Mit den BC8000 Busklemmen-Controllern können Verbindungen aufgebaut
werden mit mehreren Teilnehmern, wobei die maximale Länge 1200 m be-
trägt.
PC
TxD/RxD (3)
RxD/TxD (8)
BC8000
RxD/TxD (3)
TxD/RxD (8)
Abschirmung
PE
